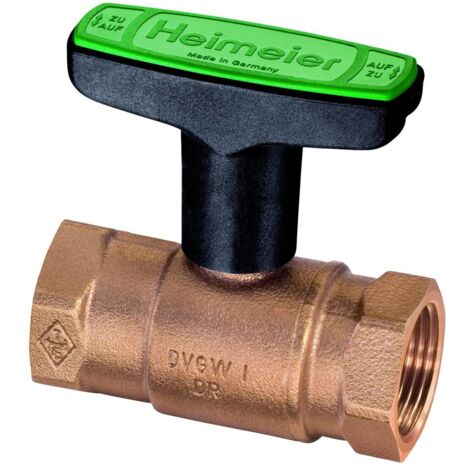

IMI Heimeier Trinkwasserkugelhahn Globo D, Innengewinde, DN 50

IMI Heimeier Trinkwasserkugelhahn Globo D, Innengewinde, DN 50

Der IMI Heimeier Trinkwasserkugelhahn Globo D mit Innengewinde und einem Nenndurchmesser von DN 50 ist ein vielseitiges Absperrorgan aus Rotguss für den Einsatz in Trinkwasseranlagen. Seine kompakte Bauweise mit geringer Ausladung des Knebels ermöglicht eine platzsparende Montage, ideal für die Anordnung nebeneinander auf Verteilern.

Wofür wird der IMI Heimeier Globo D eingesetzt?

Der Trinkwasserkugelhahn Globo D von IMI Heimeier dient als zuverlässiges Absperrorgan in Trinkwasseranlagen. Durch seine Konstruktion mit glattem Durchgang in der Kugel unterstützt er das effiziente Absperren innerhalb der Installation. Die geringe Ausladung des Knebels macht ihn besonders geeignet für die fachgerechte Montage auf Verteilern, wo mehrere Hähne nebeneinander platziert werden müssen.

Wie ist der Kugelhahn konstruiert und aus welchen Materialien besteht er?

Das Gehäuse des IMI Heimeier Globo D ist aus korrosionsbeständigem, entzinkungsfreiem Rotguss gefertigt. Die Kugel besteht aus Messing mit der Werkstoffgüte entzinkungsbeständiges Messing (DZR). Das rohrförmige Gehäuse ist für eine durchlaufende Wärmedämmung ausgelegt. Der Kugelhahn ist DVGW-geprüft.

Wie erfolgt die Abdichtung und Bedienung?

Die Spindelabdichtung des Kugelhahns ist wartungsfrei und wird durch zwei O-Ringe realisiert. Die Kugelabdichtung erfolgt mittels PTFE-Ringen. Der Knebel, gefertigt aus schlagfestem Kunststoff, verfügt über verdeckte Anschläge und ist auch bei wärmegedämmtem Gehäuse von außen bedienbar. Die Bedienung erfolgt über einen Handgriff, wofür kein Spezialwerkzeug erforderlich ist.

Welche technischen Spezifikationen sind relevant?

Der IMI Heimeier Trinkwasserkugelhahn Globo D ist mit Innengewindeanschlüssen (metrisch) für Gewinderohre ausgestattet. Der Nenndurchmesser beträgt DN 50. Die zulässige Betriebstemperatur liegt bei 120 Grd. C, und der Nenndruck ist mit PN 16 angegeben. Die Ausführung des Kugelhahns ist gerade.

Technische Daten

• Nenndurchmesser: DN 50
• Anschluss: Innengewinde (metrisch)
• Ausführung: gerade
• Druckstufe: PN 16
• Zulässige Betriebstemperatur: 120 Grd. C
• Material Gehäuse: Rotguss, entzinkungsfrei
• Material Kugel: Messing, entzinkungsbeständig (DZR)
• Bedienung: Handgriff
• Länge Handgriff: 120
• Spindelabdichtung: O-Ringe
• Kugelabdichtung: PTFE-Ringe

Der IMI Heimeier Trinkwasserkugelhahn Globo D bietet eine zuverlässige und langlebige Lösung für Trinkwasserinstallationen. Gefertigt aus entzinkungsfreiem Rotguss und Messing (DZR), ist er für einen Nenndruck von PN 16 und Betriebstemperaturen bis 120 Grd. C ausgelegt. Die DVGW-Prüfung und die wartungsfreie Konstruktion mit Innengewinde DN 50 unterstreichen die hohe Qualität und Funktionalität dieses Absperrorgans.

Produktspezifikation

• Hersteller-Warengruppe: Rohrarmaturen
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 0670-08.000
• Ausführung: gerade
• Anschluss 1: Innengewinde (metrisch)
• Anschluss 2: Innengewinde (metrisch)
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Druckstufe Artikel: PN 16
• Länge Handgriff: 120
• Nenndurchmesser Anschluss 1: DN 50
• Material Kugel: Messing
• Trinkwasserkonform nach UBA: Ja
