IMI Heimeier Trinkwasserkugelhahn Globo D Viega Pressanschluss 15x15, DN 15

IMI Heimeier Trinkwasserkugelhahn Globo D, Viega Pressanschluss mit SC-Contur, DN 15

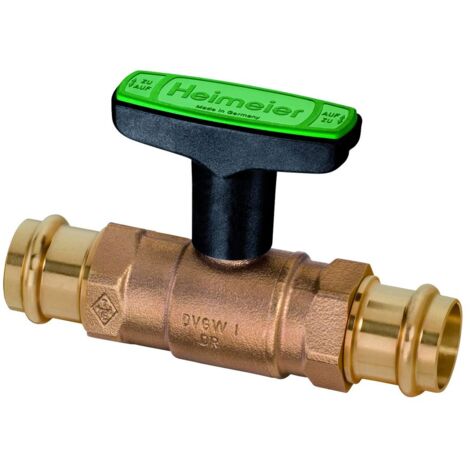

Der IMI Heimeier Trinkwasserkugelhahn Globo D mit Viega Pressanschluss (SC-Contur) ist ein gerader Kugelhahn aus Rotguss, ausgelegt als vielseitiges Absperrorgan in Trinkwasseranlagen. Gefertigt aus korrosionsbeständigem und entzinkungsfreiem Rotguss, stellt dieser Kugelhahn eine lange Lebensdauer und hohe Zuverlässigkeit sicher. Die DVGW-Prüfung bestätigt die Eignung für den Einsatz in Trinkwassersystemen. Die geringe Ausladung des Knebels macht ihn besonders geeignet für die fachgerechte Montage nebeneinander auf Verteilern.

Wofür wird der Globo D Kugelhahn im Trinkwasser eingesetzt?

Der Globo D von IMI Heimeier wird in Trinkwasseranlagen als vielseitiges Absperrorgan eingesetzt. Der Kugelhahn verfügt über einen glatten Durchgang und ermöglicht damit den Volldurchgang im Betrieb.

Wie ist der Kugelhahn aufgebaut und wie wird er abgedichtet?

Der Globo D ist mit Gehäuse und Kugel aus korrosionsbeständigem, entzinkungsfreiem Rotguss ausgeführt. Die Spindelabdichtung arbeitet wartungsfrei über zwei O-Ringe. Die Kugelabdichtung erfolgt über Polytetrafluorethylen (PTFE)-Ringe.

Warum ist der Kugelhahn auch bei wärmegedämmten Leitungen bedienbar?

Der Knebel besteht aus schlagfestem Kunststoff und besitzt verdeckte Anschläge. Der Knebel kann auch bei wärmegedämmten Gehäusen von außen bedient werden. Zusätzlich ist das Gehäuse rohrförmig für eine durchlaufende Wärmedämmung konstruiert.

Welche Vorteile bietet der Viega Pressanschluss mit SC-Contur?

Der Trinkwasserkugelhahn Globo D ist mit einem Viega Pressanschluss ausgestattet, der die Installation vereinfacht und beschleunigt. Die integrierte SC-Contur (Safety Check – Kontur) sorgt für zusätzliche Sicherheit bei der Montage. Diese spezielle Kontur ermöglicht es, unverpresste Verbindungen bei der Dichtheitsprüfung sofort zu erkennen, was Installationsfehler minimiert und die Zuverlässigkeit des Systems erhöht. Für die Montage des Pressanschlusses ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Nenndurchmesser: DN 15
• Rohraußendurchmesser: 15 mm
• Anschlussart: Pressmuffe
• Ausführung: gerade
• Volldurchgang: Ja
• Werkstoff des Gehäuses: Bronze (Rotguss)
• Material Kugel: Bronze
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Zulässige Betriebstemperatur: 120 °C
• Nenndruck: PN 16

Der IMI Heimeier Trinkwasserkugelhahn Globo D mit Viega Pressanschluss (SC-Contur) ist eine zuverlässige und langlebige Lösung für Trinkwasserinstallationen. Seine Konstruktion aus korrosionsbeständigem Rotguss, die DVGW-Prüfung und der sichere Viega Pressanschluss mit SC-Contur stellen eine hohe Funktionssicherheit sicher. Mit einer zulässigen Betriebstemperatur von 120 °C und einem Nenndruck von PN 16 ist dieser Kugelhahn eine ausgezeichnete Wahl für anspruchsvolle Anwendungen.

Produktspezifikation

• Hersteller-Warengruppe: Rohrarmaturen
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 0672-15.000
• Ausführung: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Druckstufe Artikel: PN 10
• Nenndurchmesser Anschluss 2: DN 15
• Mit Entleerungsventil: nein
• Rohraußendurchmesser Anschluss 1: 15
• Rohraußendurchmesser Anschluss 2: 15
• Gehäusekonstruktion: 2-teilig
• Volldurchgang: ja
• Höhe Handgriff: 50
• Länge Handgriff: 81
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: Bronze
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Nenndurchmesser Anschluss 1: DN 15
• Fettfrei: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: Bronze
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Material sekundäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Trinkwasserkonform nach UBA: Ja
