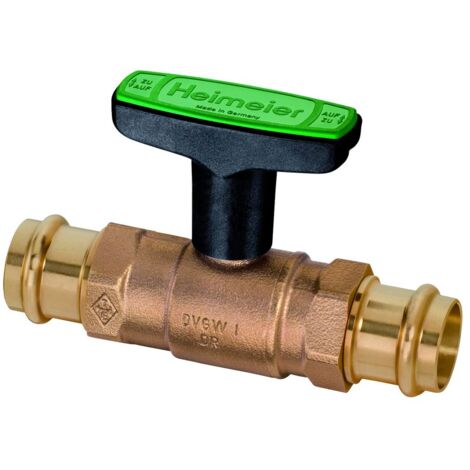

IMI Heimeier Trinkwasserkugelhahn Globo D, Viega Pressanschluss mit SC-Contur, DN 20

IMI Heimeier Trinkwasserkugelhahn Globo D, Viega Pressanschluss mit SC-Contur, DN 20

Der IMI Heimeier Trinkwasserkugelhahn Globo D mit Viega Pressanschluss 22x22, DN 20 ist ein vielseitiges Absperrorgan aus korrosionsbeständigem Rotguss für Trinkwasseranlagen. Seine kompakte Bauweise mit geringer Knebelausladung ermöglicht eine effiziente Montage, beispielsweise nebeneinander auf Verteilern. Das rohrförmige Gehäuse ist für eine durchlaufende Wärmedämmung ausgelegt und die wartungsfreie Spindelabdichtung sorgt für einen zuverlässigen Betrieb.

Welche Materialien und Konstruktionsmerkmale zeichnen den Globo D aus?

Gehäuse und Kugel des Globo D bestehen aus korrosionsbeständigem, entzinkungsfreiem Rotguss (Bronze Rg 5). Die Kugel ist mit einem glatten Durchgang (Volldurchgang) ausgestattet. Eine wartungsfreie Spindelabdichtung wird durch zwei O-Ringe sichergestellt, während die Kugelabdichtung durch PTFE-Ringe erfolgt. Die Spindel ist aus Bronze gefertigt, und die primäre sowie sekundäre Spindeldichtung bestehen aus Ethylen-Propylen-Dien-Kautschuk (EPDM).

Wie erfolgt die Installation und Bedienung des Trinkwasserkugelhahns?

Der Globo D verfügt über einen Viega Pressanschluss mit SC-Contur, der eine einfache und sichere Installation ohne Spezialwerkzeug ermöglicht. Der Knebel aus schlagfestem Kunststoff ist auch bei wärmegedämmtem Gehäuse von außen bedienbar. Die geringe Ausladung des Knebels ist ideal für die fachgerechte Montage nebeneinander auf Verteilern.

Für welche Einsatzbereiche und technischen Anforderungen ist der Globo D konzipiert?

Dieser Trinkwasserkugelhahn ist als vielseitiges Absperrorgan in Trinkwasseranlagen einsetzbar. Er ist DVGW-geprüft und für eine zulässige Betriebstemperatur von TB 120 Grd. C ausgelegt. Der Nenndruck beträgt PN 16, und die Druckstufe des Artikels ist PN 10.

Technische Daten

• Typ: Globo D Viega Pressanschluss mit SC-Contur
• Nenndurchmesser: DN 20
• Rohraußendurchmesser Anschluss 1/2: 22 mm
• Anschluss: Pressmuffe
• Ausführung: gerade
• Bedienung: Handgriff
• Werkstoff Gehäuses: Bronze (Rg 5)
• Material Kugel: Bronze
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Zulässige Betriebstemperatur: TB 120 Grd. C
• Nenndruck: PN 16
• Volldurchgang: Ja

Der IMI Heimeier Trinkwasserkugelhahn Globo D bietet als Absperrorgan für Trinkwasseranlagen eine robuste und langlebige Lösung. Gefertigt aus korrosionsbeständigem Rotguss und ausgestattet mit einem Viega Pressanschluss mit SC-Contur, ermöglicht er eine einfache und sichere Installation. Mit einer zulässigen Betriebstemperatur von TB 120 Grd. C und einem Nenndruck von PN 16 ist dieser Kugelhahn eine zuverlässige Wahl für diverse Anwendungen.

Produktspezifikation

• Hersteller-Warengruppe: Rohrarmaturen
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 0672-22.000
• Ausführung: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Druckstufe Artikel: PN 10
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 22
• Gehäusekonstruktion: 2-teilig
• Volldurchgang: ja
• Höhe Handgriff: 50
• Länge Handgriff: 81
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: Bronze
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Nenndurchmesser Anschluss 1: DN 20
• Fettfrei: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: Bronze
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Material sekundäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Trinkwasserkonform nach UBA: Ja
