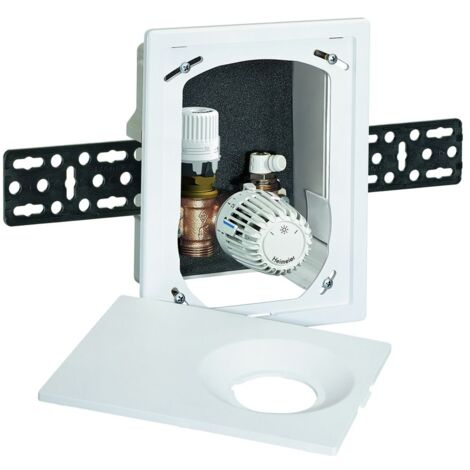

IMI Heimeier Unterputz-Kasten Multibox Eclipse K, mit Thermostatventil, Einbautiefe 60mm, Anschluss G 3/4", Weiß

Allgemeine Beschreibung

Technische daten

• Einbautiefe: 60 mm
• Einbaubreite: 131 mm
• Einbauhöhe: 179 mm
• Rohranschluss: G 3/4 Zoll Eurokonus
• Thermostatanschluss: M30 x 1,5
• Sollwertbereich Thermostat-Kopf K: 6 °C bis 28 °C
• Durchflussbereich Durchflussregler: 10 - 150 l/h
• Mindestdifferenzdruck Durchflussregler: 10 - 15 kPa (je nach Sollwert)
• Farbe: weiß RAL 9016
• Ventilgehäuse Material: korrosionsbeständiger Rotguss

Kompatibilität und Zubehör

• 1x IMI HEIMEIER UP-Kasten Multibox Eclipse K mit Thermostatventil und automatischem Durchflussregler
• 1x Rahmen
• 1x Abdeckplatte
• 1x Befestigungsschienen

Installation

Der Unterputz-Wandeinbaukasten ist für eine flexible Montage in allen Wandarten konzipiert. Ein Tiefenausgleich von 30 mm sowie die Möglichkeit, einen nicht lotrechten Einbau bis zu 6 Grad zu jeder Seite auszugleichen, erleichtern die Installation. Die Abdeckung ist mit einer verdeckten Schraubbefestigung versehen, was für eine ansprechende Optik sorgt.

Anwendung

Die Multibox Eclipse K wird für die dezentrale Einzelraumtemperaturregelung oder zur Maximalbegrenzung der Rücklauftemperatur bei Fußbodenheizungen eingesetzt. Der integrierte Durchflussregler sorgt für einen automatischen hydraulischen Abgleich, indem der eingestellte Durchfluss nicht überschritten wird. Dies sichert eine konstante Heizleistung und eine effiziente Wärmeverteilung.

Weitere Informationen

Das Thermostatventil verfügt über einen Thermostat-Kopf K mit einem Sollwertbereich von 6 °C bis 28 °C, einstellbar über die Merkzahl 1-5. Das Ventilgehäuse besteht aus korrosionsbeständigem Rotguss und ist mit einer Bauschutzkappe sowie einem Entlüftungsventil ausgestattet. Das Thermostat-Oberteil besitzt eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung, wobei der äußere O-Ring ohne Entleeren der Anlage auswechselbar ist.
