IMI Heimeier Unterputz-Kasten Multibox C/E, mit Thermostat-Oberteil, Einbautiefe 60mm, Anschluss G 3/4", Weiß

IMI Heimeier Unterputz-Kasten Multibox C/E, mit Thermostat-Oberteil, Einbautiefe 60mm, Anschluss G 3/4", Weiß

Der IMI Heimeier UP-Kasten Multibox C/E mit Thermostat-Oberteil in Weiß RAL 9016 ist eine Unterputz-Einzelraumregelung für Fußbodenheizungen, Wandheizungen oder kombinierte Fußboden-Radiatorheizungsanlagen. Dieser Kasten ermöglicht eine flexible Montage und bietet einen Ausgleich bei nicht lotrechtem Einbau von bis zu 6 Grad zu jeder Seite. Mit einer Einbautiefe von 60 mm ist er eine kompakte Lösung für die dezentrale Temperaturregelung.

Wofür wird der IMI Heimeier Multibox C/E eingesetzt?

Die Multibox C/E von IMI Heimeier ist speziell für die dezentrale Einzelraumtemperaturregelung konzipiert. Sie findet Anwendung in Fußbodenheizungen, Wandheizungen oder kombinierten Fußboden-Radiatorheizungsanlagen. Die Regelung erfolgt in Verbindung mit thermischen oder motorischen Stellantrieben beziehungsweise einem Ferneinsteller Thermostat-Kopf F.

Welche Konstruktionsmerkmale bietet der Unterputz-Kasten?

Der Unterputz-Wandeinbaukasten ist mit einem Thermostat-Ventilunterteil ausgestattet. Das Ventilgehäuse besteht aus korrosionsbeständigem Rotguss und umfasst eine Bauschutzkappe, ein Entlüftungsventil sowie eine Absperr-/Regulierspindel. Das Thermostat-Oberteil verfügt über eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung. Der äußere O-Ring ist ohne Entleeren der Anlage auswechselbar, was die Wartung erleichtert.

Wie erfolgt die Montage und Installation?

Die Multibox C/E ist für eine flexible Montage in allen Wandarten geeignet und bietet einen Tiefenausgleich von 30 mm. Ein Ausgleich bei nicht lotrechtem Einbau von bis zu 6 Grad zu jeder Seite ist möglich. Die Abdeckung wird mit einer verdeckten Schraubbefestigung angebracht. Der Anschluss erfolgt über ein Außengewinde G 3/4, das in Verbindung mit Klemmverschraubungen für Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohre genutzt werden kann. Der Rohranschluss ist als 3/4 Zoll Eurokonus ausgeführt, der Thermostatanschluss als M30 x 1,5.

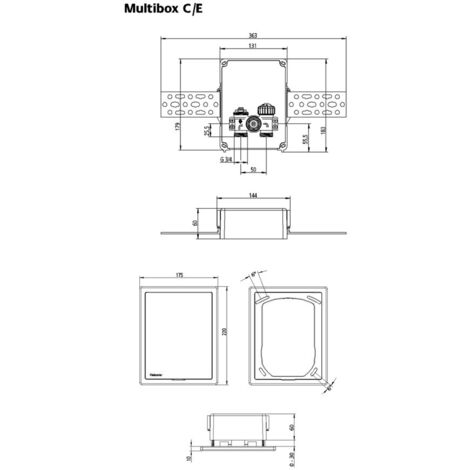

Technische Daten

• Einbautiefe: 60 mm
• Einbaubreite: 131
• Einbauhöhe: 183
• Abmessung Rohranschluss: G 3/4 Eurokonus
• Abmessung Thermostatanschluss: M30 x 1,5
• Kvs-Wert: 1,35
• Farbe der Abdeckplatte: weiß RAL 9016
• Mit Entlüftung: ja
• Raumtemperaturregelung: ja

Der IMI Heimeier Unterputz-Kasten Multibox C/E bietet eine zuverlässige Lösung für die dezentrale Einzelraumtemperaturregelung in verschiedenen Heizungssystemen. Seine robuste Konstruktion aus korrosionsbeständigem Rotguss, die flexible Montageoptionen und die Einbautiefe von 60 mm machen ihn zu einer vielseitigen Komponente. Der Anschluss erfolgt über G 3/4 Eurokonus, und der Kvs-Wert beträgt 1,35.

Produktspezifikation

• Hersteller-Warengruppe: Sonderventile
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 9308-00.800
• Einbautiefe: 60
• Einbauhöhe: 183
• Einbaubreite: 131
• Einbaudurchmesser: 60
• Mit Entlüftung: ja
• Mit Bedienelement: nein
• Bedienung: Thermomotor
• Abmessung Rohranschluss: 3/4 Zoll Eurokonus
• Abmessung Thermostatanschluss: M30 x 1,5
• Raumtemperaturregelung: ja
• Vorab einstellbar: nein
• Farbe der Abdeckplatte: weiß
• Kvs-Wert: 1,35
