Allgemeine Beschreibung

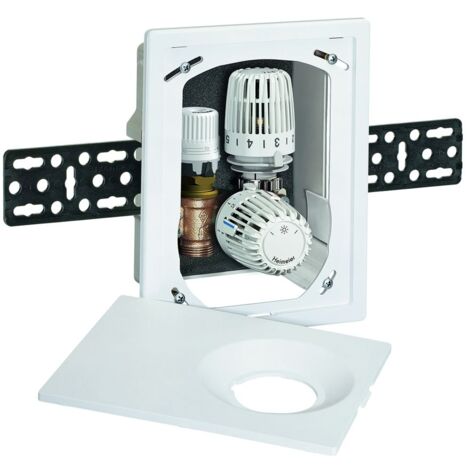

Der HEIMEIER UP-Kasten Multibox Eclipse K-RTL ist eine spezialisierte Unterputz-Einheit für die dezentrale Einzelraumtemperaturregelung und die Maximalbegrenzung der Rücklauftemperatur in Fußbodenheizungsanlagen. Mit einem integrierten automatischen Durchflussregler sorgt dieses System für einen effizienten hydraulischen Abgleich und eine konstante Wärmeabgabe. Die Ausführung in Weiß RAL 9016 ermöglicht eine dezente Integration in verschiedene Wohnumgebungen.Technische daten
- Einbautiefe: 60 mm
- Einbauhöhe: 183 mm
- Einbaubreite: 131 mm
- Abmessung Rohranschluss: G 3/4 Zoll Eurokonus
- Abmessung Thermostatanschluss: M30 x 1,5
- Sollwertbereich Thermostat-Kopf K: 6 °C bis 28 °C
- Sollwertbereich RTL-Fühlerelement: 0 °C bis 50 °C
- Durchflussbereich Durchflussregler: 10 - 150 l/h
- Mindestdifferenzdruck Durchflussregler: 10 - 15 kPa
- Farbe Abdeckplatte: Weiß RAL 9016
Kompatibilität und Zubehör
- Kompatibel mit Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohr
- Inklusive Rahmen, Abdeckplatte und Befestigungsschienen
Installation
Die Montage des HEIMEIER UP-Kastens erfolgt flexibel für alle Wandarten. Ein 30 mm Tiefenausgleich sowie die Möglichkeit eines Ausgleichs bei nicht lotrechtem Einbau bis 6 Grad zu jeder Seite erleichtern die Installation. Der Anschluss erfolgt über ein Außengewinde G 3/4 in Verbindung mit Klemmverschraubungen.
Anwendung
Der Multibox Eclipse K-RTL wird zur Einzelraumtemperaturregelung und Rücklauftemperaturbegrenzung in Fußbodenheizungen eingesetzt. Der integrierte Durchflussregler gewährleistet, dass der eingestellte Durchfluss nicht überschritten wird, was zu einer effizienten Funktion der Heizungsanlage beiträgt.
Weitere Informationen
Die Thermostat-Oberteile sind mit einer Niro-Stahlspindel und doppelter O-Ring-Abdichtung ausgestattet, wobei der äußere O-Ring ohne Entleeren der Anlage auswechselbar ist. Dies erleichtert die Wartung erheblich.
