Allgemeine Beschreibung

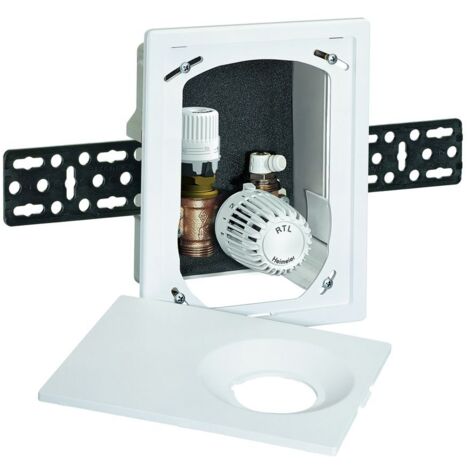

Der IMI Heimeier Unterputz-Kasten Multibox Eclipse RTL ist eine innovative Lösung für die dezentrale Einzelraumtemperaturregelung und die Rücklauftemperaturbegrenzung in Fußbodenheizungen. Er ist mit einem integrierten Rücklauftemperaturbegrenzer (RTL) und einem automatischen Durchflussregler ausgestattet, der sicherstellt, dass der eingestellte Durchfluss im Bereich von 10 bis 150 l/h nicht überschritten wird. Die Abdeckplatte und das RTL-Fühlerelement sind in Weiß (RAL 9016) gehalten.Technische daten
- Einbautiefe: 60 mm
- Einbaubreite: 131 mm
- Einbauhöhe: 179 mm
- Farbe Abdeckplatte und RTL-Fühlerelement: Weiß RAL 9016
- Anschluss Außengewinde: G 3/4
- Rohranschluss: 3/4 Zoll Eurokonus
- Thermostatanschluss: M30 x 1,5
- Sollwertbereich RTL-Fühlerelement: 0 °C bis 50 °C
- Durchflussbereich Durchflussregler: 10 - 150 l/h
- Mindestdifferenzdruck über Durchflussregler: 10 - 15 kPa
Kompatibilität und Zubehör
- Inklusive Rahmen, Abdeckplatte und Befestigungsschienen
- Geeignet für Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohr
Installation
Der Unterputz-Wandeinbaukasten ist für eine flexible Montage in allen Wandarten ausgelegt und bietet einen Tiefenausgleich von 30 mm. Ein Ausgleich bei nicht lotrechtem Einbau ist bis zu 6 Grad zu jeder Seite möglich. Die Abdeckung erfolgt mit verdeckter Schraubbefestigung.
Anwendung
Die Multibox Eclipse RTL wird verwendet, um die Rücklauftemperatur in Fußbodenheizungen präzise zu steuern und die Temperatur in kombinierten Fußboden-Radiatorheizungsanlagen zu regulieren.
Weitere Informationen
- Hersteller: IMI Hydronic Engineering
- Artikelnummer: 9319-00.800
- Ventilgehäuse: Korrosionsbeständiger Rotguss
- Thermostat-Oberteil: Niro-Stahlspindel mit doppelter O-Ring-Abdichtung
- Integrierte Komponenten: Bauschutzkappe, Entlüftungsventil und Absperrspindel
