Allgemeine Beschreibung

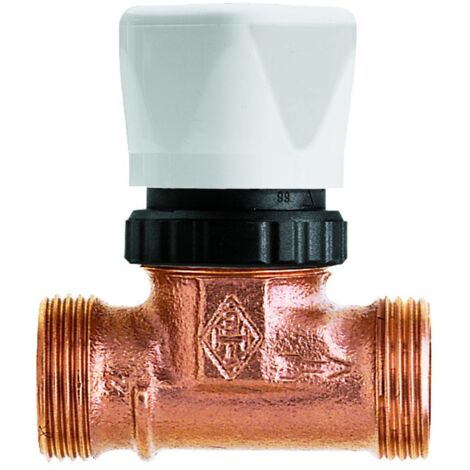

Das IMI Heimeier Vorlauf-Regulierventil G 3/4 x G 3/4 Außengewinde ist ein robustes Bauteil in Durchgangsform, ausgestattet mit einem Thermostat-Oberteil und einer Bauschutzkappe. Das Gehäuse aus korrosionsbeständigem, entzinkungsfreiem Rotguss ermöglicht Langlebigkeit. Es ist ideal für Heizkreise und ermöglicht einen thermostatischen Betrieb mit Thermostatkopf oder elektrothermischem Stellantrieb, passend für Einrohr- und Zweirohrsysteme.Technische daten
- Zul. Betriebstemperatur: 120 °C
- Zul. Betriebsüberdruck: 10 bar
- Abmessung Rohranschluss: 3/4 Zoll Eurokonus
- Abmessung Thermostatanschluss: M30 x 1,5
- Ausführung: Außengewinde/Außengewinde
- Form: gerade
- KV-2-Wert: 0,79
- Kvs-Wert: 1,7
- Werkstoff des Gehäuses: Bronze (Rotguss)
- Oberflächenschutz: vernickelt
Kompatibilität und Zubehör
Der heizkreisseitige Anschluss des Ventils ist als Außengewinde G 3/4 ausgeführt und konusdichtend. Die Verbindung erfolgt in Kombination mit Klemmverschraubungen für Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohr. Der Thermostatanschluss entspricht der Norm M30 x 1,5. Das Ventil ist sowohl für Einrohrsysteme als auch für Zweirohrsysteme geeignet.
Installation
Für die Installation und Wartung ist kein Spezialwerkzeug erforderlich. Eine Voreinstellung ist ohne Schlagdämpfer vorgesehen.
Anwendung
Das Vorlauf-Regulierventil ist für den thermostatischen Betrieb mit einem Thermostat-Kopf oder einem elektrothermischen Stellantrieb vorbereitet. Die Bedienung erfolgt manuell.
Weitere Informationen
Das Thermostat-Oberteil und der äußere O-Ring lassen sich ohne Entleeren der Anlage auswechseln, was die Wartung vereinfacht. Der Oberflächenschutz ist vernickelt.
