IMI Heimeier Thermostat-Ventilunterteil geregelt Widerstand, Winkeleck/rechts, Außengewinde G3/4

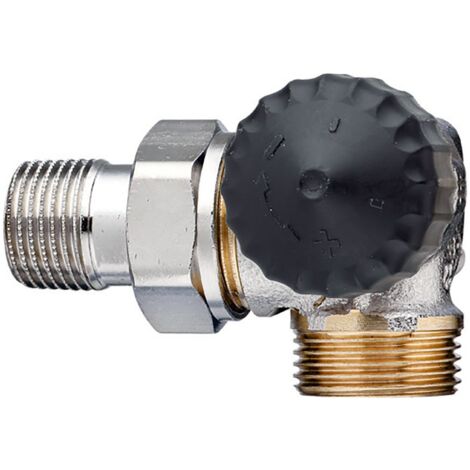

IMI Heimeier Thermostat-Ventilunterteil geregelt Widerstand, Winkeleck rechts DN 15 mit Außengewinde G 3/4"

Das IMI Heimeier Thermostat-Ventilunterteil ist ein geregeltes Ventilunterteil in Winkeleck-rechts-Ausführung mit Außengewinde G 3/4 und einer Nennweite von DN 15. Es ist für den Einsatz in Heizungsanlagen konzipiert und eignet sich sowohl für Einrohrsysteme als auch für Zweirohrsysteme. Das Gehäuse besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist mit einer Niro-Stahlspindel sowie einer doppelten O-Ring-Abdichtung ausgestattet. Das Thermostat-Oberteil und der äußere O-Ring lassen sich ohne Entleeren der Anlage auswechseln, was die Wartung erheblich vereinfacht. Der Anschluss erfolgt über Klemmverschraubungen für Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohre.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventilunterteil aus?

Das Thermostat-Ventilunterteil von IMI Heimeier verfügt über ein Gehäuse aus korrosionsbeständigem, entzinkungsfreiem Rotguss, welches eine hohe Langlebigkeit sicherstellt. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung tragen zur Betriebssicherheit bei. Das Thermostat-Oberteil und der äußere O-Ring lassen sich bei Bedarf ohne Entleeren der gesamten Anlage auswechseln, was die Wartung erheblich vereinfacht. Der Oberflächenschutz ist vernickelt und das Ventilunterteil ist mit einer Staubkappe ausgestattet.

Welche Anschlussmöglichkeiten und Systemkompatibilitäten bietet das Thermostat-Ventilunterteil?

Das Ventilunterteil ist mit einem Außengewinde G 3/4 ausgestattet und ermöglicht den Anschluss in Verbindung mit Klemmverschraubungen für verschiedene Rohrmaterialien wie Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohr. Es ist sowohl für Einrohrsysteme als auch für Zweirohrsysteme geeignet. Der Rohranschluss hat die Abmessung 3/4 Zoll Eurokonus, während der Heizkörperanschluss 1/2 Zoll (15) beträgt. Für den Thermostatanschluss ist eine Abmessung von M30 x 1,5 vorgesehen. Die Ausführung ist als Schlussstück/Außengewinde mit einer Form als Doppelwinkel rechts und Winkeleck/rechts beschrieben. Eine entgegengesetzte Strömungsrichtung ist nicht vorgesehen.

Welche Regelungsfunktionen und technischen Leistungsdaten sind relevant?

Die Bedienung des IMI Heimeier Thermostat-Ventilunterteils erfolgt thermostatisch ohne Knopf. Eine automatische Durchflussregelung ist nicht integriert, jedoch ist eine thermostatische Vorbereitung vorhanden. Das Ventil ist nicht vorab einstellbar und die Voreinstellung erfolgt ohne Schlagdämpfer. Es ist für eine zulässige Betriebstemperatur von TB 120 Grd. C und einen zulässigen Betriebsüberdruck von PB 10 bar ausgelegt. Im Niederdruckdampfbetrieb ist es bis 110 Grad C bei 0,5 bar einsetzbar. Die Durchflusswerte liegen bei einem KV-2-Wert von 0,87 und einem Kvs-Wert von 1,85, was eine effiziente Regelung des Heizmediums ermöglicht.

Technische Daten

• Nennweite: DN 15 (1/2")
• Zulässige Betriebstemperatur: TB 120 Grd. C
• Zulässiger Betriebsüberdruck: PB 10 bar
• Niederdruckdampf: 110 Grad C / 0,5 bar
• Werkstoff des Gehäuses: Rotguss
• Oberflächenschutz: vernickelt
• Abmessung Rohranschluss: 3/4 Zoll Eurokonus
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• Abmessung Thermostatanschluss: M30 x 1,5
• Kvs-Wert: 1,85

Das IMI Heimeier Thermostat-Ventilunterteil bietet eine langlebige und wartungsfreundliche Lösung für die Heizungsinstallation. Dank des korrosionsbeständigen Rotgussgehäuses und der Möglichkeit, das Thermostat-Oberteil ohne Anlagenentleerung zu wechseln, ist eine hohe Betriebssicherheit und einfache Instandhaltung sichergestellt. Mit einer zulässigen Betriebstemperatur von TB 120 Grd. C und einem Betriebsüberdruck von PB 10 bar ist es für vielfältige Anwendungen in Ein- und Zweirohrsystemen geeignet.

Produktspezifikation

• Hersteller-Warengruppe: Thermostat-Ventilunterteile
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 2342-02.000
• Ausführung: Schlussstück/Außengewinde
• Form: Doppelwinkel rechts
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Bronze
• Bedienung: thermostatisch ohne Knopf
• Automatische Durchflussregelung: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: ja
• Geeignet für Zweirohrsystem: ja
• Abmessung Rohranschluss: 3/4 Zoll Eurokonus
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• KV-2-Wert: 0,87
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: nein
• Kvs-Wert: 1,85
• Voreinstellung: ohne Schlagdämpfer
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
