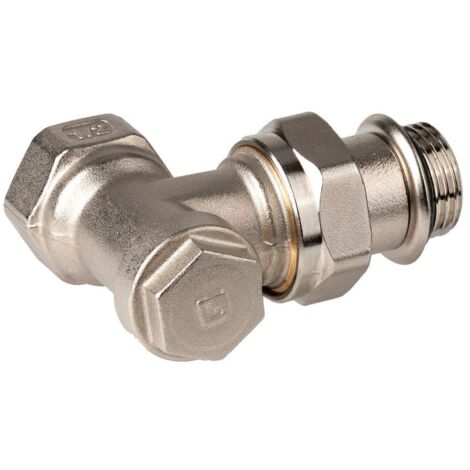

Resideo Rücklaufverschraubung Verafix-E, Messing vernickelt, Eckausführung, 1/2", mit Weichdichtung

Resideo Rücklaufverschraubung Verafix-E, Messing vernickelt, Eckausführung, 1/2", mit Weichdichtung

Die Resideo Rücklaufverschraubung Verafix-E ist eine regelbare Heizkörperverschraubung in Eckausführung, gefertigt aus vernickeltem Messing mit einem 1/2 Zoll Anschluss und Weichdichtung. Sie ist für den Einsatz in Zweirohrheizungsanlagen sowie in speziellen Einrohrheizungsanlagen zur Regulierung und Absperrung einzelner Heizkörper konzipiert. Die Verschraubung eignet sich für Heißwasser-, Niederdruckdampfheizungsanlagen und Kaltwasserkühlsysteme.

Wie ermöglicht die Verafix-E eine präzise Systemanpassung?

Die Verafix-E Rücklaufverschraubung bietet die Möglichkeit, Heizkörper bei laufendem Anlagenbetrieb vorzueinstellen. Dies geschieht durch eine integrierte Hubbegrenzung, welche eine genaue Anpassung des Durchflusses ermöglicht. Die Durchflusskennlinien gelten für beide Strömungsrichtungen, was eine flexible Installation unterstützt. Der Kegel ist nach außen durch einen O-Ring abgedichtet, um Leckagen vorzubeugen.

Welche Funktionen bietet die Verafix-E für Wartungsarbeiten?

Mit der Verafix-E lassen sich Heizkörper nicht nur voreinstellen und absperren, sondern auch entleeren und füllen. In Kombination mit einem passenden Entleer- und Fülladapter können diese Wartungsarbeiten durchgeführt werden, ohne den Betrieb der gesamten Anlage unterbrechen zu müssen. Die einmal vorgenommene Voreinstellung bleibt dabei erhalten. Eine Installation im Vorlauf ist ebenfalls möglich, jedoch ohne Unterstützung von Entleeren und Füllen.

Welche technischen Merkmale zeichnen die Verafix-E aus?

Das Gehäuse der Verafix-E ist aus vernickeltem Messing gefertigt, was für eine robuste Konstruktion sorgt. Die Einbaumaße des Gehäuses entsprechen der DIN 3842, was die Kompatibilität in bestehenden Systemen erleichtert. Die Verschraubung ist für einen maximalen Druck von PN 10 ausgelegt und kann in einem Mediumtemperaturbereich von -10 °C bis 130 °C eingesetzt werden. Die Nennweite beträgt DN 15 und die Anschlussgröße 1/2 Zoll. Die Bauhöhe liegt bei 23 mm und die Bedienung erfolgt über einen Innensechskant.

Technische Daten

• Nennweite: DN 15
• Anschlussgröße: 1/2 Zoll
• Kvs-Wert: 1,7
• Max. Druck: PN 10
• Min. Mediumtemperatur: -10 °C
• Max. Mediumtemperatur: 130 °C
• Werkstoff Gehäuse: Messing vernickelt
• Bauhöhe: 23 mm
• Bedienung: Innensechskant
• Bauform: Eckausführung

Die Resideo Rücklaufverschraubung Verafix-E ist eine vielseitige Lösung für die effiziente Regulierung und Absperrung von Heizkörpern in verschiedenen Heiz- und Kühlsystemen. Mit einem Kvs-Wert von 1,7 und der Möglichkeit zur Voreinstellung bei laufendem Betrieb bietet sie eine zuverlässige Performance. Die robuste Bauweise aus vernickeltem Messing und die Eignung für Temperaturen von -10 °C bis 130 °C unterstreichen die Langlebigkeit und Anpassungsfähigkeit dieser Eckausführung.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Verschraubungen
• Hersteller-Artikelnummer: V2430E0015A
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 23
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Bedienung: Innensechskant
• Rechtwinklige Ausführung: ja
• Einstellbar: ja
• Mit Quetschset: nein
• Mit Entleerungsventil: nein
• Länge Anschluss 1: 29
• Länge Anschluss 2: 58
• Abmessung Rohranschluss: 1/2 Zoll
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• KV-Wert: 0,18 - 1,7
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: ja
• Kvs-Wert: 1,7
• Mit Ablassmöglichkeit (Anschluss): ja
• Typenzulassung nach BBR/EKS: nein
