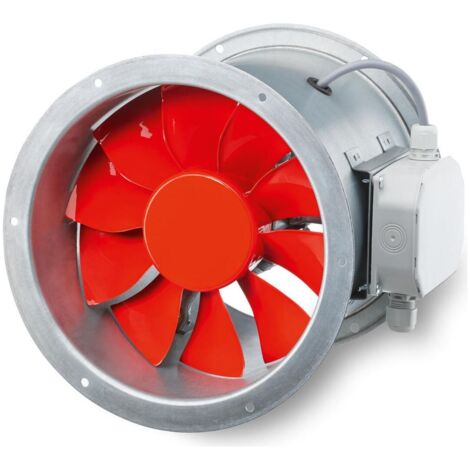

Helios HRFW 450/4 Axial-Hochleistungsventilator 1-PH 230 V 50Hz TK Drehzahlsteuerbar, 00209

Helios HRFW 450/4 Axial-Hochleistungsventilator 1-PH 230 V 50Hz TK Drehzahlsteuerbar, 00209

Technische Daten

• Hersteller: Helios
• Artikelnummer: 00209
• Typ: HRFW 450/4
• Bezeichnung: Axial-Hochleistungsventilator 1-PH 230 V 50Hz TK Drehzahlsteuerbar
• EAN: 4010184002093
• Spannung: 230 V , 1 ph , 50 Hz
• Luftleistung freiblasend: 5770 m³/h
• Nenndrehzahl: 1380 min-1
• Polzahl: 4
• Strom ungeregelt: 1.76 A
• Nennleistung: 400 W
• Schutzart IP: 55
• Gehäuseabstrahlung: 58 dB(A) in 4 m
• Gewicht: 20,50 kg
• Regelbarkeit: Trafo / Elektrisch
• Isolationsklasse: B
• Laufrad-DN in mm: 450 mm

Helios – Lüftungstechnik aus dem Schwarzwald

Helios Ventilatoren wurde 1923 in Schwenningen gegründet und entwickelt und produziert seine Lüftungssysteme bis heute am Hauptsitz in Villingen-Schwenningen. Auf einem Betriebsgelände von rund 100.000 m² entstehen Kleinraum- und Deckenventilatoren, Rohr-, Kanal-, Box- und Dachventilatoren, Lüftungsgeräte mit Wärmerückgewinnung für Wohnungen und Nichtwohngebäude sowie Lösungen für Entrauchung, Garagenlüftung und explosionsgefährdete Bereiche.

Energieeffizient und ausgezeichnet

Helios setzt auf energiesparende EC-Technologie und effiziente Wärmetauscher. Für Technik und Design seiner Geräte erhielt das Unternehmen in den vergangenen Jahren zahlreiche Auszeichnungen, darunter den iF Design Award, den German Design Award und den Plus X Award. Qualitäts- und Umweltmanagement sind nach ISO 9001 und ISO 14001 zertifiziert.

Verlässlich lieferbar

Nach Herstellerangabe werden rund 98 % aller Serienprodukte ab Lager geliefert, Helios-Lüftungstechnik ist in über 60 Ländern im Einsatz.

Helios bei raleo

Bei raleo finden Sie Helios-Ventilatoren, Lüftungsgeräte und Zubehör mit Original-Artikelnummer, technischen Daten, Maßzeichnung, Katalogseite, Schaltplan sowie Montage- und Betriebsvorschriften.

• Hersteller: Helios
• Artikelnummer: 00209
• Typ: HRFW 450/4
• Bezeichnung: Axial-Hochleistungsventilator 1-PH 230 V 50Hz TK Drehzahlsteuerbar
• EAN: 4010184002093
• Spannung: 230 V , 1 ph , 50 Hz
• Luftleistung freiblasend: 5770 m³/h
• Nenndrehzahl: 1380 min-1
• Polzahl: 4
• Strom ungeregelt: 1.76 A
• Nennleistung: 400 W
• Schutzart IP: 55
• Gehäuseabstrahlung: 58 dB(A) in 4 m
• Gewicht: 20,50 kg

• 520–16.210 m³/h
• 230 V Wechselstrom
• Flansch DIN 24155
• Reversierbar

Axial-Rohrventilatoren mit Flanschen, Wechselstrom

Helios HRFW 450/4 Axial-Hochleistungsventilator 1-PH 230 V 50Hz TK Drehzahlsteuerbar

Helios HRFW – Axial-Rohrventilator mit Flanschen, 230 V, reversierbar, 520–16.210 m³/h

Der Helios HRFW ist ein Axial-Hochleistungsventilator für den Rohreinbau mit Einphasen-Kondensatormotor für 230 V. Das verzinkte Rohr umschließt das Laufrad und wird über beidseitige Flansche mit Lochbild nach DIN 24155 in den Kanal gesetzt. Der Klemmenkasten liegt außen.

Die Baugrößen 200 bis 560 decken freiblasend etwa 520 bis 16.210 m³/h ab, je nach Größe mit 2, 4 oder 6 Polen. Einige Ausführungen fördern in Luftrichtung B.

Die Baureihe Helios HRFW gibt es in 17 Ausführungen, die sich in Spannung und Luftleistung freiblasend unterscheiden. Dieser Artikel: 230 V , 1 ph , 50 Hz, 5770 m³/h.

Helios HRFW – Vorteile im Überblick

• Reversierbarer Motor: Förderrichtung umkehrbar.
• Drehzahlsteuerbar: Über Trafo oder elektronisch.
• Flanschanschluss: Normgerechtes Lochbild nach DIN 24155.
• Thermokontakte: Motorschutz in der Wicklung integriert.

Typische Einsatzbereiche

• Lüftungskanäle ohne Drehstromanschluss
• Gewerbliche Abluft
• Werkstätten
• Lager und Hallen

Eigenschaften laut Hersteller

• Axial-Hochleistungsventilator Rohrhülse zylindrisch, beidseitige Flansche, direkt angetrieben.
• Zylindrisches Rohr aus verzinktem Stahlblech, mit Laufrad umschließend, beidseitig angeformtem Flansch, Lochbild nach DIN 24155.
• Mit außenliegendem Klemmenkasten.
• Laufrad mit Hochleistungs-Charakteristik mit profilierten Schaufeln aus Kunststoff, aerodynamisch auf die Anwendung optimiert, dynamisch ausgewuchtet.
• Einphasen-Wechselstrom-Kondensator-Motor, geschlossene Bauweise, wartungsfrei, mit in die Wicklung eingebauten Thermokontakten, drehzahlsteuerbar durch Spannungsreduzierung, gedichtete, geräuscharme Kugellager mit Langzeitschmierung, reversierbar.

Helios HRFW: alle Ausführungen im Vergleich

Häufige Fragen zu Helios HRFW

Welche Baugrößen gibt es?

Von HRFW 200 bis HRFW 560, jeweils mit unterschiedlichen Polzahlen.

Gibt es den HRFW auch mit EC-Motor?

Ja, als Baureihe HRFW EC mit stufenloser Regelung.
