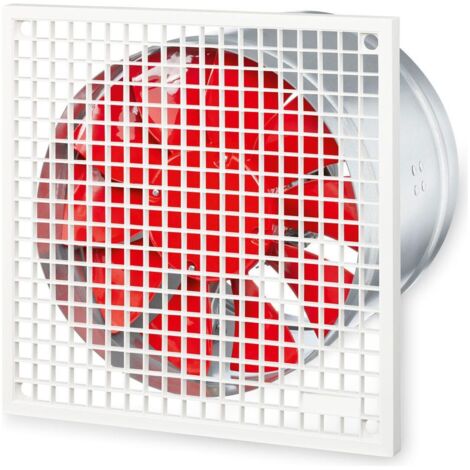

Helios HSW 315/4 Axial-Hochleistungsventilator 1-PH 230 V 50Hz TK Drehzahlsteuerbar / mit Gitter, 00143

Helios HSW 315/4 Axial-Hochleistungsventilator 1-PH 230 V 50Hz TK Drehzahlsteuerbar / mit Gitter, 00143

Technische Daten

• Hersteller: Helios
• Artikelnummer: 00143
• Typ: HSW 315/4
• Bezeichnung: Axial-Hochleistungsventilator 1-PH 230 V 50Hz TK Drehzahlsteuerbar / mit Gitter
• EAN: 4010184001430
• Luftleistung freiblasend: 2080 m³/h
• Polzahl: 4
• zul. Fördermitteltemperatur: 60 °C
• Nenndrehzahl: 1390 min-1
• Spannung: 230 V , 1 ph , 50 Hz
• Strom ungeregelt: 0.45 A
• Nennleistung: 100 W
• Schutzart IP: 55
• Gewicht: 8,00 kg
• Regelbarkeit: Trafo / Elektrisch
• Isolationsklasse: B
• Laufrad-DN in mm: 315 mm

Helios – Lüftungstechnik aus dem Schwarzwald

Helios Ventilatoren wurde 1923 in Schwenningen gegründet und entwickelt und produziert seine Lüftungssysteme bis heute am Hauptsitz in Villingen-Schwenningen. Auf einem Betriebsgelände von rund 100.000 m² entstehen Kleinraum- und Deckenventilatoren, Rohr-, Kanal-, Box- und Dachventilatoren, Lüftungsgeräte mit Wärmerückgewinnung für Wohnungen und Nichtwohngebäude sowie Lösungen für Entrauchung, Garagenlüftung und explosionsgefährdete Bereiche.

Energieeffizient und ausgezeichnet

Helios setzt auf energiesparende EC-Technologie und effiziente Wärmetauscher. Für Technik und Design seiner Geräte erhielt das Unternehmen in den vergangenen Jahren zahlreiche Auszeichnungen, darunter den iF Design Award, den German Design Award und den Plus X Award. Qualitäts- und Umweltmanagement sind nach ISO 9001 und ISO 14001 zertifiziert.

Verlässlich lieferbar

Nach Herstellerangabe werden rund 98 % aller Serienprodukte ab Lager geliefert, Helios-Lüftungstechnik ist in über 60 Ländern im Einsatz.

Helios bei raleo

Bei raleo finden Sie Helios-Ventilatoren, Lüftungsgeräte und Zubehör mit Original-Artikelnummer, technischen Daten, Maßzeichnung, Katalogseite, Schaltplan sowie Montage- und Betriebsvorschriften.

• Hersteller: Helios
• Artikelnummer: 00143
• Typ: HSW 315/4
• Bezeichnung: Axial-Hochleistungsventilator 1-PH 230 V 50Hz TK Drehzahlsteuerbar / mit Gitter
• EAN: 4010184001430
• Luftleistung freiblasend: 2080 m³/h
• Polzahl: 4
• zul. Fördermitteltemperatur: 60 °C
• Nenndrehzahl: 1390 min-1
• Spannung: 230 V , 1 ph , 50 Hz
• Strom ungeregelt: 0.45 A
• Nennleistung: 100 W
• Schutzart IP: 55
• Gewicht: 8,00 kg

• 520–2080 m³/h
• 230 V Wechselstrom
• Reversierbar
• Isolationsklasse B

Axialventilatoren mit Rohrhülse, Wechselstrom

Helios HSW 315/4 Axial-Hochleistungsventilator 1-PH 230 V 50Hz TK Drehzahlsteuerbar / mit Gitter

Helios HSW – Axialventilator mit zylindrischer Rohrhülse, 230 V, reversierbar, 520–2080 m³/h

Der Helios HSW ist ein Axial-Hochleistungsventilator mit zylindrischer Rohrhülse und Einphasen-Kondensatormotor für 230 V. Die verzinkte Hülse mit glatten Enden und Versteifungssicken trägt ein Kunststoff-Schutzgitter. Damit eignet er sich für Wanddurchführungen in Räumen ohne Drehstrom.

Erhältlich sind die Baugrößen 200, 250 und 315 mit 2, 4 oder 6 Polen, freiblasend etwa 520 bis 2080 m³/h. Der Motor ist reversierbar und über Trafo oder elektronisch regelbar.

Die Baureihe Helios HSW gibt es in 7 Ausführungen, die sich in Luftleistung freiblasend und Polzahl unterscheiden. Dieser Artikel: 2080 m³/h, 4.

Helios HSW – Vorteile im Überblick

• Zu- oder Abluft: Reversierbarer Motor für beide Förderrichtungen.
• Regelbar: Drehzahlabsenkung per Trafo oder Elektronik.
• Thermischer Schutz: Thermokontakte in der Motorwicklung.
• Sieben-Schaufel-Laufrad: Aus Thermoplast, gewuchtet nach G 6.3.

Typische Einsatzbereiche

• Werkstätten und Hobbyräume
• Garagen
• Lager
• Nebenräume ohne Drehstrom

Eigenschaften laut Hersteller

• Axial-Hochleistungsventilator Rohrhülse zylindrisch, glatte Enden, direkt angetrieben.
• Rohrhülse aus verzinktem Stahlblech, mit zwei am Umfang verlaufenden Versteifungssicken und Schutzgitter aus Kunststoff.
• Laufrad mit Hochleistungs-Charakteristik mit profilierten Schaufeln aus Kunststoff, aerodynamisch auf die Anwendung optimiert, dynamisch ausgewuchtet.
• Einphasen-Wechselstrom-Kondensator-Motor, geschlossene Bauweise, wartungsfrei, mit in die Wicklung eingebauten Thermokontakten, drehzahlsteuerbar durch Spannungsreduzierung, gedichtete, geräuscharme Kugellager mit Langzeitschmierung, reversierbar.

Helios HSW: alle Ausführungen im Vergleich

Häufige Fragen zu Helios HSW

Wie unterscheidet sich der HSW vom HQW?

Der HSW hat eine zylindrische Rohrhülse, der HQW eine quadratische Einbauplatte mit Düse.

Welche Polzahlen sind möglich?

2, 4 oder 6 Pole, je nach Baugröße.
