Helios DV EC 200 Eco Dachventilator mit EC-Motor drehzahlregelbar, 08320

Helios DV EC 200 Eco Dachventilator mit EC-Motor drehzahlregelbar, 08320

Technische Daten

• Hersteller: Helios
• Artikelnummer: 08320
• Typ: DV EC 200 Eco
• Bezeichnung: Dachventilator mit EC-Motor drehzahlregelbar
• EAN: 4010184083207
• zul. Fördermitteltemperatur: 60 °C
• Luftleistung freiblasend: 2090 m³/h
• Nenndrehzahl: 1800 min-1
• Spannung: 230 V , 1 ph , 50 Hz
• Strom ungeregelt: 1.31 A
• Nennleistung: 177 W
• Schutzart IP: 44
• Gehäuseabstrahlung: 54 dB(A) in 4 m
• Gewicht: 15,50 kg
• Regelbarkeit: Trafo / Elektrisch
• Isolationsklasse: B
• Laufrad-DN in mm: 200 mm

Helios – Lüftungstechnik aus dem Schwarzwald

Helios Ventilatoren wurde 1923 in Schwenningen gegründet und entwickelt und produziert seine Lüftungssysteme bis heute am Hauptsitz in Villingen-Schwenningen. Auf einem Betriebsgelände von rund 100.000 m² entstehen Kleinraum- und Deckenventilatoren, Rohr-, Kanal-, Box- und Dachventilatoren, Lüftungsgeräte mit Wärmerückgewinnung für Wohnungen und Nichtwohngebäude sowie Lösungen für Entrauchung, Garagenlüftung und explosionsgefährdete Bereiche.

Energieeffizient und ausgezeichnet

Helios setzt auf energiesparende EC-Technologie und effiziente Wärmetauscher. Für Technik und Design seiner Geräte erhielt das Unternehmen in den vergangenen Jahren zahlreiche Auszeichnungen, darunter den iF Design Award, den German Design Award und den Plus X Award. Qualitäts- und Umweltmanagement sind nach ISO 9001 und ISO 14001 zertifiziert.

Verlässlich lieferbar

Nach Herstellerangabe werden rund 98 % aller Serienprodukte ab Lager geliefert, Helios-Lüftungstechnik ist in über 60 Ländern im Einsatz.

Helios bei raleo

Bei raleo finden Sie Helios-Ventilatoren, Lüftungsgeräte und Zubehör mit Original-Artikelnummer, technischen Daten, Maßzeichnung, Katalogseite, Schaltplan sowie Montage- und Betriebsvorschriften.

• Hersteller: Helios
• Artikelnummer: 08320
• Typ: DV EC 200 Eco
• Bezeichnung: Dachventilator mit EC-Motor drehzahlregelbar
• EAN: 4010184083207
• zul. Fördermitteltemperatur: 60 °C
• Luftleistung freiblasend: 2090 m³/h
• Nenndrehzahl: 1800 min-1
• Spannung: 230 V , 1 ph , 50 Hz
• Strom ungeregelt: 1.31 A
• Nennleistung: 177 W
• Schutzart IP: 44
• Gehäuseabstrahlung: 54 dB(A) in 4 m
• Gewicht: 15,50 kg

• EC-Motor
• -30 bis +60 °C
• Eco / Pro
• waagerechte Montage

EC-Dachventilatoren für Wohn- und Gewerbebauten

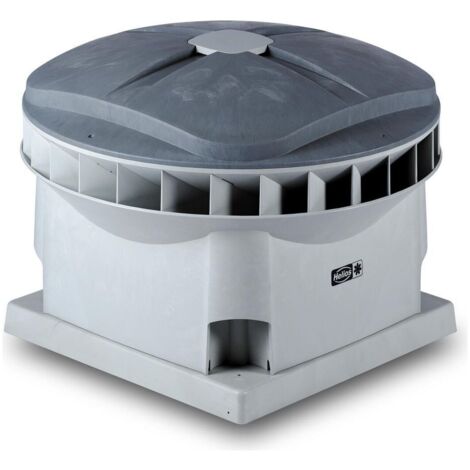

Helios DV EC 200 Eco Dachventilator mit EC-Motor drehzahlregelbar

Helios DV EC – EC-Dachventilator aus Polypropylen, Eco und Pro mit Drucksteuerung

Der Helios DV EC ist ein diagonal ausblasender Dachventilator mit EC-Motor und aerodynamischem Gehäuse aus grauem Polypropylen. Integrierte Leitschaufeln und ein Diagonallaufrad aus Aluminium sorgen für einen guten Wirkungsgrad, auch im Regelbetrieb. Der Betriebsbereich reicht von -30 bis +60 °C.

Die Reihe gibt es in den Größen 200, 250 sowie 400 A und B, jeweils als Eco und Pro. Die Eco-Version wird über ein Drehzahl-Potentiometer stufenlos gesteuert, die Pro-Version bringt zusätzlich eine Drucksteuerung mit. Mit dem Regelsystem EUR EC lässt sich der Ventilator auch nach Differenzdruck, Differenztemperatur oder Strömungsgeschwindigkeit regeln.

Die Baureihe Helios DV EC gibt es in 8 Ausführungen, die sich in Typ unterscheiden. Dieser Artikel: DV EC 200 Eco.

Helios DV EC – Vorteile im Überblick

• EC-Außenläufermotor: Kugelgelagert für Dauerbetrieb, wartungs- und funkstörfrei.
• Eco oder Pro: Drehzahlgesteuert oder mit integrierter Drucksteuerung.
• Kunststoffgehäuse: Witterungsfestes Polypropylen in Grau mit Leitschaufeln.
• Regelung nach Bedarf: Mit EUR EC nach Druck, Temperatur oder Strömung.
• Breiter Temperaturbereich: Einsatz von -30 bis +60 °C.

Typische Einsatzbereiche

• Zentrale Entlüftung von Mehrfamilienhäusern
• Abluftanlagen ohne Wärmerückgewinnung
• Druckgeregelte Strangentlüftung
• Dachentlüftung kleiner Gewerbebauten

Eigenschaften laut Hersteller

• Dachventilator mit EC-Technologie.
• Aerodynamisch gestaltetes Gehäuse aus hochwertigem Polypropylen in grau, diagonal ausblasend.
• Betriebsbereich von -30 bis +60 °C.
• Integrierte Leitschaufeln für optimalen Wirkungsgrad.
• Für waagerechte Montage.
• Diagonallaufrad aus Aluminium, Motor-Laufrad-Einheit dynamisch ausgewuchtet.
• Elektronisch kommutierter Gleichstrom-Außenläufer-Motor mit Kugellager für Dauerbetrieb.
• Hoher Wirkungsgrad auch bei Regelbetrieb.
• Wartungs- und funkstörfrei.
• Stufenlose Drehzahlsteuerung mit den Drehzahl- Potentiometer P..10 (Zubehör).

Helios DV EC: alle Ausführungen im Vergleich

Häufige Fragen zu Helios DV EC

Was unterscheidet DV EC Eco und Pro?

Eco wird über ein Potentiometer in der Drehzahl gesteuert, Pro besitzt zusätzlich eine Drucksteuerung.

Wie muss der Ventilator montiert werden?

Der DV EC ist für die waagerechte Montage vorgesehen.

Welches Zubehör wird zur Regelung benötigt?

Für die Drehzahlsteuerung ein Potentiometer PU/PA 10, für Regelung nach Druck, Temperatur oder Strömung das Universal-Regelsystem EUR EC.
