Helios EVK 250 Elektrische Verschlussklappe DN 250 für Ansteuerung über Relais, 230V

Helios EVK 250 Elektrische Verschlussklappe DN 250 für Ansteuerung über Relais, 230V

Die Helios EVK 250 Elektrische Verschlussklappe DN 250 ist eine robuste und zuverlässige Lösung zur Abdeckung von Zu- und Abluftöffnungen. Sie ist für die Ansteuerung über Relais mit einer Betriebsspannung von 230 V konzipiert. Dank ihrer Schutzart IP 55 eignet sich die Verschlussklappe ideal für die Montage im Freien und ermöglicht eine automatische Steuerung in Verbindung mit einem Ventilator.

Wie ist die Helios EVK 250 konstruiert?

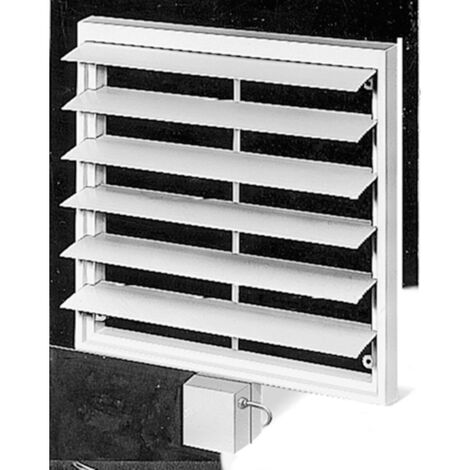

Die EVK 250 Elektrische Verschlussklappe besteht aus einem stabilen Rahmen, Lamellen und Stellgliedern, die alle aus hellgrauem Kunststoff gefertigt sind. Das Stellwerkgehäuse ist in Schutzart IP 55 ausgeführt, was einen effektiven Schutz gegen Staub und Strahlwasser bietet. Diese Konstruktion macht die Verschlussklappe besonders widerstandsfähig gegenüber Umwelteinflüssen und prädestiniert sie für den Einsatz im Außenbereich.

Wie funktioniert die Steuerung der Verschlussklappe?

Die Steuerung der Helios EVK 250 erfolgt automatisch in Verbindung mit einem Ventilator. Ein ortsgebundener Wechselschalter aktiviert den Stellmotor, der über einen Endschalter den Ventilatorkreis einschaltet. Das Stellwerk ist komplett verdrahtet und mit einem ca. 1,5 m langen Anschlusskabel ausgestattet, was eine einfache und schnelle Installation ermöglicht. Die Dauer für das vollständige Öffnen oder Schließen der Klappe beträgt jeweils etwa 29 bis 32 Sekunden.

Technische Daten

• Betriebsspannung: 1PH, 230 V, 50 Hz
• Leistungsaufnahme während des Auf/Zu-Betriebs: 3 W
• Stromaufnahme während des Auf/Zu-Betriebs: 0,02 A
• Temperaturbereich: -20 bis +40 °C
• Schutzart: IP 55
• Schutzklasse: II
• Leitungslänge: ca. 1,5 m
• Aderquerschnitt: 4 x 1,0 mm²
• Belastbarkeit Signalausgang Klappe auf: micro-Schalter, 250 V PH, 1 A, cos 0.8, 900000 Zyklen
• Dauer vollst. Öffnen: ca. 29-32 sec.
• Dauer vollst. Schließen: ca. 29-32 sec.
• Max. Strömungsgeschwindigkeit Zuluft: 6 m/s
• Max. Strömungsgeschwindigkeit Abluft: 8 m/s

Die Helios EVK 250 Elektrische Verschlussklappe bietet eine zuverlässige und witterungsbeständige Lösung für die automatische Regelung von Zu- und Abluft. Mit ihrer Betriebsspannung von 230 V, der Schutzart IP 55 und der robusten Kunststoffkonstruktion ist sie für vielfältige Lüftungsanwendungen im Innen- und Außenbereich geeignet. Die geringe Leistungsaufnahme von 3 W während des Betriebs und die schnelle Öffnungs- und Schließzeit von rund 30 Sekunden unterstreichen die Effizienz und Funktionalität dieses Produkts.

Produktspezifikation

• Hersteller-Warengruppe: Verschlußkl./Gitter/Tellervent
• Hersteller-Produktgruppe: Verschlussklappen
• Zubehör: ja
• Ersatzteil: nein
