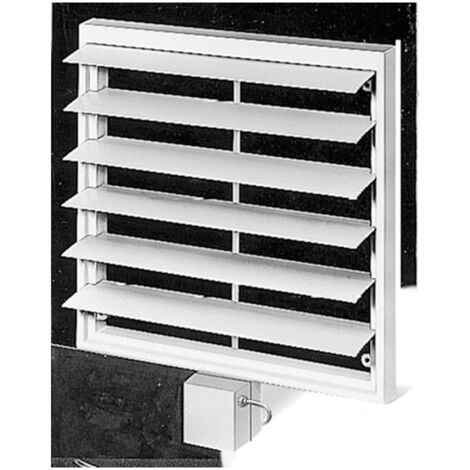

Helios EVK 500 Elektrische Verschlußklappe für Ansteuerung über Relais, DN 500, 00780

Helios EVK 500 Elektrische Verschlußklappe für Ansteuerung über Relais, DN 500, 00780

Technische Daten

• Hersteller: Helios
• Artikelnummer: 00780
• Typ: EVK 500
• Bezeichnung: Elektrische Verschlußklappe für Ansteuerung über Relais
• EAN: 4010184007807
• Anschluss DN: 500 mm
• Spannung: 230 V , 1 ph , 50 Hz
• Strom ungeregelt: 0.02 A
• Nennleistung: 3 W
• Schutzart IP: 45
• Gewicht: 3,40 kg

Helios – Lüftungstechnik aus dem Schwarzwald

Helios Ventilatoren wurde 1923 in Schwenningen gegründet und entwickelt und produziert seine Lüftungssysteme bis heute am Hauptsitz in Villingen-Schwenningen. Auf einem Betriebsgelände von rund 100.000 m² entstehen Kleinraum- und Deckenventilatoren, Rohr-, Kanal-, Box- und Dachventilatoren, Lüftungsgeräte mit Wärmerückgewinnung für Wohnungen und Nichtwohngebäude sowie Lösungen für Entrauchung, Garagenlüftung und explosionsgefährdete Bereiche.

Energieeffizient und ausgezeichnet

Helios setzt auf energiesparende EC-Technologie und effiziente Wärmetauscher. Für Technik und Design seiner Geräte erhielt das Unternehmen in den vergangenen Jahren zahlreiche Auszeichnungen, darunter den iF Design Award, den German Design Award und den Plus X Award. Qualitäts- und Umweltmanagement sind nach ISO 9001 und ISO 14001 zertifiziert.

Verlässlich lieferbar

Nach Herstellerangabe werden rund 98 % aller Serienprodukte ab Lager geliefert, Helios-Lüftungstechnik ist in über 60 Ländern im Einsatz.

Helios bei raleo

Bei raleo finden Sie Helios-Ventilatoren, Lüftungsgeräte und Zubehör mit Original-Artikelnummer, technischen Daten, Maßzeichnung, Katalogseite, Schaltplan sowie Montage- und Betriebsvorschriften.

• Hersteller: Helios
• Artikelnummer: 00780
• Typ: EVK 500
• Bezeichnung: Elektrische Verschlußklappe für Ansteuerung über Relais
• EAN: 4010184007807
• Anschluss DN: 500 mm
• Spannung: 230 V , 1 ph , 50 Hz
• Strom ungeregelt: 0.02 A
• Nennleistung: 3 W
• Schutzart IP: 45
• Gewicht: 3,40 kg

• DN 100–630
• 230 V
• bis 40 °C

Verschlussklappen von Helios

Helios EVK 500 Elektrische Verschlußklappe für Ansteuerung über Relais

Helios EVK Elektrische Verschlussklappe – für Zu- und Abluftöffnungen DN 100–630

Die Helios EVK verschließt Zu- und Abluftöffnungen elektrisch und arbeitet dabei geräuschlos mit Schaltverzögerung. Sie wird parallel zum Ventilator angeschlossen und öffnet so gemeinsam mit ihm (230 V, 50/60 Hz). Die zulässige Fördermitteltemperatur liegt bei 40 °C. Ausgewählt wird nach Nennweite – von EVK 100 bis EVK 630 in zehn Größen.

Die Baureihe Helios EVK gibt es in 10 Ausführungen, die sich in Anschluss DN unterscheiden. Dieser Artikel: 500 mm.

Eigenschaften laut Hersteller

• Zur Abdeckung von Zu- und Abluftöffnungen.
• Rahmen, Lamellen und Stellglieder aus hellgrauem Kunststoff, Stellwerkgehäuse in IP 45 für Montage im Freien.
• Je nach Größe variiert die Anzahl der Lamellen.
• Steuerung automatisch mit Ventilator: Ortsgebundener Wechselschalter schaltet den Stellmotor, der über einen Endschalter den Ventilatorkreis schaltet.
• Stellwerk komplett verdrahtet, mit 1,5 m Anschlusskabel ausgerüstet. 230 V, 50/60 Hz.
• Max.
• Strömungsgeschwindigkeit Zuluft 6 m/s Max.
• Strömungsgeschwindigkeit Abluft 8 m/s

Helios EVK: alle Ausführungen im Vergleich

Häufige Fragen zu Helios EVK

Wie wird die EVK angesteuert?

Sie wird parallel zum Ventilator geschaltet, einzelne Ausführungen sind laut Helios für die Ansteuerung über ein Relais vorgesehen.
