Helios ELS-GUBRZL UP-Gehäuse mit Brandschutzab- sperrklappe u -ummantelung K90 Zweitr. links, Ausbl. rückstg., 08116

Helios ELS-GUBRZL UP-Gehäuse mit Brandschutzab- sperrklappe u -ummantelung K90 Zweitr. links, Ausbl. rückstg., 08116

Technische Daten

• Hersteller: Helios
• Artikelnummer: 08116
• Typ: ELS-GUBRZL
• Bezeichnung: UP-Gehäuse mit Brandschutzab- sperrklappe u -ummantelung K90 Zweitr. links, Ausbl. rückstg.
• EAN: 4010184081166
• Gewicht: 2,33 kg

Helios – Lüftungstechnik aus dem Schwarzwald

Helios Ventilatoren wurde 1923 in Schwenningen gegründet und entwickelt und produziert seine Lüftungssysteme bis heute am Hauptsitz in Villingen-Schwenningen. Auf einem Betriebsgelände von rund 100.000 m² entstehen Kleinraum- und Deckenventilatoren, Rohr-, Kanal-, Box- und Dachventilatoren, Lüftungsgeräte mit Wärmerückgewinnung für Wohnungen und Nichtwohngebäude sowie Lösungen für Entrauchung, Garagenlüftung und explosionsgefährdete Bereiche.

Energieeffizient und ausgezeichnet

Helios setzt auf energiesparende EC-Technologie und effiziente Wärmetauscher. Für Technik und Design seiner Geräte erhielt das Unternehmen in den vergangenen Jahren zahlreiche Auszeichnungen, darunter den iF Design Award, den German Design Award und den Plus X Award. Qualitäts- und Umweltmanagement sind nach ISO 9001 und ISO 14001 zertifiziert.

Verlässlich lieferbar

Nach Herstellerangabe werden rund 98 % aller Serienprodukte ab Lager geliefert, Helios-Lüftungstechnik ist in über 60 Ländern im Einsatz.

Helios bei raleo

Bei raleo finden Sie Helios-Ventilatoren, Lüftungsgeräte und Zubehör mit Original-Artikelnummer, technischen Daten, Maßzeichnung, Katalogseite, Schaltplan sowie Montage- und Betriebsvorschriften.

• Hersteller: Helios
• Artikelnummer: 08116
• Typ: ELS-GUBRZL
• Bezeichnung: UP-Gehäuse mit Brandschutzab- sperrklappe u -ummantelung K90 Zweitr. links, Ausbl. rückstg.
• EAN: 4010184081166
• Gewicht: 2,33 kg

• Brandschutz K90
• Zweitraum links
• Anschluss DN 80
• DIBt Z-51.1-193

Brandschutzgehäuse für das ELS-Einrohr-Lüftungssystem

Helios ELS-GUBRZL UP-Gehäuse mit Brandschutzab- sperrklappe u -ummantelung K90 Zweitr. links, Ausbl. rückstg.

Helios ELS-GUBRZL – Brandschutz-Unterputzgehäuse K90 mit Zweitraumanschluss links, Ausblas hinten, DN 80

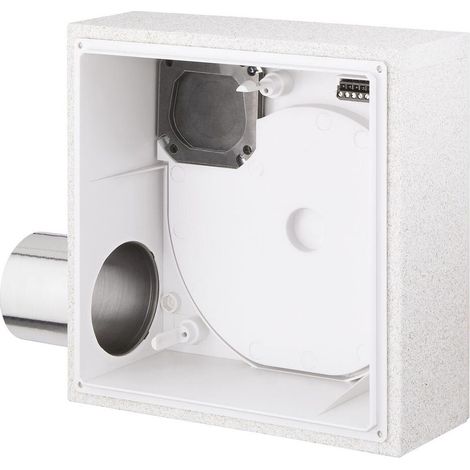

Das Helios ELS-GUBRZL ist ein flaches Unterputzgehäuse für das ELS-Einrohr-Lüftungssystem, das in Wänden, Decken und Schächten mit Brandschutzanforderung eingesetzt wird. Es nimmt einen ELS-Ventilatoreinsatz auf und besitzt eine K90-Ummantelung samt Brandschutz-Absperrvorrichtung, die über ein Schmelzlot schließt. Der Ausblasstutzen DN 80 zeigt nach hinten, der zusätzliche Stutzen für einen Zweitraum geht nach links ab.

Mit diesem Gehäuse lassen sich Bad und WC über einen gemeinsamen Ventilator entlüften. Die Rückschlagklappe aus Edelstahl erfüllt laut Hersteller grundsätzlich auch die Aufgabe einer Kaltrauch-Absperrklappe. Grundlage für den Einsatz ist die allgemeine bauaufsichtliche DIBt-Zulassung Z-51.1-193.

Helios ELS-GUBRZL – Vorteile im Überblick

• Brandschutz K90: Ummantelung und Absperrvorrichtung sind für Lüftungsschächte und Bauteile mit Feuerwiderstand K90 ausgelegt.
• Zweitraum links: Ein zweiter Raum wie das WC wird über den links abgehenden Stutzen an denselben Ventilator angeschlossen.
• Ausblas rückseitig, drehbar: Der Ausblasstutzen sitzt hinten, das Gehäuse lässt sich in 90-Grad-Schritten drehen – auch für die Montage in Raumecken.
• Edelstahl-Rückschlagklappe: Die luftdichte, wartungsfreie Klappe verhindert Rückströmung und sperrt bei Auslösung des Schmelzlots.
• Steckbarer Elektroanschluss: Die Steckverbindung lässt sich herausnehmen, ein Putzdeckel schützt das Gehäuse in der Rohbauphase.

Typische Einsatzbereiche

• Zweiraumlüftung von Bad und WC
• Einbau in K90-qualifizierte Lüftungsschächte
• Vorwandsysteme, Wände und Decken mit Brandschutzklassifikation
• Mehrgeschossige Wohngebäude mit bis zu 20 Vollgeschossen

Eigenschaften laut Hersteller

• Unterputzgehäuse mit Brandschutz-Ummantelung K 90 und Zweitraumanschluss links.
• Ausblasstutzen für Hauptraum rückseitig und um 90° beliebig drehbar.
• Metall-Ausblasstutzen mit selbsttätiger Rückschlagklappe und Absperrung bei Schmelzlotauslösung*.
• Steckverbindung für elektrischen Anschluss herausnehmbar.
• Wieder einsetzbarer Klapp-Putzdeckel.
• Anschluss DN 80 mm.Einsatzgebiet: Zweiraumlüftung von Bad und WC.
• Einbau in Wand, Decke und K 90 qualifizierte Lüftungsschächte.
• Anschluss von 1 oder 2 Gehäusen pro Etage bis zu 20 Vollgeschossen möglich.
• Ventilator-Einsatz mit 100 m3/h empfohlen. *Die Rückschlagklappe bei Brandschutzgehäusen erfüllt grundsätzlich auch die Anforderungen einer Kaltrauch-Absperrklappe.

Häufige Fragen zu Helios ELS-GUBRZL

Welcher Ventilatoreinsatz passt in das ELS-GUBRZL?

Das Gehäuse nimmt einen ELS-Ventilatoreinsatz auf, für die Zweiraumlüftung empfiehlt Helios einen Einsatz mit 100 m³/h.

Wie groß ist das Gehäuse?

Die Front misst 262 × 262 mm, die Tiefe beträgt 95 mm plus 69 mm Stutzentiefe, also 164 mm insgesamt.

Wie viele Gehäuse dürfen an einen Strang?

Pro Etage lassen sich ein oder zwei Gehäuse anschließen, und das über bis zu 20 Vollgeschosse.
