Helios HRFD EC 710 Axial-Hochleistungsventilator 3-PH 380-480V 50/60 Hz regelbar, 04876

Helios HRFD EC 710 Axial-Hochleistungsventilator 3-PH 380-480V 50/60 Hz regelbar, 04876

Technische Daten

• Hersteller: Helios
• Artikelnummer: 04876
• Typ: HRFD EC 710
• Bezeichnung: Axial-Hochleistungsventilator 3-PH 380-480V 50/60 Hz regelbar
• EAN: 4010184048763
• zul. Fördermitteltemperatur: 40 °C
• Luftleistung freiblasend: 19400 m³/h
• Nenndrehzahl: 1100 min-1
• Spannung: 400 V , 3 ph , 50 / 60 Hz
• Strom ungeregelt: 2.1 A
• Nennleistung: 1315 W
• Schutzart IP: 54
• Gehäuseabstrahlung: 61 dB(A) in 4 m
• Gewicht: 40,00 kg
• Laufrad-DN in mm: 710 mm

Helios – Lüftungstechnik aus dem Schwarzwald

Helios Ventilatoren wurde 1923 in Schwenningen gegründet und entwickelt und produziert seine Lüftungssysteme bis heute am Hauptsitz in Villingen-Schwenningen. Auf einem Betriebsgelände von rund 100.000 m² entstehen Kleinraum- und Deckenventilatoren, Rohr-, Kanal-, Box- und Dachventilatoren, Lüftungsgeräte mit Wärmerückgewinnung für Wohnungen und Nichtwohngebäude sowie Lösungen für Entrauchung, Garagenlüftung und explosionsgefährdete Bereiche.

Energieeffizient und ausgezeichnet

Helios setzt auf energiesparende EC-Technologie und effiziente Wärmetauscher. Für Technik und Design seiner Geräte erhielt das Unternehmen in den vergangenen Jahren zahlreiche Auszeichnungen, darunter den iF Design Award, den German Design Award und den Plus X Award. Qualitäts- und Umweltmanagement sind nach ISO 9001 und ISO 14001 zertifiziert.

Verlässlich lieferbar

Nach Herstellerangabe werden rund 98 % aller Serienprodukte ab Lager geliefert, Helios-Lüftungstechnik ist in über 60 Ländern im Einsatz.

Helios bei raleo

Bei raleo finden Sie Helios-Ventilatoren, Lüftungsgeräte und Zubehör mit Original-Artikelnummer, technischen Daten, Maßzeichnung, Katalogseite, Schaltplan sowie Montage- und Betriebsvorschriften.

• Hersteller: Helios
• Artikelnummer: 04876
• Typ: HRFD EC 710
• Bezeichnung: Axial-Hochleistungsventilator 3-PH 380-480V 50/60 Hz regelbar
• EAN: 4010184048763
• zul. Fördermitteltemperatur: 40 °C
• Luftleistung freiblasend: 19400 m³/h
• Nenndrehzahl: 1100 min-1
• Spannung: 400 V , 3 ph , 50 / 60 Hz
• Strom ungeregelt: 2.1 A
• Nennleistung: 1315 W
• Schutzart IP: 54
• Gehäuseabstrahlung: 61 dB(A) in 4 m
• Gewicht: 40,00 kg

• 19.400 m³/h
• DN 710
• EC-Motor 1315 W
• 400 V Drehstrom

Großer EC-Axial-Rohrventilator

Helios HRFD EC 710 Axial-Hochleistungsventilator 3-PH 380-480V 50/60 Hz regelbar

Helios HRFD EC 710 – EC-Axial-Rohrventilator DN 710, Drehstrom, 19.400 m³/h

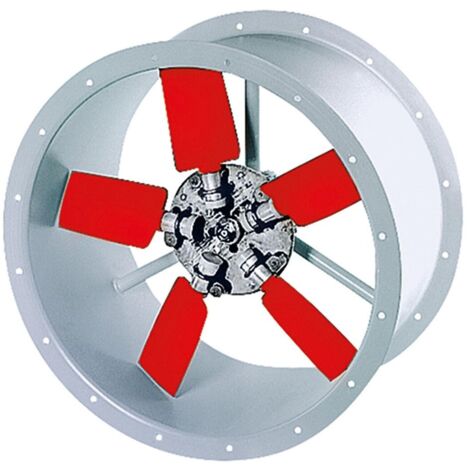

Der Helios HRFD EC 710 ist ein Axial-Hochleistungsventilator für den Einbau in Rohrleitungen mit Laufraddurchmesser 710 mm und EC-Außenläufermotor. Freiblasend fördert er bis zu 19.400 m³/h bei einer Nennleistung von 1315 W. Das verzinkte Stahlrohr hat beidseitig Flansche nach DIN 24155, der Klemmenkasten in IP 54 sitzt außen.

Die Drehzahl wird stufenlos vorgegeben, etwa über Potentiometer, Dreistufen-Schalter, Universal-Regelsystem oder einen elektronischen Differenzdruck- bzw. Temperaturregler. Versorgt wird er mit 400 V Drehstrom.

Helios HRFD EC – Vorteile im Überblick

• Hoher Volumenstrom: Bis 19.400 m³/h für große Kanalanlagen.
• EC-Technik: Sparsamer, funkstörungsfreier und wartungsfreier Antrieb.
• Temperaturüberwachung: Integrierter Schutz für Motor und Elektronik.
• Flanschrohr DN 710: Lochbild nach DIN 24155 für den direkten Kanalanschluss.

Typische Einsatzbereiche

• Industriehallen
• Große Abluftanlagen
• Lagerhallen
• Produktionsbereiche

Eigenschaften laut Hersteller

• EC-Axial-Hochleistungsventilator Zylindrisches Rohr aus verzinktem Stahlblech, mit Laufrad umschließend, beidseitig angeformtem Flansch, Lochbild nach DIN 24155, serienmäßiger Klemmenkasten (Schutzart IP 54) außen am Rohr.
• Laufrad mit Hochleistungs-Charakteristik mit profilierten Schaufeln aus Kunststoff, aerodynamisch auf die Anwendung optimiert, dynamisch ausgewuchtet.
• Energiesparender, drehzahlsteuerbarer EC-Außenläufermotor in Schutzart IP 54 mit höchstem Wirkungsgrad.
• Wartungs- und funkstörungsfrei, ausgezeichnete elektromagnetische Verträglichkeit (EMV), kugelgelagert.
• Integrierte elektronische Temperaturüberwachung für EC-Motor und Elektronik.
• Serienmäßig mit einem internen Potentiometer für die Einstellung der Steuerspannung und dadurch einer beliebigen Ventilatordrehzahl zwischen min. und max.
• Drehzahl.
• Stufenlos über externes Drehzahl-Potentiometer steuerbar.
• Die Regelung über Dreistufen-Schalter bzw. stufenlos über Universal-Regelsystem oder elektronischen Differenzdruck-/Temperatur-Regler möglich.

Häufige Fragen zu Helios HRFD EC

Wie laut ist der HRFD EC 710?

Die Gehäuseabstrahlung beträgt 61 dB(A) in 4 m Abstand.

Wie wird die Drehzahl eingestellt?

Stufenlos über ein Potentiometer oder über Regler wie das Universal-Regelsystem oder einen Differenzdruck- bzw. Temperaturregler.
