Helios KRW 225/2/40/20 Kanalventilator schwenkout 1-PH, 08886

Helios KRW 225/2/40/20 Kanalventilator schwenkout 1-PH, 08886

Technische Daten

• Hersteller: Helios
• Artikelnummer: 08886
• Typ: KRW 225/2/40/20
• Bezeichnung: Kanalventilator schwenkout 1-PH
• EAN: 4010184088868
• Kanalmaß: 400/200 mm
• Luftleistung freiblasend: 1020 m³/h
• zul. Fördermitteltemperatur: 70 °C
• Nenndrehzahl: 2530 min-1
• Polzahl: 2
• Spannung: 230 V , 1 ph , 50 Hz
• Strom ungeregelt: 0.46 A
• Nennleistung: 115 W
• Schutzart IP: 44
• Gehäuseabstrahlung: 40 dB(A) in 4 m
• Gewicht: 9,80 kg
• Regelbarkeit: Trafo / Elektrisch / Frequenzumrichter
• Isolationsklasse: F

Helios – Lüftungstechnik aus dem Schwarzwald

Helios Ventilatoren wurde 1923 in Schwenningen gegründet und entwickelt und produziert seine Lüftungssysteme bis heute am Hauptsitz in Villingen-Schwenningen. Auf einem Betriebsgelände von rund 100.000 m² entstehen Kleinraum- und Deckenventilatoren, Rohr-, Kanal-, Box- und Dachventilatoren, Lüftungsgeräte mit Wärmerückgewinnung für Wohnungen und Nichtwohngebäude sowie Lösungen für Entrauchung, Garagenlüftung und explosionsgefährdete Bereiche.

Energieeffizient und ausgezeichnet

Helios setzt auf energiesparende EC-Technologie und effiziente Wärmetauscher. Für Technik und Design seiner Geräte erhielt das Unternehmen in den vergangenen Jahren zahlreiche Auszeichnungen, darunter den iF Design Award, den German Design Award und den Plus X Award. Qualitäts- und Umweltmanagement sind nach ISO 9001 und ISO 14001 zertifiziert.

Verlässlich lieferbar

Nach Herstellerangabe werden rund 98 % aller Serienprodukte ab Lager geliefert, Helios-Lüftungstechnik ist in über 60 Ländern im Einsatz.

Helios bei raleo

Bei raleo finden Sie Helios-Ventilatoren, Lüftungsgeräte und Zubehör mit Original-Artikelnummer, technischen Daten, Maßzeichnung, Katalogseite, Schaltplan sowie Montage- und Betriebsvorschriften.

• Hersteller: Helios
• Artikelnummer: 08886
• Typ: KRW 225/2/40/20
• Bezeichnung: Kanalventilator schwenkout 1-PH
• EAN: 4010184088868
• Kanalmaß: 400/200 mm
• Luftleistung freiblasend: 1020 m³/h
• zul. Fördermitteltemperatur: 70 °C
• Nenndrehzahl: 2530 min-1
• Polzahl: 2
• Spannung: 230 V , 1 ph , 50 Hz
• Strom ungeregelt: 0.46 A
• Nennleistung: 115 W
• Schutzart IP: 44

• Kanal 300/150–800/500 mm
• bis 9.700 m³/h
• 230 V Wechselstrom
• Klemmenkasten IP44

Radial-Kanalventilatoren für rechteckige Lüftungskanäle

Helios KRW 225/2/40/20 Kanalventilator schwenkout 1-PH

Helios KRW Kanalventilator – Radialventilator 1-phasig für Rechteckkanal 300/150–800/500 mm

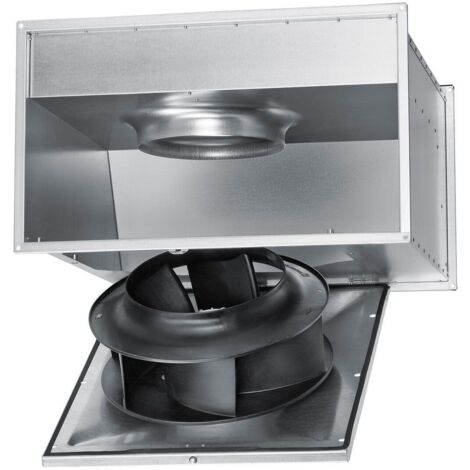

Der Helios KRW ist ein Kanalventilator mit Radiallaufrad, dessen Schaufeln rückwärts gekrümmt sind, und wird unmittelbar in ein rechteckiges Kanalnetz eingesetzt. Beidseitig angeformte Flanschprofile nach Norm machen ihn zu einem Kanalstück, das ohne Übergänge eingebaut wird. Die Motor-Laufrad-Einheit lässt sich zum Reinigen und Prüfen aus dem Gehäuse aus verzinktem Stahlblech herausschwenken.

Betrieben wird der Ventilator an 230 V Wechselstrom, die Drehzahl lässt sich über einen 5-Stufen-Trafo oder elektronisch stufenlos anpassen. Die sieben Ausführungen decken Kanalmaße von 300/150 bis 800/500 mm ab und erreichen freiblasend zwischen 540 und 9.700 m³/h. Maßgeblich für die Auswahl sind das vorhandene Kanalmaß und der benötigte Volumenstrom am Betriebspunkt.

Die Baureihe Helios KRW gibt es in 7 Ausführungen, die sich in Kanalmaß und Luftleistung freiblasend unterscheiden. Dieser Artikel: 400/200 mm, 1020 m³/h.

Helios KRW – Vorteile im Überblick

• Ausschwenkbare Ventilatoreinheit: Motor und Laufrad klappen aus dem Gehäuse, ohne dass der Kanal demontiert werden muss.
• Rückwärts gekrümmtes Laufrad: Das Radiallaufrad aus Kunststoff und verzinktem Stahl ist nach Gütestufe G 6.3 gewuchtet und läuft dadurch ruhig.
• Integrierter Motorschutz: In Reihe zur Wicklung geschaltete Thermokontakte schalten bei Überhitzung ab und setzen sich selbst zurück.
• Regelbar am Wechselstromnetz: Der Außenläufermotor für 230 V lässt sich per Stufentrafo oder elektronisch in der Drehzahl verstellen.
• Feuchteschutz und Dauerschmierung: Die Wicklung ist gegen Feuchte imprägniert, die gedichteten Kugellager sind langzeitgeschmiert.

Typische Einsatzbereiche

• Zu- und Abluftanlagen mit rechteckigen Kanälen
• Lüftung von Gewerbe- und Büroflächen
• Nachrüstung oder Austausch in bestehenden Kanalnetzen
• Anlagen ohne Drehstromanschluss

Eigenschaften laut Hersteller

• Kanal-Radialventilator mit rückwärts gekrümmten Laufradschaufeln, zur direkten Montage in rechteckiges Kanalsystem, Ventilator-Einheit herausschwenkbar.
• Gehäuse aus verzinktem Stahlblech mit beidseitig genormten Kanal-Flanschprofilen, raumsparende Bauweise, servicefreundlich durch ausschwenkbare Motor-Laufrad-Einheit.
• Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Schaufeln aus Kunststoff und verzinktem Stahl.
• Vibrationsfreier Lauf durch dynamische Wuchtung nach Gütestufe G 6.3 DIN ISO 1940 T.1.
• Antrieb: Wartungsfreier Einphasen-Wechselstrom-Außenläufer-Motor, geschlossene Bauweise, eingebaute mit der Wicklung in Reihe verdrahtete Thermokontakte (selbsttätig rückstellend),Drehzahl mittels 5-Stufentrafo oder elektronisch (stufenlos) regelbar, Wicklung mit Feuchteschutzimprägnierung, gedichtete, geräuscharme Kugellager mit Langzeitschmierung.
• Netzanschluss an vormontierten Klemmenkasten (IP44).

Helios KRW: alle Ausführungen im Vergleich

Häufige Fragen zu Helios KRW

Welche Kanalmaße deckt die KRW-Baureihe ab?

Es gibt Ausführungen für 300/150, 400/200, 500/250, 600/350, 700/400 und 800/500 mm. Das Kanalmaß ist in der Typbezeichnung enthalten, etwa 30/15 für 300/150 mm.

Wie wird die Drehzahl des KRW geregelt?

Über einen 5-Stufen-Transformator oder elektronisch stufenlos. Der Motor ist für 230 V, 1 Phase, 50 Hz ausgelegt.

Wie kommt man für die Wartung an Motor und Laufrad?

Die komplette Motor-Laufrad-Einheit lässt sich aus dem Gehäuse herausschwenken, der Kanal bleibt dabei eingebaut.
