Helios KVD 225/4/50/25 Kanalventilator rechteckig, 3-PH, 05679

Helios KVD 225/4/50/25 Kanalventilator rechteckig, 3-PH, 05679

Technische Daten

• Hersteller: Helios
• Artikelnummer: 05679
• Typ: KVD 225/4/50/25
• Bezeichnung: Kanalventilator rechteckig, 3-PH
• EAN: 4010184056799
• Kanalmaß: 500/250 mm
• zul. Fördermitteltemperatur: 45 °C
• Luftleistung freiblasend: 1950 m³/h
• Nenndrehzahl: 1270 min-1
• Polzahl: 4
• Spannung: 400 V , 3 ph , 50 Hz
• Strom ungeregelt: 1.6/0.93 A
• Nennleistung: 540 W
• Schutzart IP: 44
• Gehäuseabstrahlung: 43 dB(A) in 4 m
• Gewicht: 17,00 kg
• Regelbarkeit: Trafo / Frequenzumrichter
• Isolationsklasse: F

Helios – Lüftungstechnik aus dem Schwarzwald

Helios Ventilatoren wurde 1923 in Schwenningen gegründet und entwickelt und produziert seine Lüftungssysteme bis heute am Hauptsitz in Villingen-Schwenningen. Auf einem Betriebsgelände von rund 100.000 m² entstehen Kleinraum- und Deckenventilatoren, Rohr-, Kanal-, Box- und Dachventilatoren, Lüftungsgeräte mit Wärmerückgewinnung für Wohnungen und Nichtwohngebäude sowie Lösungen für Entrauchung, Garagenlüftung und explosionsgefährdete Bereiche.

Energieeffizient und ausgezeichnet

Helios setzt auf energiesparende EC-Technologie und effiziente Wärmetauscher. Für Technik und Design seiner Geräte erhielt das Unternehmen in den vergangenen Jahren zahlreiche Auszeichnungen, darunter den iF Design Award, den German Design Award und den Plus X Award. Qualitäts- und Umweltmanagement sind nach ISO 9001 und ISO 14001 zertifiziert.

Verlässlich lieferbar

Nach Herstellerangabe werden rund 98 % aller Serienprodukte ab Lager geliefert, Helios-Lüftungstechnik ist in über 60 Ländern im Einsatz.

Helios bei raleo

Bei raleo finden Sie Helios-Ventilatoren, Lüftungsgeräte und Zubehör mit Original-Artikelnummer, technischen Daten, Maßzeichnung, Katalogseite, Schaltplan sowie Montage- und Betriebsvorschriften.

• Hersteller: Helios
• Artikelnummer: 05679
• Typ: KVD 225/4/50/25
• Bezeichnung: Kanalventilator rechteckig, 3-PH
• EAN: 4010184056799
• Kanalmaß: 500/250 mm
• zul. Fördermitteltemperatur: 45 °C
• Luftleistung freiblasend: 1950 m³/h
• Nenndrehzahl: 1270 min-1
• Polzahl: 4
• Spannung: 400 V , 3 ph , 50 Hz
• Strom ungeregelt: 1.6/0.93 A
• Nennleistung: 540 W
• Schutzart IP: 44

• Kanal 400/200–800/500 mm
• 400 V Drehstrom
• Trommellaufrad
• IP44

Kanalventilatoren mit Trommellaufrad für Drehstrom

Helios KVD 225/4/50/25 Kanalventilator rechteckig, 3-PH

Helios KVD Kanalventilator – Radialventilator mit Trommellaufrad 400 V, Rechteckkanal 400/200–800/500

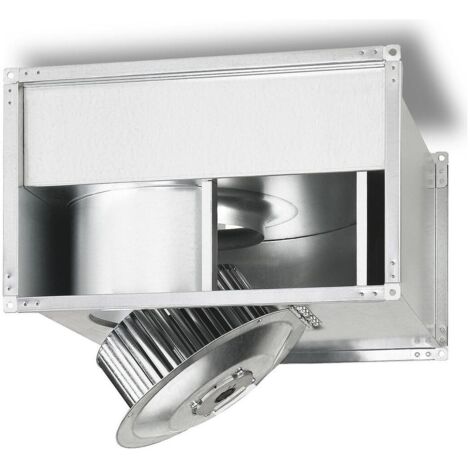

Der Helios KVD ist ein Radial-Kanalventilator mit vorwärts gekrümmtem Trommellaufrad aus verzinktem Stahl für den direkten Einbau in rechteckige Kanäle. Das Laufrad arbeitet in einem strömungsoptimierten Spiralgehäuse mit Einströmdüse. Für Reinigung und Wartung lässt sich die Motor-Laufrad-Einheit ausschwenken.

Der Drehstrom-Außenläufermotor für 400 V wird per Stufentrafo oder Helios Frequenzumrichter mit allpoligem Sinusfilter geregelt. Vier Typen decken die Kanalmaße 400/200, 500/250, 700/400 und 800/500 mm ab.

Die Baureihe Helios KVD gibt es in 4 Ausführungen, die sich in Kanalmaß unterscheiden. Dieser Artikel: 500/250 mm.

Helios KVD – Vorteile im Überblick

• Trommellaufrad: Das vorwärts gekrümmte Laufrad läuft geräuscharm und ist zusammen mit dem Motor dynamisch gewuchtet.
• Spiralgehäuse mit Düse: Die strömungsgünstige Führung der Luft unterstützt einen guten Wirkungsgrad.
• Flansch auf beiden Seiten: Genormte Kanal-Flanschprofile ermöglichen den Einbau als Kanalstück.
• Thermokontakte herausgeführt: Die Kontakte am Klemmbrett lassen sich für den Motorschutz verdrahten.

Typische Einsatzbereiche

• Rechteckige Zu- und Abluftkanäle in Gewerbebauten
• Anlagen mit Drehstromversorgung
• Lüftung mit Frequenzumrichter-Regelung

Eigenschaften laut Hersteller

• Kanal-Radialventilator mit vorwärts gekrümmten Laufradschaufeln, zur direkten Montage in rechteckiges Kanalsystem.
• Motor-Laufradeinheit ausschwenkbar.
• Gehäuse aus verzinktem Stahlblech mit beidseitig genormten Kanal-Flanschprofilen, raumsparende Bauweise, servicefreundlich durch ausschwenkbare Motor-Laufrad-Einheit.
• Vorwärtsgekrümmtes Trommellaufrad aus verzinktem Stahl, guter Wirkungsgrad, niedriges Geräusch, aerodynamisch optimiertes Spiralgehäuse, Einströmung über Düse.
• Laufrad-Motoreinheit dynamisch gewuchtet.
• Antrieb: Drehstrom-Außenläufer-Motor, eingebaute, auf Klemmbrett herausgeführte Thermokontakte, geschlossene Bauweise, Drehzahl mittels 5-Stufentrafo oder elektronisch (stufenlos) regelbar sowie die Steuerung mittels Helios Frequenzumrichter mit allpoligen Sinusfilter ist möglich, Wicklung mitFeuchtschutzimprägnierung, wartungsfrei, gedichtete, geräuscharme Kugellager mit Langzeitschmierung.
• Netzanschluss an vormontierten Klemmenkasten (IP54).

Helios KVD: alle Ausführungen im Vergleich

Häufige Fragen zu Helios KVD

Worin unterscheiden sich die KVD-Typen?

Im Kanalmaß: 400/200, 500/250, 700/400 oder 800/500 mm, mit 4- bzw. 6-poligem Motor.

Wie wird der KVD geregelt?

Mit einem 5-Stufen-Transformator oder einem Helios Frequenzumrichter mit allpoligem Sinusfilter.
