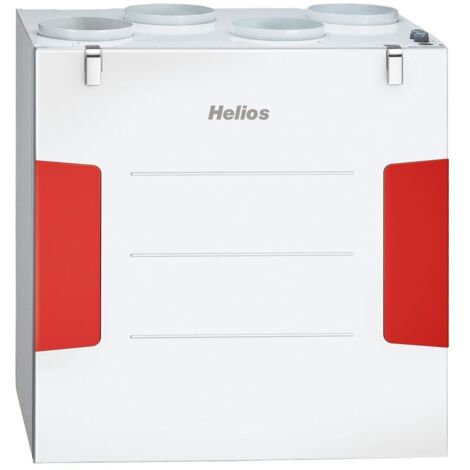

Helios KWL 500 W L Lüftungsgerät links mit WRG, max. 490m3/h, 580W, 230V, EC-Motoren, Auto-Bypass und Web-Server

Helios KWL 500 W L Lüftungsgerät links mit WRG, max. 490m3/h, 580W, 230V, EC-Motoren, Auto-Bypass und Web-Server

Das Helios KWL 500 W L Lüftungsgerät ist ein Kompaktgerät mit Wärmerückgewinnung, das sich ideal für die zentrale Be- und Entlüftung von Wohnhäusern und Etagenwohnungen eignet. Es ist für den linken Anschluss konzipiert und verfügt über energiesparende EC-Motoren, einen automatischen Sommerbypass sowie eine moderne Steuerung mit integriertem Web-Server. Mit einer maximalen Luftleistung von 490 m³/h sorgt es für einen effizienten Luftaustausch.

Welche Eigenschaften zeichnen das Gehäuse aus und wie erfolgt der Anschluss?

Das Gehäuse des Helios KWL 500 W L besteht innen und außen aus verzinktem Stahlblech, das korrosionsbeständig pulverbeschichtet in Weiß ist. Die doppelwandige Konstruktion sorgt für Wärme- und Schalldämmung. Der montagefreundliche Anschluss von Außen- und Fortluft sowie Ab- und Zuluft erfolgt in DN 160 mm. An der Geräteunterseite befindet sich der Kondensatanschluss, der inklusive eines Kugelsiphons geliefert wird und bauseitig an eine Abflussleitung anzuschließen ist.

Welche Ventilatoren und Wärmerückgewinnungstechnologie kommen zum Einsatz?

Das Gerät ist mit zwei geräuscharmen Radialventilatoren ausgestattet, die von energiesparenden EC-Motoren für die Ab- und Zuluftführung angetrieben werden. Die hocheffiziente Wärmerückgewinnung wird durch einen großflächigen Kreuzgegenstrom-Wärmetauscher aus Kunststoff ermöglicht. Ein automatischer Sommerbypass ist integriert, inklusive einer Abdeckung des Wärmetauschers.

Welche Filter sind integriert und wie erfolgt die Wartung?

Serienmäßig ist das Lüftungsgerät mit ISO Coarse 75 % (G4) Filtern für Außen- und Abluft ausgestattet. Optional kann ein ISO ePM1 50 % (F7) Feinfilter zusätzlich in das Gerät integriert werden. Der Filterwechsel ist werkzeuglos möglich. Eine abnehmbare Fronttüre ermöglicht einen einfachen Zugang für optimale Reinigungs- und Wartungsarbeiten.

Welche Steuerungsoptionen und Sensoren sind verfügbar?

Das KWL 500 W L verfügt über eine moderne Helios easyControls3 Steuerung. Die Bedienung kann wahlweise über ein externes Bedienelement (Zubehör) oder durch die integrierte LAN-Schnittstelle über PC/Laptop beziehungsweise mobile Endgeräte erfolgen. Eine Bedienung von unterwegs ist über die Cloud möglich. Ein serienmäßig eingebauter Feuchtesensor sowie weitere optional verfügbare externe Luftqualitätssensoren (Zubehör) ermöglichen eine automatische, bedarfsgesteuerte Lüftung.

Wie lässt sich das Gerät in die Gebäudeleittechnik integrieren und wie ist der Frostschutz geregelt?

Für den Anschluss an die Gebäudeleittechnik steht eine integrierte Modbus/RTU-Schnittstelle zur Verfügung. Optional ist ein KNX-Modul (Zubehör) erhältlich. Die Frostschutzüberwachung erfolgt serienmäßig durch die Regelung des Zuluft-Fördervolumens. Eine optional integrierbare Elektro-Vorheizung (Zubehör: KWL-EVH 500 W) ist ebenfalls verfügbar.

Wie erfolgt der elektrische Anschluss des Lüftungsgeräts?

Der elektrische Anschluss des Lüftungsgeräts ist als Festanschluss ausgeführt. Ein 2 Meter langes Netzanschlusskabel mit 3 x 1,5 mm² ist im Lieferumfang enthalten.

Technische Daten

• Max. Volumen: 490 m³/h bei 100 Pa ext.
• Max. Volumen: 534 m³/h bei 0 Pa ext.
• Stromaufnahme: 2,5 A (6,9 A inkl. VHZ)
• Leistung Elektro-Vorheizung (optional): 1 kW
• Spannung: 230 V / 50 Hz
• Gerätemaße (L x B x H): 702 x 494 x 705 mm
• Gewicht: 66 kg
• Anschlussdurchmesser: DN 160 mm

Das Helios KWL 500 W L Lüftungsgerät ist eine leistungsstarke Lösung für die zentrale Be- und Entlüftung. Mit einer maximalen Luftleistung von 490 m³/h, energiesparenden EC-Motoren und einer modernen easyControls3 Steuerung sorgt es für ein optimales Raumklima und eine bedarfsgerechte Lüftung in Wohnhäusern und Etagenwohnungen.

Produktspezifikation

• Hersteller-Warengruppe: KWL und Zubehör
• Hersteller-Produktgruppe: Wärmerückgewinnung
• Wärmerückgewinnung über: Kreuzgegenstromwärmetauscher
• Werkstoff des Gehäuses: Stahl
• Material Wärmetauscher: Kunststoff
• Geeignet für Wandmontage: ja
• Geeignet für Deckenmontage: nein
• Geeignet für Bodenmontage: nein
• Geeignet für die Montage in abgehängten Decken: nein
• Geeignet für Dachbodenmontage: nein
• Ausrichtung links/rechts wechselbar: nein
• Max. Luftmenge bei 100 Pa: 490
• Leistungsaufnahme bei max. Luftmenge bei 100 Pa: 298
• Thermischer Ertrag bei 70 % Luftmenge bei 50 Pa: 84,5
• Motortyp: EC (elektronisch kommutiert)
• Spannung: 230
• Frequenz: 50
• Leistung elektrisches Heizelement: 0 - 1000
• Elektrischer Anschluss: Kabel
• Energieeffizienzklasse (1253/2014/EU): A
• Geeignet für zusätzlichen VOC-Sensor: ja
• Mit internen Feuchtigkeitssensor (RH): ja
• Geeignet für (extra) Feuchtigkeitssensor (RH): ja
• Geeignet für (extra) Kohlenstoffdioxid (CO2) Sensor: ja
• Mit Bypass: ja
• Nenndurchmesser Kanal: 125
• Versorgungsfilter nach ISO 16890-1:2016: ISO Coarse
• Wirkungsgrad des Versorgungsfilters nach ISO 16890-1:2016: 75
• Abluftfilter nach ISO 16890-1:2016: ISO Coarse
• Effizienz des Abluftfilters nach ISO 16890-1:2016: 75
• Bauhöhe: 705
• Baulänge: 702
• Bautiefe: 507
• Gewicht: 58
