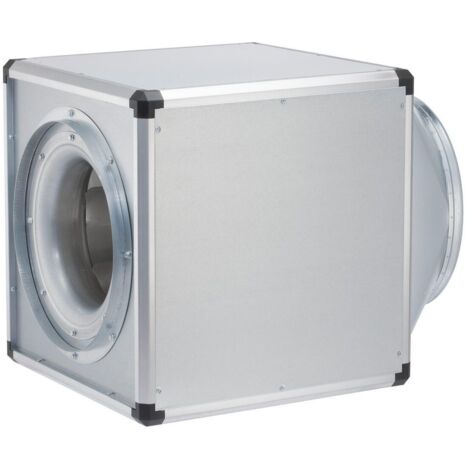

Helios GBW EC 315 Gigabox EC inkl. Formstück u. flex. Manschetten DN 315 1-PH 200-277V 50/60Hz regelbar, 05808

Helios GBW EC 315 Gigabox EC inkl. Formstück u. flex. Manschetten DN 315 1-PH 200-277V 50/60Hz regelbar, 05808

Technische Daten

• Hersteller: Helios
• Artikelnummer: 05808
• Typ: GBW EC 315
• Bezeichnung: Gigabox EC inkl. Formstück u. flex. Manschetten DN 315 1-PH 200-277V 50/60Hz regelbar
• EAN: 4010184058083
• Anschluss DN: 315 mm
• Luftleistung freiblasend: 2500 m³/h
• Nenndrehzahl: 1700 min-1
• Spannung: 230 V , 1 ph , 50 / 60 Hz
• Strom ungeregelt: 0.99 A
• Nennleistung: 220 W
• Schutzart IP: 44
• Gehäuseabstrahlung: 33 dB(A) in 4 m
• Gewicht: 31,00 kg
• Regelbarkeit: Elektrisch
• Isolationsklasse: F

Helios – Lüftungstechnik aus dem Schwarzwald

Helios Ventilatoren wurde 1923 in Schwenningen gegründet und entwickelt und produziert seine Lüftungssysteme bis heute am Hauptsitz in Villingen-Schwenningen. Auf einem Betriebsgelände von rund 100.000 m² entstehen Kleinraum- und Deckenventilatoren, Rohr-, Kanal-, Box- und Dachventilatoren, Lüftungsgeräte mit Wärmerückgewinnung für Wohnungen und Nichtwohngebäude sowie Lösungen für Entrauchung, Garagenlüftung und explosionsgefährdete Bereiche.

Energieeffizient und ausgezeichnet

Helios setzt auf energiesparende EC-Technologie und effiziente Wärmetauscher. Für Technik und Design seiner Geräte erhielt das Unternehmen in den vergangenen Jahren zahlreiche Auszeichnungen, darunter den iF Design Award, den German Design Award und den Plus X Award. Qualitäts- und Umweltmanagement sind nach ISO 9001 und ISO 14001 zertifiziert.

Verlässlich lieferbar

Nach Herstellerangabe werden rund 98 % aller Serienprodukte ab Lager geliefert, Helios-Lüftungstechnik ist in über 60 Ländern im Einsatz.

Helios bei raleo

Bei raleo finden Sie Helios-Ventilatoren, Lüftungsgeräte und Zubehör mit Original-Artikelnummer, technischen Daten, Maßzeichnung, Katalogseite, Schaltplan sowie Montage- und Betriebsvorschriften.

• Hersteller: Helios
• Artikelnummer: 05808
• Typ: GBW EC 315
• Bezeichnung: Gigabox EC inkl. Formstück u. flex. Manschetten DN 315 1-PH 200-277V 50/60Hz regelbar
• EAN: 4010184058083
• Anschluss DN: 315 mm
• Luftleistung freiblasend: 2500 m³/h
• Nenndrehzahl: 1700 min-1
• Spannung: 230 V , 1 ph , 50 / 60 Hz
• Strom ungeregelt: 0.99 A
• Nennleistung: 220 W
• Schutzart IP: 44
• Gehäuseabstrahlung: 33 dB(A) in 4 m
• Gewicht: 31,00 kg

• 1.930–6.460 m³/h
• DN 250–450
• EC, 200–277 V
• stufenlos regelbar

EC-Lüftungsboxen für 230 V

Helios GBW EC 315 Gigabox EC inkl. Formstück u. flex. Manschetten DN 315 1-PH 200-277V 50/60Hz regelbar

Helios GigaBox GBW EC – EC-Radial-Lüftungsbox 230 V, DN 250–450, bis 6.460 m³/h

Die Helios GigaBox GBW EC ist eine Radial-Lüftungsbox mit energiesparendem EC-Außenläufermotor für Einphasen-Netze von 200 bis 277 V. Das gedämmte Gehäuse mit flexiblen Manschetten sorgt für einen ruhigen Betrieb. Formstück und Manschetten werden mitgeliefert.

Sechs Typen von DN 250 bis DN 450 liefern freiblasend 1.930 bis 6.460 m³/h, bei DN 400 stehen zwei Leistungsstufen (A und B) zur Wahl. Die Drehzahl wird stufenlos am Potentiometer oder über das Regelsystem EUR-EC eingestellt.

Die Baureihe Helios GBW EC gibt es in 6 Ausführungen, die sich in Anschluss DN und Luftleistung freiblasend unterscheiden. Dieser Artikel: 315 mm, 2500 m³/h.

Helios GBW EC – Vorteile im Überblick

• EC-Technik: Drehzahlsteuerbarer Außenläufer, wartungs- und funkstörungsfrei.
• Stufenlose Einstellung: Internes Potentiometer serienmäßig, extern steuerbar.
• Temperaturüberwachung: Elektronischer Schutz von Motor und Elektronik integriert.
• Gedämmtes Gehäuse: 20 mm Paneele mit nicht brennbarer Mineralwolle.

Typische Einsatzbereiche

• Bedarfsgerechte Lüftung von Gewerbeeinheiten
• Abluftanlagen mit 230 V-Netz
• Zentrale Lüftung über Rohrleitungen DN 250–450

Eigenschaften laut Hersteller

• Energiesparende, kubische Lüftungsbox mit druck- und saugseitig verlustarmen Rohranschlussstutzen inkl. flexibler Manschetten zur Unterbindung von Körperschall und variabel einsetzbaren Gehäusepaneelen für optimale Anpassung an bauliche Gegebenheiten.
• Einfache Positionierung durch serienmäßige Kranhaken.
• Selbsttragende Gehäuse-Rahmenkonstruktion aus Aluminium-Hohlprofilen.
• Doppelwandige, 20 mm starke Seitenpaneele aus verzinktem Stahlblech, schall- und wärmeisoliert durch Auskleidung mit nicht brennbarer Mineralwolle.
• Die Gehäusepaneele können durch Zubehör, wie Wetterschutzgitter und Kondensatwanne beliebig ersetzt werden.
• Weiteres Zubehör, Wandkonsole und Wetterschutzdach zur beliebigen Montage innen und außen montierbar.
• Hochleistungs-Radial-Laufrad mit rückwärts gekrümmten Kunststoff-Schaufeln, direkt angetrieben.
• Vibrationsfreier Lauf durch dynamische Wuchtung zusammen mit dem Motor entsprechend Gütestufe 6.3 nach DIN ISO 1940 T.1.
• Antrieb durch energiesparenden, drehzahlsteuerbaren EC-Außenläufermotor in Schutzart IP54 mit höchstem Wirkungsgrad.
• Wartungs- und funkstörungsfrei, kugelgelagert.

Helios GBW EC: alle Ausführungen im Vergleich

Häufige Fragen zu Helios GBW EC

Welche Luftleistung bietet die GBW EC?

Je nach Typ 1.930 bis 6.460 m³/h freiblasend.

Wie wird die Box gesteuert?

Stufenlos über das interne oder ein externes Potentiometer oder geregelt über das Universal-Regelsystem EUR-EC.
