Helios MBW EC 280 Megabox mit EC-Motor 1-PH-230V regelbar, 410W, DN 280, 2630m3/h

Helios MBW EC 280 Megabox mit EC-Motor 1-PH-230V regelbar, 410W, DN 280, 2630m3/h

Der Helios MBW EC 280 Megabox ist ein geräuschgekapselter EC-Radial-Ventilator mit einem leistungsstarken, energiesparenden EC-Außenläufermotor. Dieses drehzahlsteuerbare Gerät ist für den Rohranschluss DN 280 konzipiert und bietet einen Volumenstrom von bis zu 2630 m³/h. Es eignet sich ideal für Lüftungsaufgaben, bei denen eine geringe Geräuschentwicklung und hohe Energieeffizienz gefordert sind.

Wie ist der Helios MBW EC 280 Megabox aufgebaut?

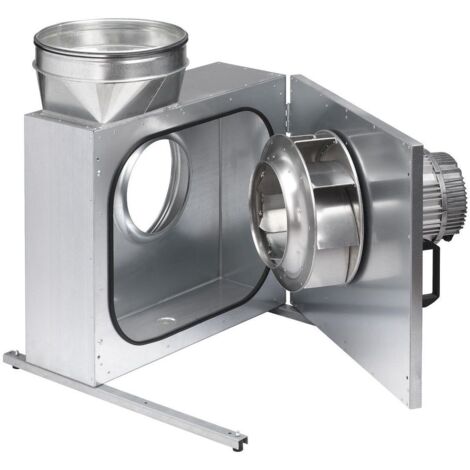

Der MBW EC 280 verfügt über ein robustes, doppelwandiges Gehäuse aus verzinktem Stahlblech, das mit 30 mm starken Mineralwoll-Dämmstoff-Platten schallisoliert ist. Die Rohranschlussstutzen sind saug- und druckseitig mit Gummilippendichtungen versehen und auf den Norm-Durchmesser DN 280 abgestimmt. Für Wartung und Reinigung lässt sich die Ventilatortür vollständig ausschwenken. Die Montage erfolgt über stabile Montageschienen mit vier Schwingungsdämpfern, die Vibrationen effektiv reduzieren. Ein Tropfschutz ist serienmäßig bei geöffneter Tür vorhanden, um Kondensatablauf zu verhindern.

Welche Motor- und Laufradeigenschaften bietet der Ventilator?

Der Ventilator ist mit einem direkt auf der Motorwelle aufgesetzten Hochleistungs-Radial-Laufrad aus Aluminium mit rückwärts gekrümmten Schaufeln ausgestattet. Der energiesparende, drehzahlsteuerbare EC-Außenläufermotor ist in Schutzart IP55 ausgeführt und liegt außerhalb des Luftstroms, was zur Geräuschminimierung beiträgt. Der Motor ist wartungs- und funkstörungsfrei sowie kugelgelagert. Eine integrierte elektronische Temperaturüberwachung schützt den EC-Motor und die Elektronik. Die dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940 sichert einen vibrationsfreien Lauf, guten Wirkungsgrad und ein niedriges Geräusch.

Wie erfolgt die Drehzahlregelung und der elektrische Anschluss?

Die Drehzahlsteuerung des Ventilators ist stufenlos möglich, entweder über ein Potentiometer oder ein Universal-Regelsystem. Der elektrische Anschluss erfolgt über einen serienmäßigen Klemmenkasten in Schutzart IP55, der außen am Motor angebracht ist.

Technische Daten

• Volumenstrom bei 0 Pa: 2630 m³/h
• Max. Druckerhöhung: 820 Pa
• Drehzahl: 2450 1/min
• Aufgenommene Leistung: 0,48 kW
• Spannung: 230 V
• Stromaufnahme: 2,10 A
• Frequenz: 50 Hz
• Schalldruckpegel in 4 m Entfernung: 56 dB(A)
• Gewicht: 33 kg
• Schutzart: IP55
• Anschlussdurchmesser: DN 280

Der Helios MBW EC 280 Megabox überzeugt durch seine hohe Leistung bei gleichzeitig niedrigem Geräuschpegel und energiesparendem Betrieb. Die stufenlose Drehzahlregelung und die robuste, schallisolierte Bauweise machen ihn zu einer zuverlässigen Lösung für anspruchsvolle Lüftungsaufgaben mit einem Volumenstrom von bis zu 2630 m³/h und einer Leistung von 0,48 kW.

Produktspezifikation

• Hersteller-Warengruppe: Rohrventilatoren und Zubehör
• Hersteller-Produktgruppe: Megabox
• Werkstoff des Gehäuses: Stahl
• Luftmenge unbelastet: 2630
• Anschlussspannung: 230
• Gleichstrommotor: nein
• Indirekter Antrieb: nein
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IP55
• Max. Lufttemperatur: 100
• Geeignet für elektronische Steuerung: ja
• Geeignet für Frequenzregelung: nein
• Geeignet für Schwachstromregelung: nein
• Geeignet für Traforegelung: nein
• Bauhöhe: 492
• Baulänge: 569
• Länge: 770
• Kanaldurchmesser Abluft: 280
