Helios SDE 160 Flexibler Rohrschalldämpfer elastisch DN 160, Länge 1m

Helios SDE 160 Flexibler Rohrschalldämpfer elastisch DN 160, Länge 1m

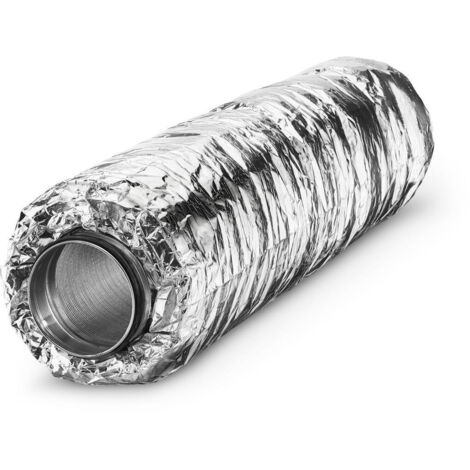

Der Helios SDE 160 ist ein flexibler Rohrschalldämpfer mit einem Nennweiten-Durchmesser von DN 160 und einer Länge von 1 Meter. Dieses robuste Bauteil aus flexiblem Aluminiumrohr ist mit einer perforierten Innenauskleidung und einer harzgebundenen Schalldämmpackung von etwa 50 mm Stärke ausgestattet. Er ist ideal zur effektiven Geräuschreduzierung in Lüftungsanlagen und gehört zur KWL-Peripherie von Helios Ventilatoren.

Wie ist der Helios SDE 160 konstruiert?

Der Rohrschalldämpfer besteht aus flexiblem Aluminium, das eine elastische Anpassung an die Rohrführung ermöglicht. Die Innenauskleidung ist perforiert und mit einer nichtbrennbaren Mineralwolle-Schalldämmpackung versehen, die mit Harz gebunden ist. Beidseitig sind Steckstutzen mit Dichtringen angebracht, die entweder direkt ins Rohr eingeschoben oder mit einer Befestigungsmanschette an Ventilator oder Rohr angeschlossen werden können. Diese Konstruktion sorgt für eine effektive Schalldämmung bei gleichzeitig einfacher Montage.

Welche Schalldämmwerte bietet der SDE 160?

Die Einfügungsdämpfung (IL) des SDE 160 variiert je nach Frequenz und ist in dB(A) angegeben. Bei niedrigen Frequenzen von 63 Hz beträgt die Dämpfung 3 dB(A), während sie bei 125 Hz bereits 23 dB(A) erreicht. Im mittleren Frequenzbereich von 250 bis 2000 Hz liegt die Dämpfung zwischen 40 und 46 dB(A), was eine deutliche Reduzierung von Lüftungsgeräuschen ermöglicht. Bei höheren Frequenzen von 4000 und 8000 Hz liegt die Dämpfung bei 31 bzw. 29 dB(A).

Was ist bei der Planung und Installation zu beachten?

Bei der Anlagenberechnung ist der vierfache Rohrreibungswiderstand des flexiblen Rohrschalldämpfers zu berücksichtigen. Dies bedeutet, dass der Druckverlust im Vergleich zu einem glatten Rohr höher ist und entsprechend in der Auslegung der Lüftungsanlage eingeplant werden muss. Die Steckstutzen mit Dichtringen ermöglichen eine flexible und dichte Verbindung.

Technische Daten

• Nennweite: DN 160
• Länge: 1 m
• Werkstoffe: Aluminium, Polyester, EPDM-Gummi, nichtbrennbare Mineralwolle
• Stärke Schalldämmpackung: ca. 50 mm
• Einfügungsdämpfung (IL) bei 125 Hz: 23 dB(A)
• Einfügungsdämpfung (IL) bei 500 Hz: 43 dB(A)
• Einfügungsdämpfung (IL) bei 1 kHz: 46 dB(A)
• Anschluss: Steckstutzen mit Dichtring beidseitig
• Rohrreibungswiderstand: 4-fach gegenüber glattem Rohr

Der Helios SDE 160 flexibler Rohrschalldämpfer bietet eine effektive Schalldämmung für Lüftungsanlagen mit DN 160 und einer Länge von 1 Meter. Die robuste Ausführung aus flexiblem Aluminiumrohr mit einer 50 mm starken Schalldämmpackung sorgt für eine deutliche Reduzierung von Geräuschen. Die Steckstutzen mit Dichtring ermöglichen eine flexible Montage, während der erhöhte Rohrreibungswiderstand bei der Anlagenplanung berücksichtigt werden muss.

Produktspezifikation

• Hersteller-Warengruppe: KWL und Zubehör
• Hersteller-Produktgruppe: KWL-Peripherie
• Zubehör: ja
• Ersatzteil: nein
