Helios ZLA 160 Zuluftautomat für Wandeinbau, DN 160, 00216

Helios ZLA 160 Zuluftautomat für Wandeinbau, DN 160, 00216

Technische Daten

• Hersteller: Helios
• Artikelnummer: 00216
• Typ: ZLA 160
• Bezeichnung: Zuluftautomat für Wandeinbau
• EAN: 4010184002161
• Anschluss DN: 160 mm
• Gewicht: 1,56 kg

Helios – Lüftungstechnik aus dem Schwarzwald

Helios Ventilatoren wurde 1923 in Schwenningen gegründet und entwickelt und produziert seine Lüftungssysteme bis heute am Hauptsitz in Villingen-Schwenningen. Auf einem Betriebsgelände von rund 100.000 m² entstehen Kleinraum- und Deckenventilatoren, Rohr-, Kanal-, Box- und Dachventilatoren, Lüftungsgeräte mit Wärmerückgewinnung für Wohnungen und Nichtwohngebäude sowie Lösungen für Entrauchung, Garagenlüftung und explosionsgefährdete Bereiche.

Energieeffizient und ausgezeichnet

Helios setzt auf energiesparende EC-Technologie und effiziente Wärmetauscher. Für Technik und Design seiner Geräte erhielt das Unternehmen in den vergangenen Jahren zahlreiche Auszeichnungen, darunter den iF Design Award, den German Design Award und den Plus X Award. Qualitäts- und Umweltmanagement sind nach ISO 9001 und ISO 14001 zertifiziert.

Verlässlich lieferbar

Nach Herstellerangabe werden rund 98 % aller Serienprodukte ab Lager geliefert, Helios-Lüftungstechnik ist in über 60 Ländern im Einsatz.

Helios bei raleo

Bei raleo finden Sie Helios-Ventilatoren, Lüftungsgeräte und Zubehör mit Original-Artikelnummer, technischen Daten, Maßzeichnung, Katalogseite, Schaltplan sowie Montage- und Betriebsvorschriften.

• Hersteller: Helios
• Artikelnummer: 00216
• Typ: ZLA 160
• Bezeichnung: Zuluftautomat für Wandeinbau
• EAN: 4010184002161
• Anschluss DN: 160 mm
• Gewicht: 1,56 kg

• DIN 1946-6
• DN 80–160
• Schalldämmung 30–35 dB
• –6 bis +20 °C

Außenluftdurchlässe für die Wohnungslüftung

Helios ZLA 160 Zuluftautomat für Wandeinbau

Helios ZLA – Zuluftautomat für den Wandeinbau, thermostatgeregelt, DN 80–160, mit Systemteilen für ZLA 125

Der Helios ZLA ist ein Zuluftautomat, also ein Außenluftdurchlass für die Wand, über den bei Abluftanlagen frische Luft in die Wohnräume nachströmt. Die Sets ZLA 80, ZLA 100 und ZLA 160 bestehen aus Thermostatventil, ausziehbarem Wandrohr, Filterpatrone der Klasse G3 und Außengitter. Ein Temperaturfühler verkleinert die Ventilöffnung, wenn es draußen kälter wird, im Bereich von –6 bis +20 °C.

Für die Nennweite 125 bietet Helios ein modulares System: Rohbauset mit Teleskoprohr DN 125 für 260–500 mm Wandstärke und Schalldämm-Element, Fassadenblende mit Insektenschutzgitter sowie Innenblenden mit konstant 22 oder 30 m³/h oder feuchtegesteuert 6–45 m³/h. Die Zuluftautomaten entsprechen DIN 1946 Teil 6.

Die Baureihe Helios ZLA gibt es in 9 Ausführungen, die sich in Typ unterscheiden. Dieser Artikel: ZLA 160.

Helios ZLA – Vorteile im Überblick

• Temperaturgeführte Öffnung: Der Ventilteller schließt bei sinkender Außentemperatur, damit im Winter weniger kalte Luft einströmt.
• Integrierter Filter: Filterpatrone G3 bei ZLA 80/100/160, G2-Filter in den Innenblenden für ZLA 125, der Filter ist durch Abnehmen des Ventiltellers leicht zu wechseln.
• Gegen Kondensat beschichtet: Die Innenseite des Ventiltellers ist isolierend beschichtet, um Tauwasser zu vermeiden.
• Schalldämmung: Das mittlere Schalldämmmaß liegt bei 30–35 dB.
• Variable Wandstärken: Das ausziehbare Wandrohr bzw. Teleskoprohr passt sich unterschiedlichen Wandaufbauten an.

Typische Einsatzbereiche

• Nachströmung bei Abluftanlagen nach DIN 1946-6
• Wohn- und Schlafräume in Neubau und Sanierung
• Wohnungen mit ELS- oder Zentralentlüftung
• Feuchtegeführte Zuluft mit ZLA 125 IB HY 6-45

Eigenschaften laut Hersteller

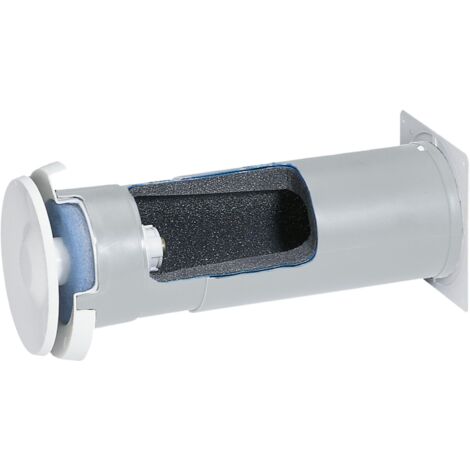

• Set bestehend aus Thermostatventil, ausziehbarem Wandrohr für variable Wandstärken, integrierter Luftfilter-Patrone Klasse G 3 und feststehendem Außengitter.
• Alle Teile aus schlagfestem Kunststoff, weiß.
• Eingebauter Temperaturfühler regelt Ventilteller-Spaltöffnung in Abhängigkeit zur Außentemperatur im Bereich von –6 Grad C bis +20 Grad C.
• Ventiltellerinnenseite zur Kondenswasservermeidung isolierend beschichtet.
• Filtereinsatz leicht wechselbar durch abnehmbaren Ventilteller, Anschlag für Grundstellungslüftung und Mindestvolumen.
• Variable Volumenstrom-Einstellung durch Tellerverstellung.
• Entsprechend DIN 1946, T.6.
• Mittleres Schalldämmaß 30-35 dB.

Helios ZLA: alle Ausführungen im Vergleich

Häufige Fragen zu Helios ZLA

Welche Teile brauche ich für einen ZLA 125?

Ein Rohbauset ZLA 125 RS mit Teleskoprohr und Schalldämm-Element, die Fassadenblende ZLA 125 FB und eine Innenblende: IB 22 oder IB 30 für konstante 22 bzw. 30 m³/h, IB HY 6-45 für feuchtegesteuerte 6–45 m³/h.

Wie regelt der Zuluftautomat die Luftmenge?

Bei ZLA 80, 100 und 160 steuert ein Temperaturfühler die Spaltöffnung abhängig von der Außentemperatur, zusätzlich lässt sich das Volumen am Ventilteller einstellen.

Für welche Wandstärken eignet sich das ZLA-125-Rohbauset?

Das Teleskoprohr DN 125 deckt Wandstärken von 260 bis 500 mm ab.
