Allgemeine Beschreibung

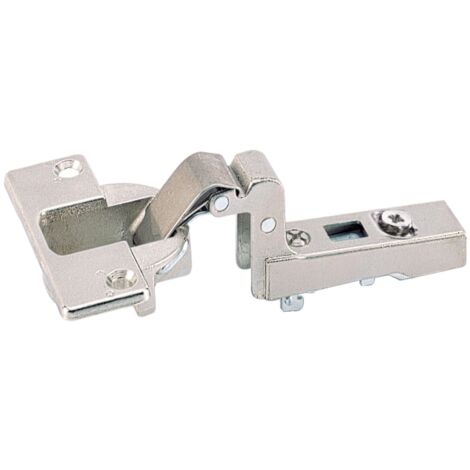

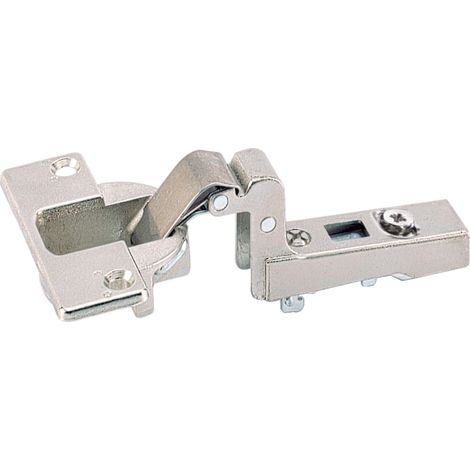

Das Intermat 9935 Dicktürscharnier von HETTICH ist speziell für einliegende Türen konzipiert und eignet sich für Türdicken von 26 bis 43 mm. Es verfügt über eine Schließautomatik und bietet eine hohe Qualitätseinstufung nach EN 15570, Level 2. Der Öffnungswinkel beträgt 95°, was eine einfache Handhabung ermöglicht.Technische daten
- Ausführung: einliegend
- Basis: -3 mm
- Öffnungswinkel: 95°
- Türdicke: 26 - 43 mm
- TH-Bohrbild: 52 x 5,5 mm
- Topftiefe: 13.7 mm
- Topf-ø: 40 mm
- Material: Zinkdruckguss, vernickelt
Kompatibilität und Zubehör
Die Montageplatte ist nicht im Lieferumfang enthalten und muss separat bestellt werden. Benötigtes Zubehör umfasst unter anderem:
- 9075081
- 9117342
- 9071665
- 9071666
- 9075082
- 9075083
- 9071668
- 9071667
- 9117341
- 9075080
- 9133538
- 9133540
- 9133534
- 9133536
- 9075063
- 9075060
- 9075061
- 9075062
- 9071625
- 9071629
- 9075055
- 9075058
- 9075057
- 9090884
- 9075056
- 9071628
- 9090882
- 9075059
- 9071627
- 9071626
- 9071657
- 9071658
- 9071655
- 9071656
- 9075073
- 9075070
- 9075071
- 9075085
- 9075087
- 9075005
- 9071670
- 9075006
- 9071672
- 9075072
- 9071673
- 9075086
- 9071671
- 9075009
- 9075088
- 9075007
- 9075008
- 9071652
- 9075068
- 9075067
- 9071653
- 9071650
- 9071651
- 9075066
- 9075065
Installation
Die Montage erfolgt durch Anschrauben. Höhenverstellung ist über die Montageplatte möglich, während die integrierte Auflagenverstellung und Tiefenverstellung zusätzliche Anpassungen ermöglichen.
Anwendung
Das Dicktürscharnier ist ideal für die Konstruktion von Möbeln mit einliegenden Türen und bietet durch seine Verstellmöglichkeiten eine flexible Anwendung.
Weitere Informationen
Die Schließmechanik ist mit einer Feder ausgestattet, die eine sanfte und sichere Schließung der Tür gewährleistet.
