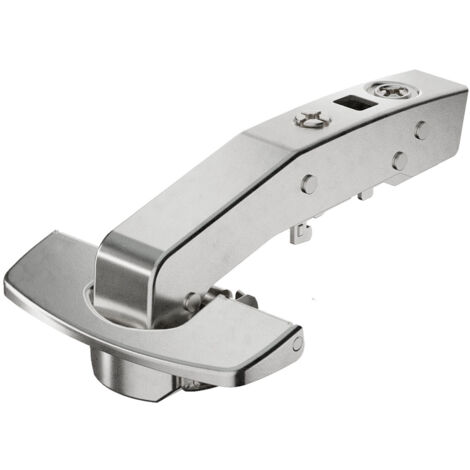

Sensys Winkelscharnier W90 mit Dämpfung 8639i W90 verni. einl. 95°THS55FIX

Einleitung Topfscharnier Sensys 8639i W90, 95°Eigenschaften • Sensys Winkelscharnier W90 \n• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8639i W90) \n• Qualitätseinstufung nach EN 15570, Level 3 \n• Öffnungswinkel 95° \n• Für Türdicke 15 - 28 mm \n• Bohrbild TH 52 x 5,5 mm, TS 48 x 6 mm \n• Topftiefe 12.8 mm \n• Integrierte Verstellung für den Türversprung +1 mm / -2 mm \n• Integrierte Fugenverstellung +3 mm / -2 mm \n• Höhenverstellung über MontageplatteAnwendung • Für Eckschränke, für Holztüren \n• MöbelLieferumfang • Ohne Abdeckkappen und Montageplatte Technische Daten:

• Basis: Topfscharnier
• Montage: Schnellmontage Fix
• Dämpfung: Mit Dämpfung
• Anschlagart: Für einliegende Türen
• Schließsystem: Mit Schließautomatik
• Türeinstellung: 3-dimensional
• Türstärke min.: 15 mm
• Türstärke max.: 28 mm
• Durchmesser Topfbohrung: 35 mm
• Tiefe Topfbohrung: 12,8 mm
• Topfbezeichnung: THS 55
• Topfausführung: Im Sensys Design
• Öffnungswinkel: 95 °
• Winkelanschlag: 90 °
• Tiefenverstellung max.: 12,8 mm
• Höhenverstellung: Über Montageplatte
• Fugenverstellung min.: -2 mm
• Fugenverstellung max.: 3 mm
• Türversprung min.: 1 mm
• Türversprung max.: 2 mm
• Basis (Topfüberstand): 4 mm
• Mindestbohrtiefe: 12,9 mm
• Lochreihenabstand: 37 mm
• Qualitätseinstufung: EN 15570, Level 2
• Oberfläche: Vernickelt
• Technik: Aufklipstechnik
• Werkstoff Scharnierarm: Zinkdruckguss
• Werkstoff Scharniertopf: Stahl

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Basis: Topfscharnier
• Montage: Schnellmontage Fix
• Dämpfung: Mit Dämpfung
• Anschlagart: Für einliegende Türen
• Schließsystem: Mit Schließautomatik
• Türeinstellung: Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
  Technische Daten:
  • Basis: Topfscharnier
  • Montage: Schnellmontage Fix
  • Dämpfung: Mit Dämpfung
  • Anschlagart: Für einliegende Türen
  • Schließsystem: Mit Schließautomatik
  • Türeinstellung: 3-dimensional
  • Türstärke min.: 15 mm
  • Türstärke max.: 28 mm
  • Durchmesser Topfbohrung: 35 mm
  • Tiefe Topfbohrung: 12,8 mm
  • Topfbezeichnung: THS 55
  • Topfausführung: Im Sensys Design
  • Öffnungswinkel: 95 °
  • Winkelanschlag: 90 °
  • Tiefenverstellung max.: 12,8 mm
  • Höhenverstellung: Über Montageplatte
  • Fugenverstellung min.: -2 mm
  • Fugenverstellung max.: 3 mm
  • Türversprung min.: 1 mm
  • Türversprung max.: 2 mm
  • Basis (Topfüberstand): 4 mm
  • Mindestbohrtiefe: 12,9 mm
  • Lochreihenabstand: 37 mm
  • Qualitätseinstufung: EN 15570, Level 2
  • Oberfläche: Vernickelt
  • Technik: Aufklipstechnik
  • Werkstoff Scharnierarm: Zinkdruckguss
  • Werkstoff Scharniertopf: Stahl

  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
