Allgemeine Beschreibung

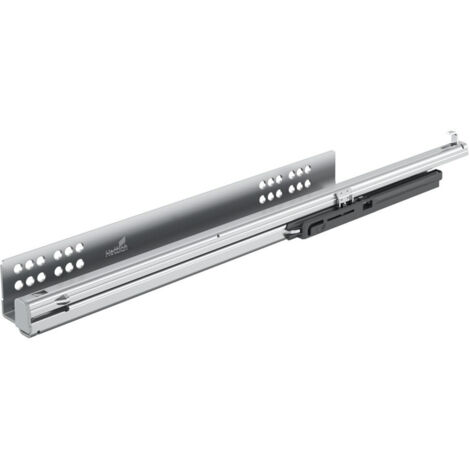

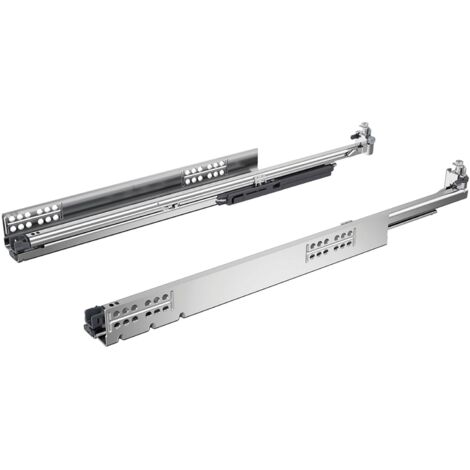

Der Hettich Unterflur-Vollauszug Quadro V6 mit Silent System ist eine hochwertige Auszugsführung, die für Schubkästen mit einer Zargendicke von bis zu 16 mm geeignet ist. Mit einer Nennlänge von 480 mm bietet dieser Vollauszug eine zuverlässige und leise Funktionalität, ideal für Möbelanwendungen.Technische daten
- Anschlagseite: Rechts
- Einbaubreite: 20 mm
- Korpusseitenstärke: 16 mm
- Lagerung: Kugelgelagert
- Montage: Aufschiebemontage
- Nennlänge: 480 mm
- Oberfläche: Verzinkt
- Basis: Vollauszug
- Verstellmöglichkeit: Werkzeuglose Höhenverstellung
- Werkstoff: Stahl
- Ausführung: Mit Silent System
- Einbautiefe min.: 493 mm
- Führungsart: Verdeckte Führung
- Korpustiefe (min.): 493 mm
- Lochabstand b1: 256 mm
- Schubkastenlänge: 480 mm
- Zargendicke max.: 20 mm (Zargendicke 16 mm)
Kompatibilität und Zubehör
- Optional: Schnäpper / Aufsteckhalter für Tablaranwendungen
- Optional: Tablarbodenarretierung
Installation
Die Montage erfolgt durch Aufschiebemontage mit Schnäppern und ermöglicht eine werkzeuglose Höhenverstellung.
Anwendung
Geeignet für Möbel und insbesondere für InnoTech Anwendungen.
Weitere Informationen
Bei Einsatz von Schnäpper / Aufsteckhalter für Tablarböden verringert sich die Tablarbodenlänge um 12 mm (NL - 12 mm).
