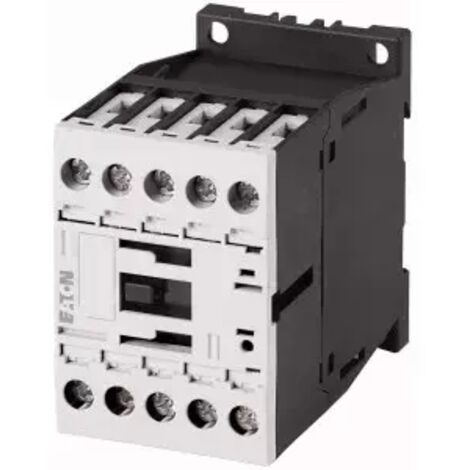

Hilfsschütz 4S0Ö, AC DILA-40 (24V50HZ)

EATON Hilfsschütz 4S AC, 24V50Hz, 276316

• Modell: DILA-40(24V50HZ)
• Montageart: DIN-Schiene
• Breite: 45 mm
• Höhe: 68 mm
• Tiefe: 75 mm
• Schnittstelle: Nein
• Anzahl der Hilfskontakte als Schließer: 4
• Anzahl der Hilfskontakte als Öffner: 0
• Bemessungsbetriebsstrom Ie, 400 V: 4 A
• Geeignet für Handbedienung: Nein
• Anzahl der Hilfskontakte als Wechsler: 0
• Bemessungssteuerspeisespannung AC 50 Hz: 24 V
• Bemessungssteuerspeisespannung AC 60 Hz: 0 V
• Bemessungssteuerspeisespannung DC: 0 V
• Spannungsart der Betriebsspannung: AC/DC
• Mit LED-Anzeige: Nein
• Bemessungsschaltstrom: 16 A
• Anschlussart Hilfsstromkreis: Schraubanschluss
• Anzahl der Hilfskontakte als Öffner, verzögert schaltend: 0
• Anzahl der Hilfskontakte als Schließer, voreilend: 0
• Bemessungsbetriebsstrom: 16 A
• Betriebsspannung AC 50 Hz: 17 V
• Betriebsspannung AC 60 Hz: 17 V
• Betriebsspannung DC: 24 V
• Spannungsart zur Betätigung: AC
• Zolltarifnummer: 85364900

Hilfsschütz

Sortiment: DILA Relais

Anwendung

Hilfsschütze

Beschreibung

Basisgeräte mit positiven Betriebskontakten

Anschlusstechnik

Schraubklemmen

Bemessungsbetriebsstrom

• AC-15 220 V 230 V 240 V: Ie= 4 A
• 380 V 400 V 415 V: Ie= 4 A

Kontakte

S = Schließer: 4 S

Codenummer und Version der Kombination

Unterscheidungsnummer: 40D

Kombinierbar mit Hilfsschaltermodul

DILA-XHI(V)…

Betätigungsspannung

24 V 50 Hz

Stromart

AC/DC: Wechselstrombetätigung

Schutzart

IP20

Hinweise

• Kontaktnummern gemäß EN 50011
• Markierungen Spulenanschluss gemäß EN 50005

Normen und Bestimmungen

• IEC/EN 60947
• EN 60947-5-1
• VDE 0660
• UL
• CSA
