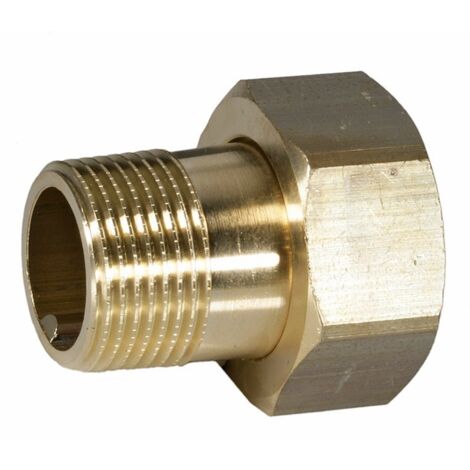

Resideo Anschlussverschraubung VST06 Messing A, 1/2"

Resideo Anschlussverschraubung VST06 Messing A, 1/2"

Die Resideo Anschlussverschraubung VST06 Messing A, 1/2" ist eine robuste und normgerechte Verbindungslösung für Ventile mit Außengewinde. Sie ist flachdichtend nach DIN ISO 228 ausgeführt und eignet sich ideal für den Einsatz in Wasserinstallationen. Als Ersatzteil ist sie baugleich mit dem ehemaligen Honeywell-Modell Braukmann VST06-1/2A und ermöglicht eine sichere und dichte Verbindung.

Wie ist die Anschlussverschraubung VST06 aufgebaut?

Die Resideo Anschlussverschraubung VST06 ist eine 3-teilige Ausführung, die für eine einfache und geradlinige Installation konzipiert ist. Sie besteht aus zwei Überwurfmuttern, Gewindetüllen mit kegligem Außengewinde nach DIN EN 10226 sowie Dichtringen. Die Dichtungen sind aus hochwertigem Nitrilkautschuk (NBR) gefertigt, was eine zuverlässige Abdichtung und Beständigkeit gegenüber verschiedenen Medien und Temperaturen sicherstellt. Die Schlüsselweite der Verschraubung beträgt 30 mm.

Welche Anschlüsse bietet die Verschraubung?

Diese Anschlussverschraubung verfügt über ein Innengewinde zylindrisch (BSPP) als Anschluss 1 und ein Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) als Anschluss 2. Beide Anschlüsse haben einen Nenndurchmesser von 1/2 Zoll (DN 15). Der Ventilanschluss ist flachdichtend ausgeführt und hat eine Größe von G 3/4, was die Kompatibilität mit entsprechenden Ventilen sicherstellt.

Welche technischen Eigenschaften zeichnen die VST06 aus?

Die Anschlussverschraubung ist vollständig aus Messing gefertigt, wobei die Werkstoffgüte CuZn39Pb3 (CW617N) für beide Anschlüsse verwendet wird. Dies bietet eine hohe Korrosionsbeständigkeit und Langlebigkeit im Einsatz. Die Verschraubung ist für einen maximalen Arbeitsdruck von 16 bar bei 20 °C ausgelegt und kann in einem breiten Mediumtemperaturbereich von -20 °C bis 110 °C eingesetzt werden. Die Oberflächen der Anschlüsse sind unbehandelt.

Sind spezielle Zertifizierungen vorhanden?

Für die Resideo Anschlussverschraubung VST06 liegen keine spezifischen Zertifizierungen oder Prüfsiegel wie DIN-CERTCO, VdS, TÜV oder DVGW vor. Dies ist im Bereich von Ersatzteilen für Wasserinstallationen üblich, bei denen die Normkonformität der verwendeten Materialien und die bewährte Bauweise im Vordergrund stehen.

Technische Daten

• Typ: Braukmann VST06-1/2A
• Ausführung: 3-teilig
• Schlüsselweite: 30 mm
• Anschluss 1: Innengewinde zylindrisch (BSPP), 1/2 Zoll (DN 15)
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1), 1/2 Zoll (DN 15)
• Ventilanschluss: flachdichtend, G 3/4
• Werkstoff: Messing (CuZn39Pb3, CW617N)
• Dichtungsmaterial: Nitrilkautschuk (NBR)
• Max. Arbeitsdruck: 16 bar bei 20 °C
• Mediumtemperatur: -20 bis 110 °C

Die Resideo Anschlussverschraubung VST06 Messing A, 1/2" stellt eine zuverlässige und langlebige Verbindungslösung für Wasserinstallationen dar. Ihre 3-teilige Ausführung aus Messing mit NBR-Dichtungen, die Eignung für Drücke bis 16 bar und Mediumtemperaturen von -20 °C bis 110 °C, sowie die Kompatibilität mit Ventilen nach DIN ISO 228 machen sie zu einer essenziellen Komponente für den Werterhalt und die Funktionalität von Armaturen und Rohrleitungen.

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Ersatzteile Wasserarmaturen
• Hersteller-Artikelnummer: VST06-1/2A
• Ausführung: 3-teilig
• Form: gerade
• Schlüsselweite: 30
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Hauptfarbe Fitting: Messing
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: 1/2 Zoll (15)
• Exzentrisch: nein
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Mit Stoßnocken: nein
• FM-Prüfung: nein
• UL-Prüfung: nein
• LPCB-Prüfung: nein
• Material Dichtung: Nitrilkautschuk NBR
• Reduzierend: nein
• Max. Arbeitsdruck bei 20 °C: 16
• Mediumtemperatur (Dauerbetrieb): -20 - 110
• Nenndurchmesser Anschluss 1: 1/2 Zoll (15)
• Mit thermischer Isolierung: nein
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: Messing
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 1: CuZn39Pb3 (CW617N)
• Werkstoffgüte Anschluss 2: CuZn39Pb3 (CW617N)
• DIN-CERTCO-Zertifikat: nein
• VdS-geprüft: nein
• Mit TÜV-Zulassung: nein
• DVGW-Siegel für Gas: nein
• DVGW-Siegel für Wasser: nein
• Zertifiziert nach NF 545: nein
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
• KOMO-Prüfsiegel: nein
• Gastec QA - AR 214 (H2): nein
• Typenzulassung nach BBR/EKS: nein
• Trinkwasserkonform nach UBA: Ja
