Allgemeine Beschreibung

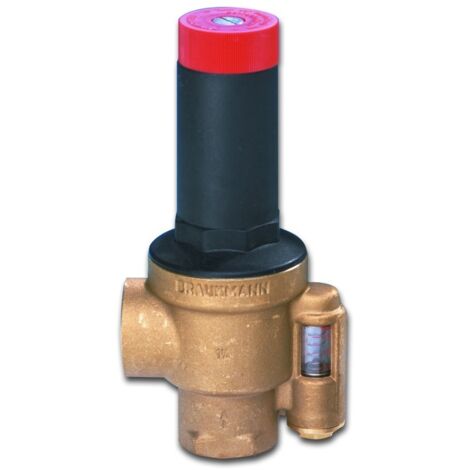

Das Resideo Überströmventil DU146 ist ein hochwertiges Differenzdruck-Überströmventil mit einem Gehäuse aus Messing. Es ist speziell für PWW-Heizungen konzipiert und werkseitig auf 0,2 bar eingestellt. Das Ventil verfügt über eine Differenzdruck-Anzeige und ist mit einem Schauglas aus hochbeständigem Glas sowie einem Sicherheits-Kunststoffeinsatz ausgestattet.Technische daten
- Material des Gehäuses: Messing, entzinkungsbeständig (DZR)
- Höhe: 160 mm
- Nennweite: 3/4 Zoll (20)
- Max. Mediumtemperatur: 110 °C
- Medium: Wasser oder Wasser-Glykol-Gemisch gemäß VDI Richtlinie 2035
- Mediumtemperatur (Dauerbetrieb): 2 °C - 110 °C
- Betriebsdruck: 3 bar
- Einstellbereich: 5 kPa - 50 kPa
- Max. Arbeitsdruck bei 20 °C: 300
- Länge Anschluss 1: 60 mm
- Länge Anschluss 2: 36 mm
- Durchmesser Handrad: 38 mm
- Winkel der Spindel: 180°
- Gerätewinkel: 90°
Kompatibilität und Zubehör
Das Ventil ist kompatibel mit PWW-Heizungen und kann in verschiedenen Heizsystemen eingesetzt werden. Es sind keine spezifischen Zubehörteile angegeben.Installation
Das Ventil wird mit Innengewinde DIN 2999 installiert. Es ist in Eckausführung mit Ein- und Ausgangsinnengewinde erhältlich.Anwendung
Das Resideo Überströmventil DU146 wird in Heizsystemen verwendet, um den Differenzdruck zu regulieren und eine optimale Funktion der Heizungsanlage zu gewährleisten.Weitere Informationen
- Hersteller-Artikelnummer: DU146-3/4A
- Oberflächenschutz: unbehandelt
- Membrangesteuert: ja
- Mit Impulsleitung: nein
- Mit Kupplungsanschluss 1: nein
- Mit Kupplungsanschluss 2: nein
