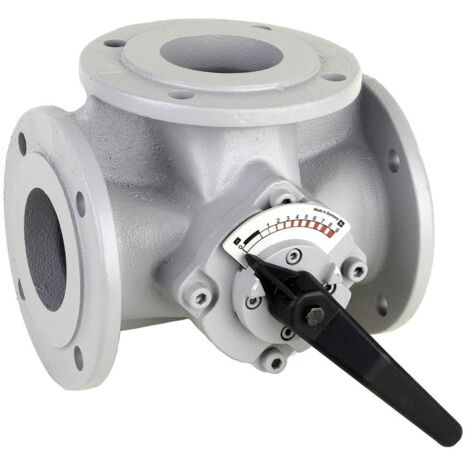

Resideo 3-Wege-Flanschenmischer DR GG 20, PN 6, abgewinkelt DN 50, Grau

Resideo 3-Wege-Flanschenmischer DR GG 20, PN 6, abgewinkelt DN 50, Grau

Der Resideo 3-Wege-Flanschenmischer DR GG 20 ist ein robuster Mischer mit abgewinkeltem Durchgang, ausgeführt in Grauguss (GG 20) und ausgelegt für einen Nenndruck von PN 6. Mit einer Nennweite von DN 50 und einem Kvs-Wert von 40 eignet sich der Mischer für den Einsatz in Wassersystemen mit bis zu 50 % Glykolanteil. Die doppelte O-Ring-Abdichtung und die verchromte Mischerküken-Oberfläche ermöglichen eine zuverlässige Funktion bei Mediumtemperaturen von 2 bis 130 Grad Celsius.

Wie ist der Aufbau und das Material des Resideo 3-Wege-Flanschenmischers?

Der Flanschenmischer verfügt über ein Gehäuse aus hochwertigem Gusseisen EN-GJL-200 (GG 20), das durch eine Grundierung vor Korrosion geschützt ist. Das Mischerküken ist verchromt und mit Spezialfett behandelt, um die Langlebigkeit und die Dichtheit zu verbessern. Die Konstruktion ist abgewinkelt ausgeführt, was den Einbau in kompakte Anlagen erleichtert. Die Anschlüsse sind als Flansch ausgeführt, passend für Rohrdurchmesser von 50 mm.

Welche technischen Eigenschaften und Leistungsmerkmale bietet der Mischer?

Der Mischer hat einen Kvs-Wert von 40 mit einem Leckverlust von 1 Prozent, was auf eine effiziente Durchflussregelung hinweist. Die Regelcharakteristik ist gleichprozentig für den Hauptstrom und linear für den Bypass, was eine präzise Steuerung der Mischverhältnisse ermöglicht. Der Nenndruck beträgt PN 6, wodurch der Mischer für mittlere Druckbereiche geeignet ist. Die Mediumtemperatur kann dauerhaft zwischen 2 und 130 Grad Celsius liegen, was den Einsatz in verschiedenen Heizungs- und Kühlkreisläufen erlaubt.

Wie ist die Anschluss- und Einbausituation des Flanschenmischers?

Der Mischer ist mit Flanschanschlüssen ausgestattet, die jeweils eine Länge von 95 mm aufweisen. Der Kesselanschluss kann sowohl links als auch rechts erfolgen, was Flexibilität bei der Installation bietet. Es sind keine Kupplungsanschlüsse oder T-Stücke für 4-Wege-Anschlüsse integriert, was die Einbausituation vereinfacht und auf den vorgesehenen Einsatzbereich fokussiert.

Welche Medien sind für den Einsatz mit dem Resideo 3-Wege-Flanschenmischer geeignet?

Das Gerät ist für Wasser mit einem Glykolanteil von bis zu 50 Prozent ausgelegt, entsprechend den Vorgaben der VDI 2035. Dies ermöglicht den Einsatz in Heizungsanlagen, die Frostschutzmittel enthalten, ohne die Funktionalität zu beeinträchtigen. Die Temperaturbeständigkeit von 2 bis 130 Grad Celsius deckt dabei die üblichen Betriebsbedingungen in Heiz- und Kühlkreisläufen ab.

Technische Daten

• Werkstoff des Gehäuses: Gusseisen EN-GJL-200 (GG 20)
• Druckstufe: PN 6
• Nennweite: DN 50
• Kvs-Wert: 40
• Leckverlust des Kvs-Wertes: 1 %
• Regelcharakteristik: gleichprozentig (Hauptstrom), linear (Bypass)
• Medium: Wasser mit max. 50 % Glykol
• Mediumtemperatur (Dauerbetrieb): 2 - 130 °C
• Anschlüsse: Flansch, Länge je Anschluss 95 mm
• Ausführung: abgewinkelt

Der Resideo 3-Wege-Flanschenmischer DR GG 20 überzeugt durch seine robuste Bauweise aus Grauguss, die flexible Anschlussmöglichkeiten und die präzise Regelung mit einem Kvs-Wert von 40. Die Eignung für Wasser-Glykol-Gemische und die Temperaturbeständigkeit bis 130 Grad Celsius machen ihn zu einer zuverlässigen Komponente für Heizungs- und Kühlanlagen mit mittleren Druckanforderungen.

Produktspezifikation

• Hersteller-Warengruppe: Regelung
• Hersteller-Produktgruppe: Mischer und Stellmotoren
• Hersteller-Artikelnummer: DR50FA
• Oberflächenschutz: Grundierung
• Werkstoffgüte: Gusseisen EN-GJL-200 (GG 20)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 6
• Rohraußendurchmesser alle Anschlüsse: 50
• Mit Kupplungsanschluss 3: nein
• Druckstufe Flansch: PN 6
• Länge Anschluss 1: 95
• Länge Anschluss 2: 95
• Länge Anschluss 3: 95
• Mit T-Stück für 4-Wege-Anschluss: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 40
• Mediumtemperatur (Dauerbetrieb): 2 - 130
• Nenndurchmesser: DN 50
• Leckverlust des Kvs-Wertes: 1
• Kennlinien-Charakteristik: gleichprozentig
• Kvs-Wert Bypass: 40
• Leckverlust des Kvs-Wertes Bypass: 1
• Kennlinien-Charakteristik Bypass: linear
• Einbauweise verteilend: nein
