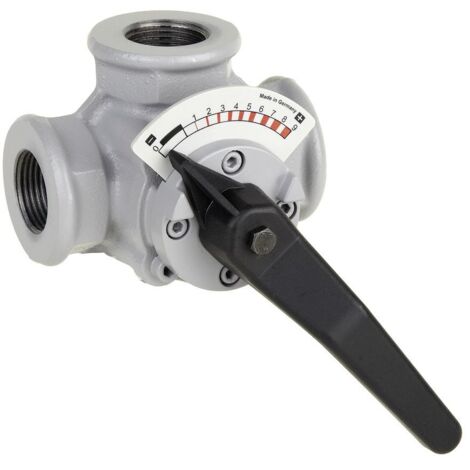

Resideo 3-Wege-Muffenmischer DR GG 20, PN 6, abgewinkelt DN 25, Grau

Resideo 3-Wege-Muffenmischer DR GG 20, PN 6, abgewinkelt DN 25, Grau

Der Resideo 3-Wege-Muffenmischer DR GG 20 ist ein robustes Bauteil für die präzise Regelung in Heizungs- und Kühlsystemen. Gefertigt aus hochwertigem Grauguss GG 20, ist dieser Mischer für einen Nenndruck von PN 6 und eine Nennweite von DN 25 ausgelegt. Er verfügt über einen abgewinkelten Durchgang in Muffenausführung und ist für Mediumtemperaturen von 2 °C bis 130 °C geeignet, wobei er Wasser mit bis zu 50 % Glykol verarbeiten kann.

Welche Konstruktionsmerkmale zeichnen den Resideo 3-Wege-Muffenmischer aus?

Der Muffenmischer der Serie DR von Resideo ist mit einem robusten Gehäuse aus Gusseisen EN-GJL-200 (GG 20) ausgestattet, das durch eine Grundierung geschützt ist. Der abgewinkelte Durchgang in Muffenausführung ermöglicht eine flexible Installation. Ein verchromtes Mischerküken, das mit Spezialfett behandelt wurde, sorgt zusammen mit einer doppelten O-Ring-Abdichtung für eine zuverlässige Funktion und minimiert Leckverluste. Der Kesselanschluss kann wahlweise links oder rechts erfolgen.

Für welche Medien und Temperaturbereiche ist der Mischer geeignet?

Dieser 3-Wege-Muffenmischer ist für den Einsatz mit Wasser und Wasser-Glykol-Gemischen mit einem Glykolanteil von maximal 50 % nach VDI 2035 konzipiert. Er ist für einen weiten Mediumtemperaturbereich von 2 °C bis 130 °C ausgelegt. Mit einem Nenndruck von PN 6 und einer Nennweite von DN 25 ist der Mischer vielseitig in verschiedenen Systemen einsetzbar, die Innengewindeanschlüsse nutzen.

Welche technischen Leistungsdaten bietet der Mischer?

Der Resideo 3-Wege-Muffenmischer weist einen Kvs-Wert von 10 auf, mit einem Leckverlust des Kvs-Wertes von 1 %. Die Regelcharakteristik ist für den Hauptstrom gleichprozentig und für den Bypass linear, was eine präzise Steuerung des Mediumflusses ermöglicht.

Technische Daten

• Werkstoff des Gehäuses: Gusseisen EN-GJL-200 (GG 20)
• Oberflächenschutz: Grundierung
• Nenndruck: PN 6
• Nennweite: DN 25
• Anschlüsse: Innengewinde
• Kvs-Wert: 10
• Leckverlust des Kvs-Wertes: 1 %
• Regelcharakteristik: gleichprozentig (Hauptstrom), linear (Bypass)
• Medium: Wasser, mit max. 50 % Glykol nach VDI 2035
• Mediumtemperatur: 2 °C - 130 °C

Der Resideo 3-Wege-Muffenmischer DR GG 20 bietet eine langlebige und präzise Lösung für die Temperaturregelung in Heiz- und Kühlsystemen. Seine robuste Bauweise aus Grauguss, der Nenndruck von PN 6 und die Eignung für Mediumtemperaturen von 2 °C bis 130 °C ermöglichen eine zuverlässige Funktion. Mit einem Kvs-Wert von 10 und der differenzierten Regelcharakteristik ermöglicht dieser Mischer eine effiziente Steuerung des Mediumflusses.

Produktspezifikation

• Hersteller-Warengruppe: Regelung
• Hersteller-Produktgruppe: Mischer und Stellmotoren
• Hersteller-Artikelnummer: DR25MA
• Oberflächenschutz: Grundierung
• Werkstoffgüte: Gusseisen EN-GJL-200 (GG 20)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 6
• Rohraußendurchmesser alle Anschlüsse: 25
• Mit Kupplungsanschluss 3: nein
• Länge Anschluss 1: 58
• Länge Anschluss 2: 58
• Länge Anschluss 3: 58
• Mit T-Stück für 4-Wege-Anschluss: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 10
• Mediumtemperatur (Dauerbetrieb): 2 - 130
• Nenndurchmesser: DN 25
• Leckverlust des Kvs-Wertes: 1
• Kennlinien-Charakteristik: gleichprozentig
• Kvs-Wert Bypass: 10
• Leckverlust des Kvs-Wertes Bypass: 1
• Kennlinien-Charakteristik Bypass: linear
• Einbauweise verteilend: nein
