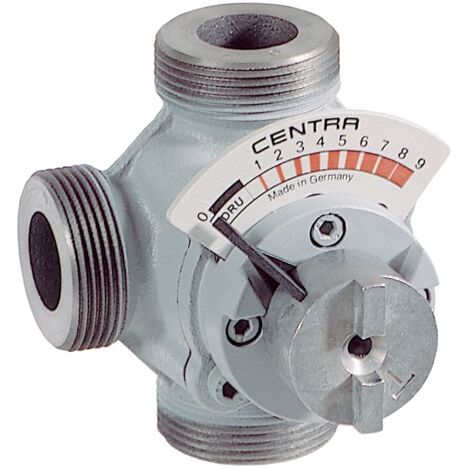

Resideo 3-Wege-Universal-Mischer DRU GG 20, PN 10 DN 25, Kvs-Wert 4,0, Grau

Resideo 3-Wege-Universal-Mischer DRU GG 20, PN 10 DN 25, Kvs-Wert 4,0, Grau

Der Resideo 3-Wege-Universal-Mischer DRU GG 20 ist ein vielseitiges Bauteil für Heizungs- und Klimaanlagen. Gefertigt aus robustem Grauguss GG 20, ist dieser Mischer für einen Nenndruck von PN 10 und eine Nennweite von DN 25 ausgelegt. Mit einem Kvs-Wert von 4,0 ermöglicht er eine präzise Regelung von Wasser oder Wasser-Glykol-Gemischen. Er ist für geraden und abgewinkelten Durchgang geeignet und wird inklusive Wärmedämmschalen geliefert.

Wie ist der Resideo Universal-Mischer konstruiert?

Das Gehäuse und der Drehschieber des Resideo Dreiwege-Universal-Mischers der Serie DRU bestehen aus Grauguss GG 20. Der Drehschieber ist verchromt, was die Verschleißfestigkeit erhöht. Die Oberfläche des Gehäuses ist grundiert, um einen Basisschutz gegen Korrosion zu bieten. Die Anschlüsse sind als Außengewinde ausgeführt und haben einen Rohraußendurchmesser von 25 mm (DN 25). Die Bauhöhe bis zur Achse beträgt 89 mm, und die Anschlusslängen betragen jeweils 55 mm.

Welche Regelcharakteristik und Leistungswerte bietet der Mischer?

Der Resideo DRU Mischer verfügt über eine gleichprozentige Regelcharakteristik, die eine präzise und stufenlose Einstellung des Durchflusses ermöglicht. Der Kvs-Wert beträgt 4,0, welcher den Volumenstrom bei einem Druckverlust von 1 bar angibt. Der Leckverlust liegt bei weniger als 1 % des Kvs-Wertes bei 1,0 bar, was auf eine gute Dichtheit hinweist. Der Bypass besitzt eine lineare Kennlinie mit ebenfalls einem Kvs-Wert von 4 und einem Leckverlust von 1 %.

Für welche Medien und Betriebsbedingungen ist der Mischer geeignet?

Dieser Universal-Mischer ist für den Einsatz mit Wasser sowie Wasser-Glykol-Gemischen mit einem Glykolanteil von maximal 50 % nach VDI 2035 konzipiert. Der Betrieb ist in einem breiten Temperaturbereich möglich, von einer minimalen Mediumtemperatur von 2 °C bis zu einer maximalen Mediumtemperatur von 130 °C. Der Nenndruck beträgt PN 10, was den Einsatz in Systemen mit einem maximalen Betriebsdruck von 10 bar ermöglicht.

Technische Daten

• Werkstoff Gehäuse: Gusseisen EN-GJL-200 (GG 20)
• Nenndruck: PN 10
• Nennweite: DN 25
• Kvs-Wert: 4,0
• Leckverlust des Kvs-Wertes: 1 %
• Mediumtemperatur: 2 °C - 130 °C
• Anschlüsse: Außengewinde
• Regelcharakteristik: gleichprozentig/linear
• Rohraußendurchmesser: 25 mm
• Höhe Achse: 89 mm

Der Resideo 3-Wege-Universal-Mischer DRU GG 20 überzeugt durch seine robuste Bauweise aus Gusseisen und verchromtem Drehschieber sowie seine präzise Regelung mit einem Kvs-Wert von 4,0. Die Eignung für Wasser und Glykolgemische bis 50 % bei Mediumtemperaturen bis 130 °C macht ihn zu einer zuverlässigen Komponente für Heizungs- und Kühlkreisläufe.

Lieferumfang

• 1x Resideo 3-Wege-Universal-Mischer DRU
• 1x Wärmedämmschalen

Produktspezifikation

• Hersteller-Warengruppe: Regelung
• Hersteller-Produktgruppe: Mischer und Stellmotoren
• Hersteller-Artikelnummer: DRU25-4.0
• Oberflächenschutz: Grundierung
• Werkstoffgüte: Gusseisen EN-GJL-200 (GG 20)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 10
• Rohraußendurchmesser alle Anschlüsse: 25
• Mit Kupplungsanschluss 3: nein
• Länge Anschluss 1: 55
• Länge Anschluss 2: 55
• Länge Anschluss 3: 55
• Höhe Achse: 89
• Mit T-Stück für 4-Wege-Anschluss: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 4
• Mediumtemperatur (Dauerbetrieb): 2 - 130
• Nenndurchmesser: DN 25
• Leckverlust des Kvs-Wertes: 1
• Kennlinien-Charakteristik: gleichprozentig
• Kvs-Wert Bypass: 4
• Leckverlust des Kvs-Wertes Bypass: 1
• Kennlinien-Charakteristik Bypass: linear
• Einbauweise verteilend: nein
