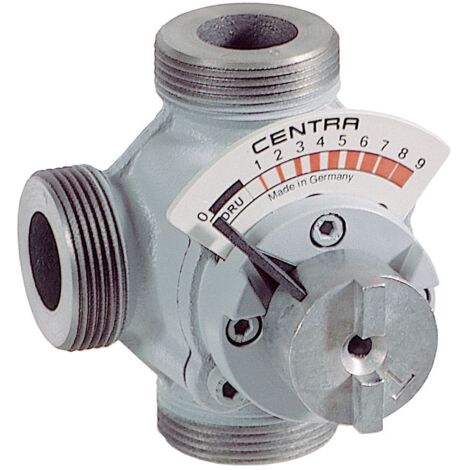

Resideo 3-Wege-Universal-Mischer DRU GG 20, PN 10 DN 25, Kvs-Wert 6,3, Grau

Resideo 3-Wege-Universal-Mischer DRU GG 20, PN 10 DN 25, Kvs-Wert 6,3, Grau

Der Resideo 3-Wege-Universal-Mischer der Serie DRU ist eine robuste Komponente für Heizungs- und Klimaanlagen. Er ist für geraden und abgewinkelten Durchgang konzipiert und zeichnet sich durch sein Gehäuse aus Gusseisen GG 20 sowie einen verchromten Drehschieber aus. Mit einem Kvs-Wert von 6,3 und einer Nennweite von DN 25 eignet sich dieser Mischer für Anwendungen mit einem Nenndruck von PN 10 und Medientemperaturen von 2 °C bis 130 °C. Er ist für Wasser und Glykolgemische bis zu 50 % nach VDI 2035 geeignet.

Wie ist der Resideo DRU Mischer konstruiert?

Der Resideo Dreiwege-Universal-Mischer der Serie DRU verfügt über ein Gehäuse und einen Drehschieber aus Grauguss GG 20. Der Drehschieber ist zusätzlich verchromt, was die Langlebigkeit und Korrosionsbeständigkeit unterstützt. Die Oberfläche des Mischers ist grundiert. Die Bauform ermöglicht sowohl einen geraden als auch einen abgewinkelten Durchgang, was flexible Einbaumöglichkeiten bietet. Die Anschlüsse sind als Außengewinde ausgeführt. Die Achshöhe beträgt 89 und die Anschlusslängen sind jeweils 55. Das Produkt ist baugleich mit dem ehemals von Honeywell angebotenen Modell.

Welche Regelcharakteristik und Leistungswerte bietet der Mischer?

Der Resideo DRU Mischer besitzt eine gleichprozentige Regelcharakteristik für den Hauptstrom und und eine lineare Kennlinie für den Bypass. Der Kvs-Wert beträgt 6,3, welcher den Durchfluss bei vollem Öffnungsgrad beschreibt. Die Leckrate liegt bei weniger als 1 % des Kvs-Wertes bei einem Druck von 1,0 bar, was auf eine präzise Regelung und geringe Verluste hinweist.

Für welche Medien und Betriebsbedingungen ist der Mischer geeignet?

Der Mischer ist für Wasser und Glykolgemische mit einem Anteil von bis zu 50 % nach VDI 2035 ausgelegt. Die zulässige Mediumtemperatur reicht von 2 °C bis maximal 130 °C. Die Druckstufe ist mit PN 10 angegeben, was den Einsatz in Systemen mit einem Nenndruck von bis zu 10 bar ermöglicht.

Technische Daten

• Werkstoff Gehäuse: Gusseisen GG 20 (EN-GJL-200)
• Druckstufe: PN 10
• Nennweite: DN 25
• Kvs-Wert: 6,3
• Leckverlust des Kvs-Wertes: < 1 % bei 1,0 bar
• Anschlüsse: Außengewinde
• Mediumtemperatur: 2 °C - 130 °C
• Regelcharakteristik: gleichprozentig/linear
• Oberflächenschutz: Grundierung
• Rohraußendurchmesser alle Anschlüsse: 25
• Höhe Achse: 89
• Länge Anschlüsse: 55

Der Resideo 3-Wege-Universal-Mischer DRU GG 20 überzeugt durch seine robuste Bauweise aus Gusseisen, die vielseitige Einsetzbarkeit bei Temperaturen bis 130 °C und die präzise Regelung mit einem Kvs-Wert von 6,3. Die Kombination aus gleichprozentiger und linearer Kennlinie ermöglicht eine flexible Anpassung an verschiedene Systemanforderungen.

Lieferumfang

• 1x Resideo 3-Wege-Universal-Mischer DRU
• 1x Wärmedämmschalen

Produktspezifikation

• Hersteller-Warengruppe: Regelung
• Hersteller-Produktgruppe: Mischer und Stellmotoren
• Hersteller-Artikelnummer: DRU25-6.3
• Oberflächenschutz: Grundierung
• Werkstoffgüte: Gusseisen EN-GJL-200 (GG 20)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 10
• Rohraußendurchmesser alle Anschlüsse: 25
• Mit Kupplungsanschluss 3: nein
• Länge Anschluss 1: 55
• Länge Anschluss 2: 55
• Länge Anschluss 3: 55
• Höhe Achse: 89
• Mit T-Stück für 4-Wege-Anschluss: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 6,3
• Mediumtemperatur (Dauerbetrieb): 2 - 130
• Nenndurchmesser: DN 25
• Leckverlust des Kvs-Wertes: 1
• Kennlinien-Charakteristik: gleichprozentig
• Kvs-Wert Bypass: 6,3
• Leckverlust des Kvs-Wertes Bypass: 1
• Kennlinien-Charakteristik Bypass: linear
• Einbauweise verteilend: nein
