Allgemeine Beschreibung

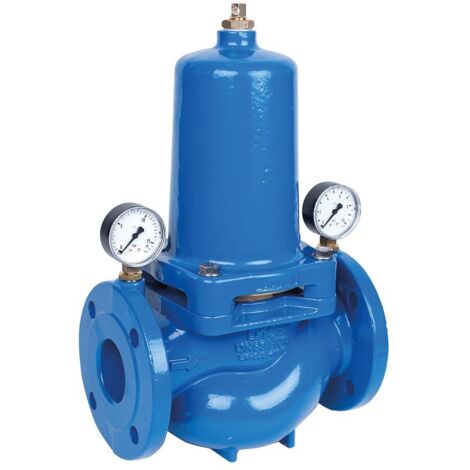

Der Resideo Druckminderer D15S ist ein direkt wirkender Druckminderer, der zum Schutz von Anlagen vor zu hohem Versorgungsdruck entwickelt wurde. Er ist nach DIN EN 1567 ausgeführt und DVGW geprüft. Das Gehäuse sowie die Federhaube bestehen aus duktilem Guss mit einer Polyamidbeschichtung, die sowohl innen als auch außen für hohen Korrosionsschutz sorgt. Die patentierte Kartuschenlösung ermöglicht eine einfache Montage und Wartung.Technische daten
- Höhe: 480 mm
- Nennweite: DN 100
- Medium: Trinkwasser
- Vordruck: max. 16 bar
- Hinterdruck: einstellbar von 1,5 bis 7,5 bar (DN 50 - 100) und von 1,5 bis 8 bar (DN 150 - 200)
- Mediumtemperatur: 2 °C - 65 °C
- Kvs-Wert: 56
- Druckstufe: PN 16
- Werkstoff des Gehäuses: Gusseisen
- Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Anschluss 1: Flansch
- Anschluss 2: Flansch
- Länge Anschluss 1: 175 mm
- Länge Anschluss 2: 175 mm
- Winkel der Spindel: 90°
Kompatibilität und Zubehör
- Geeignet für Flüssigkeiten
- Geeignet für Gase: nein
- Geeignet für Dampf: nein
- Mit Manometer: ja
Installation
- Einfacher Einbau dank patentierter Kartuschenlösung
- Nichtsteigende Spindel zur Einstellung des Ausgangsdrucks mit Einstellschraube auf der Federhaube
Anwendung
Der Druckminderer ist für den Einsatz in Trinkwasseranlagen konzipiert und schützt die Systeme vor zu hohem Druck. Er ist wartungspflichtig gemäß DIN EN 806-5.Weitere Informationen
- Alle Materialien sind bleifrei mit einem Bleianteil von weniger als 0,1 %.
- Typenzulassung nach BBR/EKS: nein
