Allgemeine Beschreibung

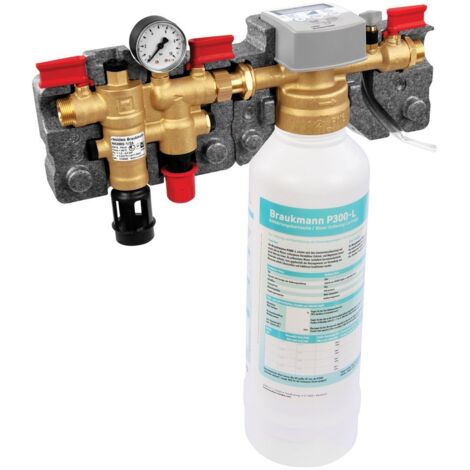

Die Resideo Nachfüllkombination NK300SE-SO mit Enthärtungspatrone und R 1/2" Anschluss ist eine umfassende Lösung für das sichere und effiziente Nachfüllen von Heizungsanlagen. Sie kombiniert Absperrorgane, einen Systemtrenner BA, einen Druckminderer mit Manometeranschluss sowie eine Verschneideeinheit mit Enthärtungspatrone. Dieses Gerät ist ideal für Heizungsanlagen, die Inhibitoren (Flüssigkeitskategorie 4) enthalten, und unterstützt die Einhaltung der Normen DIN EN 1717 sowie DIN 1988-100. Die Nachfüllkombination beugt Kalkablagerungen und Korrosion durch Wasserenthärtung vor und bietet ein elektronisches Smart-Monitoring-System zur Überwachung und Steuerung.Technische daten
- Medium: Trinkwasser
- Einbaulage: waagrecht mit Ablaufanschluss nach unten
- Stromversorgung: 2 AA-Alkalibatterien (im Gerät nicht eingelegt)
- Ausführung: Mit Gewindetüllen 1/2"
- Hinterdruck: 1,5 bar - 4 bar (voreingestellt auf 1,5 bar)
- Max. Arbeitsdruck: 10 bar
- Absperrung: Eingang/Ausgang
- Kategorie des Systemtrenners: BA
- Max. Temperatur Eingang: 30 °C
- Nennweite: 1/2"
- Baulänge: 450 mm
- Bauhöhe: 537 mm
- Bautiefe: 150 mm
- Kvs-Wert: 0,3 m³/h
Kompatibilität und Zubehör
- Enthärtungspatrone P300-L (im Lieferumfang enthalten)
- Messbesteck zur Bestimmung der Rohwasserhärte (im Lieferumfang enthalten)
- Befestigungsset (2 Schrauben, 2 Dübel, im Lieferumfang enthalten)
- 2 AA-Alkalibatterien (im Lieferumfang enthalten)
Installation
Die Nachfüllkombination ist für den Festeinbau konzipiert und eignet sich insbesondere für Heizungsanlagen mit Inhibitoren (Flüssigkeitskategorie 4). Die Einbaulage ist waagrecht mit Ablaufanschluss nach unten. Die Anschlüsse sind als Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) mit einem Nenndurchmesser von 1/2 Zoll ausgeführt.
Anwendung
Die Nachfülleinheit vereinfacht die Enthärtung von Wasser erheblich. Durch die integrierte Enthärtungspatrone werden Kalkablagerungen und Korrosionen in der Heizungsanlage effektiv vermieden. Der gewünschte Druck für die nachgeschaltete Anlage kann präzise am Druckminderer eingestellt werden, was eine optimale Anpassung an die jeweiligen Systemanforderungen ermöglicht. Ein Ablassventil ist für die Probenahme zur Kontrolle der Wasserparameter vorhanden.
Weitere Informationen
Das Gehäuse der Einheit besteht aus entzinkungsbeständigem Messing, was eine hohe Langlebigkeit sicherstellt. Die elektronische Benutzeroberfläche des Smart-Monitoring-Systems ermöglicht die Eingabe von Daten zur Wasserhärte und zum Patronentyp sowie die Anzeige des Volumenstroms, des Wasserverbrauchs und der verbleibenden Kapazität der Enthärtungspatrone. Alarmfunktionen weisen auf den notwendigen Austausch der Patrone oder der Batterien hin.
