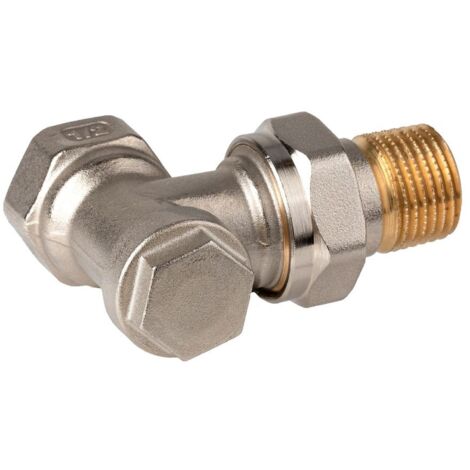

Resideo Rücklaufverschraubung Verafix, Messing vernickelt, Eckausführung, 1/2"

Resideo Rücklaufverschraubung Verafix, Messing vernickelt, Eckausführung, 1/2"

Die Resideo Rücklaufverschraubung Verafix ist eine robuste und vielseitige Eckausführung aus vernickeltem Messing mit einem 1/2 Zoll Anschluss. Sie ist speziell für den Rücklauf in Heizungsanlagen konzipiert und ermöglicht eine präzise Regulierung sowie Absperrung, wobei die Voreinstellung unabhängig von der Absperrung erfolgt. Diese Verschraubung ist ideal für den Einsatz mit Wasser und Glykolgemischen bis 50 %.

Welche Funktionen bietet die Verafix Rücklaufverschraubung?

Die Resideo Rücklaufverschraubung Verafix ermöglicht eine präzise Regulierung und Absperrung des Rücklaufs. Eine Besonderheit ist die Voreinstellung, die unabhängig von der Absperrung erhalten bleibt. Die Durchflussrichtung ist beliebig wählbar, was die Flexibilität bei der Installation erhöht. Eine Entleermöglichkeit ist mittels eines Adapters (Artikelnummer VA3300A001) gegeben, jedoch ist kein integriertes Entleerungsventil vorhanden.

Wie ist die Verafix Rücklaufverschraubung konstruiert?

Das Gehäuse der Verschraubung besteht aus Messing, das vernickelt ist, um Korrosionsbeständigkeit und Langlebigkeit sicherzustellen. Eine Dreifach-Dichtung sorgt für zuverlässige Abdichtung: Sie umfasst eine PTFE-Dichtung an der Verschlusskappe, einen innenliegenden O-Ring sowie eine metallische Dichtung. Die Bedienung erfolgt über einen Innensechskant. Die Bauhöhe beträgt 25 mm.

Welche Anschlussmöglichkeiten und Normen sind relevant?

Die Verschraubung verfügt über einen Universalanschluss DN 10-20 mit Muffengewinde nach DIN EN 10226-1 (ehemals DIN 2999 / ISO 7) für Gewinderohr. Für Kupfer- und Präzisions-Stahlrohre von 10-22 mm ist die Verwendung von Klemmring und Druckschraube erforderlich. Ein DN 25 Anschluss mit Muffengewinde nach DIN EN 10226-1 für Gewinderohr ist ebenfalls vorhanden. Die Ausführung ist Innengewinde/Außengewinde mit Anschlusslängen von 29 mm und 58 mm.

Für welche Einsatzbedingungen ist die Verschraubung geeignet?

Die Resideo Rücklaufverschraubung Verafix ist für das Medium Wasser ausgelegt, wobei eine Beimischung von bis zu 50 % Glykol gemäß VDI 2035 zulässig ist. Der Betriebstemperaturbereich erstreckt sich von -10 °C bis 130 °C. Der maximale Betriebsdruck beträgt PN 10.

Technische Daten

• Werkstoff Gehäuse: Messing vernickelt
• Anschlussgröße: 1/2 Zoll
• Nennweite: DN 15
• Bauform: Eck
• Kvs-Wert: 1,7
• Max. Druck: PN 10
• Min. Mediumtemperatur: -10 °C
• Max. Mediumtemperatur: 130 °C
• Bauhöhe: 25 mm
• Bedienung: Innensechskant

Die Resideo Rücklaufverschraubung Verafix bietet eine robuste und flexible Lösung für Heizungsinstallationen. Mit ihrem Gehäuse aus vernickeltem Messing, der präzisen Regulierbarkeit und einem Kvs-Wert von 1,7 ist sie für Medientemperaturen von -10 °C bis 130 °C und einen maximalen Druck von PN 10 ausgelegt. Die vielseitigen Anschlussmöglichkeiten und die Entleermöglichkeit mittels Adapter machen sie zu einer funktionalen Komponente im Heizungssystem.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Verschraubungen
• Hersteller-Artikelnummer: V2400E0015
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 25
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Bedienung: Innensechskant
• Rechtwinklige Ausführung: ja
• Einstellbar: ja
• Mit Quetschset: nein
• Mit Entleerungsventil: nein
• Länge Anschluss 1: 29
• Länge Anschluss 2: 58
• Abmessung Rohranschluss: 1/2 Zoll
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• KV-Wert: 0,09 - 1,7
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: ja
• Kvs-Wert: 1,7
• Mit Ablassmöglichkeit (Anschluss): ja
• Typenzulassung nach BBR/EKS: nein
