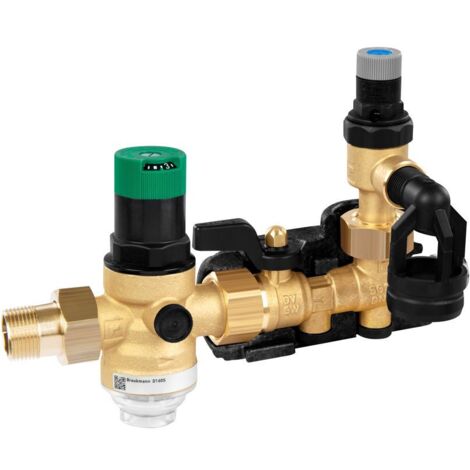

Resideo Sicherheitsgruppe SG150D mit Druckminderer, Messing, AB, 1/2"

Resideo Sicherheitsgruppe SG150D mit Druckminderer, Messing, AB, 1/2"

Die Resideo Sicherheitsgruppe SG150D mit Druckminderer ist eine hochwertige Sicherheits- und Regelarmatur aus entzinkungsbeständigem Messing, konzipiert für geschlossene Wassererwärmer bis 200 Liter. Sie erfüllt die Anforderungen der DIN 1988 und DIN 4753 Teil 1 und ist DVGW-bauteilgeprüft sowie schallschutzgeprüft der Gruppe I ohne Auflage. Diese Sicherheitsgruppe eignet sich für den Einsatz in Trinkwasseranlagen und bietet durch ihre Komponenten zuverlässigen Schutz und eine präzise Regelung des Wasserdrucks.

Welche Funktionen bietet die Sicherheitsgruppe SG150D?

Die Sicherheitsgruppe SG150D vereint mehrere essenzielle Funktionen in einem Gerät. Sie besteht aus einem Kugelabsperrventil, einem Sicherheitsventil, einem Rückflussverhinderer mit Prüf- und Entleerungsstopfen sowie einem zusätzlichen Druckminderer. Diese Komponenten arbeiten zusammen, um den Wassererwärmer vor Überdruck zu schützen, Rückflüsse zu verhindern und den Wasserdruck auf einen sicheren Wert zu regulieren. Das Sicherheitsventil ist bauteilgeprüft gemäß TRD 721, was die Verlässlichkeit der Druckentlastung unterstreicht.

Aus welchem Material ist die Sicherheitsgruppe gefertigt und wie ist sie aufgebaut?

Das Gehäuse der SG150D ist aus entzinkungsbeständigem Messing gefertigt, was eine hohe Langlebigkeit und Korrosionsbeständigkeit ermöglicht. Die Ausführung ist rechtwinklig mit Außengewindeanschlüssen und einer Nennweite von 1/2 Zoll (15). Die Sicherheitsgruppe ist mit Kupplungen ausgestattet und verfügt über austauschbare Umkehrklappen sowie einen Verschlusshahn. Die Einbaulage kann sowohl waagrecht als auch senkrecht erfolgen, was flexible Installationsmöglichkeiten bietet.

Für welche Betriebsbedingungen ist die SG150D geeignet?

Die Sicherheitsgruppe ist für den Einsatz mit Kaltwasser und Trinkwasser konzipiert. Sie ist ausgelegt für einen maximalen Vordruck von 16 bar und einen Ansprechdruck des Sicherheitsventils von 8 bar. Die maximale Mediumtemperatur beträgt 40 °C. Die Druckstufe des Artikels ist PN 16, und die maximale Boilerleistung liegt bei 75 kW. Der zulässige Hinterdruckbereich beträgt 1,5 bar bis 6 bar, was die Anpassung an verschiedene Anlagenbedingungen unterstützt.

Technische Daten

• Werkstoff des Gehäuses: Messing
• Anschluss: Außengewinde
• Nennweite: 1/2 Zoll (15)
• Druckstufe: PN 16
• Maximaler Vordruck: 16 bar
• Ansprechdruck Sicherheitsventil: 8 bar
• Maximale Mediumtemperatur: 40 °C
• Maximale Boilerleistung: 75 kW
• Einbaulage: waagrecht oder senkrecht
• Rohraußendurchmesser aller Anschlüsse: 15

Die Resideo Sicherheitsgruppe SG150D mit Druckminderer bietet eine zuverlässige und normgerechte Absicherung für geschlossene Wassererwärmer bis 200 Liter. Mit ihrem Gehäuse aus entzinkungsbeständigem Messing und der Kombination aus Kugelabsperrventil, Sicherheitsventil, Rückflussverhinderer und Druckminderer stellt sie eine sichere und effiziente Lösung für Trinkwasserinstallationen dar. Die Gruppe ist für einen Vordruck von bis zu 16 bar und eine maximale Boilerleistung von 75 kW ausgelegt.

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Sicherheits- und Regelarmaturen
• Hersteller-Artikelnummer: SG150D-1/2AB
• Ausführung: rechtwinklig
• Oberflächenschutz: unbehandelt
• Anschluss: Außengewinde
• Werkstoff des Gehäuses: Messing
• Mit Kupplungen: ja
• Mit Druckminderer: ja
• Druckstufe Artikel: PN 16
• Mit Quetschset: nein
• Max. Boilerkapazität: 75
• Austauschbare Umkehrklappe: ja
• Verschlusshahn: ja
• Rohraußendurchmesser alle Anschlüsse: 15
• Länge Anschluss 1: 123,5
• Länge Anschluss 2: 123,5
• Arbeitslänge Anschluss 1: 11,5
• Arbeitslänge Anschluss 2: 11,5
• Überströmdruck: 8
• Rohraußendurchmesser Ablassanschluss: 40
• Mit Siphon: nein
• Ausführungsform: ohne Mischbatterie
• Nenndurchmesser: 1/2 Zoll (15)
• Reduzierter Druck: 1,5 - 6
• Werkstoffgüte des Gehäuses: Messing, entzinkungsbeständig (DZR)
• KIWA-Prüfsiegel: nein
• Trinkwasserkonform nach UBA: Ja
