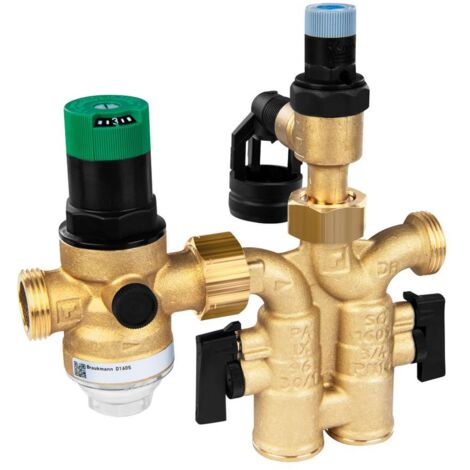

Resideo Sicherheitsgruppe SG160SD mit Druckminderer, Messing EA, 1"

Resideo Sicherheitsgruppe SG160SD mit Druckminderer, Messing EA, 1"

Die Resideo Sicherheitsgruppe SG160SD mit Druckminderer aus Messing und einem 1 Zoll Außengewindeanschluss ist für geschlossene Wassererwärmer nach DIN 1988 und DIN 4807 konzipiert. Sie eignet sich für Trinkwasser- und Kaltwasseranwendungen und ermöglicht eine flexible Installation in waagrechter oder senkrechter Position.

Welche Komponenten sind in der Sicherheitsgruppe SG160SD enthalten?

Die Sicherheitsgruppe SG160SD umfasst einen Druckminderer, zwei Kugelabsperrventile, einen Rückflussverhinderer, einen Prüf- und Entleerungsstopfen, einen Sicherheitsventil-Austauschsatz A152 sowie einen Ablauftrichter. Diese Komponenten sind in einem robusten Messinggehäuse untergebracht und für eine rechtwinklige Installation mit Außengewindeanschlüssen ausgelegt.

Wie funktioniert der Druckminderer und welche Druckwerte sind relevant?

Der integrierte Druckminderer reguliert den maximalen Vordruck von bis zu 16 bar auf einen einstellbaren Hinterdruck zwischen 1,5 bar und 6 bar. Das Sicherheitsventil spricht bei einem Ansprechdruck von 6 bar an, um Überdruck im System zu vermeiden. Die Sicherheitsgruppe ist für eine maximale Boilerleistung von 150 kW ausgelegt und schützt so die Warmwasseranlage.

Welche technischen Merkmale und Normen zeichnen die Sicherheitsgruppe aus?

Das Gehäuse der Resideo Sicherheitsgruppe SG160SD besteht aus unbehandeltem Messing und weist eine Druckstufe von PN 16 auf. Die maximale Mediumtemperatur beträgt 40 °C. Die Sicherheitsgruppe entspricht den Anforderungen der DIN 1988 und DIN 4807 für geschlossene Wassererwärmer. Sie ist baugleich mit einem ehemaligen Honeywell Artikel.

Technische Daten

• Werkstoff Gehäuse: Messing
• Anschluss: Außengewinde
• Nennweite: 1 Zoll (25 mm)
• Druckstufe: PN 16
• Max. Vordruck: 16 bar
• Hinterdruckbereich: 1,5 bar - 6 bar
• Ansprechdruck Sicherheitsventil: 6 bar
• Max. Mediumtemperatur: 40 °C
• Max. Boilerleistung: 150 kW
• Einbaulage: waagrecht oder senkrecht

Die Resideo Sicherheitsgruppe SG160SD bietet eine zuverlässige Lösung für den sicheren Betrieb geschlossener Wassererwärmer. Mit ihrem robusten Messinggehäuse, dem integrierten Druckminderer für einen Vordruck von bis zu 16 bar und einem Ansprechdruck von 6 bar sowie einer maximalen Boilerleistung von 150 kW, stellt sie die Einhaltung relevanter Normen sicher.

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Sicherheits- und Regelarmaturen
• Hersteller-Artikelnummer: SG160SD-1EA
• Ausführung: rechtwinklig
• Oberflächenschutz: unbehandelt
• Anschluss: Außengewinde
• Werkstoff des Gehäuses: Messing
• Mit Kupplungen: nein
• Mit Druckminderer: ja
• Druckstufe Artikel: PN 16
• Mit Quetschset: nein
• Max. Boilerkapazität: 150
• Austauschbare Umkehrklappe: ja
• Verschlusshahn: ja
• Rohraußendurchmesser alle Anschlüsse: 25
• Länge Anschluss 1: 108,5
• Länge Anschluss 2: 108,5
• Überströmdruck: 6
• Rohraußendurchmesser Ablassanschluss: 40
• Mit Siphon: nein
• Ausführungsform: ohne Mischbatterie
• Nenndurchmesser: 1 Zoll (25)
• Reduzierter Druck: 1,5 - 6
• Werkstoffgüte des Gehäuses: Messing, entzinkungsbeständig (DZR)
• KIWA-Prüfsiegel: nein
• Trinkwasserkonform nach UBA: Ja
