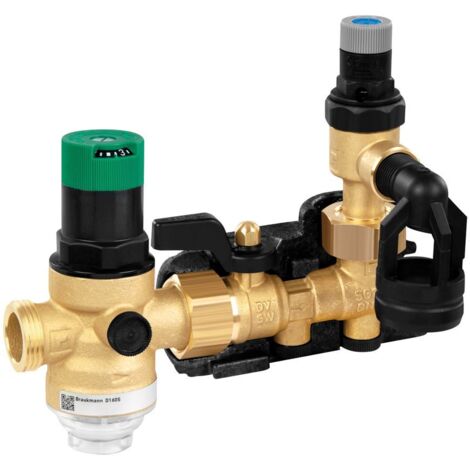

Resideo Sicherheitsgruppe SG150D mit Druckminderer, Messing, EB, 3/4"

Resideo Sicherheitsgruppe SG150D mit Druckminderer, Messing, EB, 3/4"

Die Resideo Sicherheitsgruppe SG150D mit Druckminderer aus entzinkungsbeständigem Messing ist für geschlossene Wassererwärmer bis 200 Litern konzipiert. Sie erfüllt die Anforderungen der DIN 1988 und DIN 4753 Teil 1 und ist DVGW-bauteilgeprüft. Eine Schallschutzprüfung nach Gruppe I ohne Auflage bestätigt die geräuscharme Funktion. Diese Sicherheitsgruppe bietet Schutz vor Überdruck und verhindert Rückflüsse im Trinkwassersystem, ideal für die Absicherung von Wassererwärmern in Wohn- und Gewerbegebäuden.

Welche Komponenten umfasst die Resideo Sicherheitsgruppe SG150D?

Die Resideo Sicherheitsgruppe SG150D vereint mehrere sicherheitsrelevante Komponenten in einem Gehäuse. Sie besteht aus einem Kugelabsperrventil zur einfachen Wartung, einem Sicherheitsventil zum Schutz vor Überdruck und einem Rückflussverhinderer mit Prüf- und Entleerungsstopfen, der das Zurückfließen von erwärmtem Wasser in das Kaltwassernetz unterbindet. Ein zusätzlicher Druckminderer reguliert den Hinterdruck im System, um Schäden durch zu hohen Druck zu vermeiden und die Lebensdauer der angeschlossenen Geräte zu unterstützen. Das Sicherheitsventil ist zudem bauteilgeprüft gemäß TRD 721.

Für welche Anwendungen ist die Sicherheitsgruppe geeignet?

Diese Sicherheitsgruppe ist speziell für den Einsatz an geschlossenen Wassererwärmern bis 200 Litern ausgelegt. Sie ist für die Verarbeitung von Kaltwasser und Trinkwasser mit einer maximalen Mediumtemperatur von 40 °C vorgesehen. Mit einer maximalen Boilerleistung von 150 kW ist sie für eine Vielzahl von Anlagen geeignet. Die flexible Konstruktion ermöglicht eine waagrechte oder senkrechte Einbaulage, was die Installation in verschiedenen Umgebungen erleichtert. Die Ausführung ist rechtwinklig mit Außengewindeanschlüssen.

Welche Qualitätsmerkmale zeichnen die Sicherheitsgruppe aus?

Das Gehäuse der Resideo Sicherheitsgruppe SG150D besteht aus entzinkungsbeständigem Messing, was eine hohe Langlebigkeit und Korrosionsbeständigkeit bietet. Die Gruppe ist DVGW-bauteilgeprüft und erfüllt die Anforderungen der DIN 1988 sowie DIN 4753 Teil 1. Eine Schallschutzprüfung nach Gruppe I ohne Auflage bestätigt die geräuscharme Funktion. Die Druckstufe des Artikels beträgt PN 16, was die Robustheit und Belastbarkeit unterstreicht. Eine austauschbare Umkehrklappe und ein Verschlusshahn sind ebenfalls vorhanden.

Technische Daten

• Nennweite: 3/4 Zoll (20)
• Werkstoff des Gehäuses: Messing (entzinkungsbeständig)
• Anschluss: Außengewinde
• Medium: Kaltwasser / Trinkwasser
• Vordruck: max. 16 bar
• Ansprechdruck: 8 bar
• Hinterdruck: 1,5 bar - 6 bar
• Max. Mediumtemperatur: 40 °C
• Max. Boilerleistung: 150 kW
• Druckstufe: PN 16

Die Resideo Sicherheitsgruppe SG150D bietet eine zuverlässige und normgerechte Absicherung für geschlossene Wassererwärmer bis 200 Litern. Durch die Kombination aus entzinkungsbeständigem Messing, einem maximalen Vordruck von 16 bar und einer maximalen Boilerleistung von 150 kW stellt sie eine langlebige Lösung dar, die den Schutz des Trinkwassersystems unterstützt und die Effizienz der Anlage fördert.

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Sicherheits- und Regelarmaturen
• Hersteller-Artikelnummer: SG150D-3/4EB
• Ausführung: rechtwinklig
• Oberflächenschutz: unbehandelt
• Anschluss: Außengewinde
• Werkstoff des Gehäuses: Messing
• Mit Kupplungen: nein
• Mit Druckminderer: ja
• Druckstufe Artikel: PN 16
• Mit Quetschset: nein
• Max. Boilerkapazität: 150
• Austauschbare Umkehrklappe: ja
• Verschlusshahn: ja
• Rohraußendurchmesser alle Anschlüsse: 20
• Länge Anschluss 1: 105
• Länge Anschluss 2: 105
• Überströmdruck: 8
• Rohraußendurchmesser Ablassanschluss: 40
• Mit Siphon: nein
• Ausführungsform: ohne Mischbatterie
• Nenndurchmesser: 3/4 Zoll (20)
• Reduzierter Druck: 1,5 - 6
• Werkstoffgüte des Gehäuses: Messing, entzinkungsbeständig (DZR)
• KIWA-Prüfsiegel: nein
• Trinkwasserkonform nach UBA: Ja
