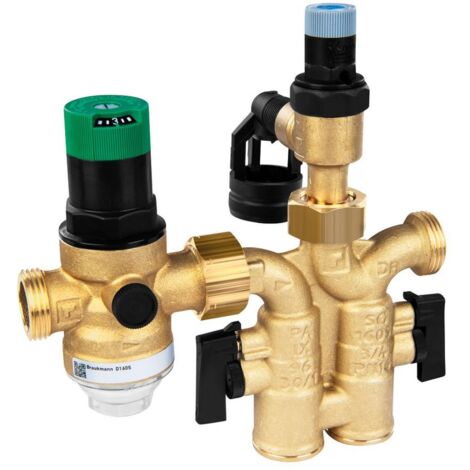

Resideo Sicherheitsgruppe SG160SD mit Druckminderer, Messing EA, 3/4 "

Resideo Sicherheitsgruppe SG160SD mit Druckminderer, Messing EA, 3/4 "

Die Resideo Sicherheitsgruppe SG160SD mit Druckminderer aus Messing ist für geschlossene Wassererwärmer nach DIN 1988 und DIN 4807 konzipiert. Sie verfügt über eine Nennweite von 3/4 Zoll und ist für Trinkwasser mit einem maximalen Vordruck von 16 bar und einer maximalen Mediumtemperatur von 40 °C geeignet. Diese Sicherheitsgruppe ist ideal für den Einsatz in Warmwasseranlagen, bei denen ein sicherer Druckausgleich und Schutz vor Rückfluss erforderlich sind.

Welche Komponenten sind in der Sicherheitsgruppe SG160SD enthalten?

Die Resideo Sicherheitsgruppe SG160SD integriert wesentliche Bauteile für den sicheren Betrieb von Wassererwärmern. Dazu gehören ein Druckminderer zur Reduzierung des Vordrucks, zwei Kugelabsperrventile für eine einfache Wartung, ein Rückflussverhinderer zum Schutz des Trinkwassernetzes sowie ein Prüf- und Entleerungsstopfen. Ein Sicherheitsventil-Austauschsatz A152 und ein Ablauftrichter ergänzen die Ausstattung. Diese Kombination stellt den zuverlässigen Schutz von Wassererwärmern sicher und unterstützt die Einhaltung relevanter Normen und Sicherheitsanforderungen.

Wie ist die Sicherheitsgruppe SG160SD konstruiert und montierbar?

Das Gehäuse der Sicherheitsgruppe ist aus Messing gefertigt und verfügt über Außengewindeanschlüsse mit einer Nennweite von 3/4 Zoll (20 mm Rohraußendurchmesser). Die Ausführung ist rechtwinklig, was eine flexible Installation ermöglicht. Die Einbaulage kann sowohl waagrecht als auch senkrecht erfolgen, was die Anpassung an verschiedene Rohrsysteme erleichtert.

Welche technischen Leistungsmerkmale bietet die SG160SD?

Die Sicherheitsgruppe ist für den Einsatz mit Trinkwasser bis zu einer maximalen Mediumtemperatur von 40 °C geeignet. Sie ist für einen maximalen Vordruck von 16 bar ausgelegt, mit einem Ansprechdruck des Sicherheitsventils von 6 bar. Der Hinterdruckbereich liegt zwischen 1,5 bar und 6 bar. Die maximale Boilerleistung beträgt 75 kW. Die Druckstufe entspricht PN 16, was die Eignung für typische Warmwasseranlagen unterstreicht.

Technische Daten

• Nennweite: 3/4 Zoll (20 mm)
• Werkstoff Gehäuse: Messing
• Anschluss: Außengewinde
• Druckstufe: PN 16
• Medium: Trinkwasser
• Maximaler Vordruck: 16 bar
• Ansprechdruck Sicherheitsventil: 6 bar
• Hinterdruck: 1,5 bar - 6 bar
• Max. Mediumtemperatur: 40 °C
• Max. Boilerleistung: 75 kW

Die Resideo Sicherheitsgruppe SG160SD stellt eine zuverlässige und normgerechte Lösung für die Absicherung von geschlossenen Wassererwärmern dar. Mit ihrem robusten Messinggehäuse, dem integrierten Druckminderer und den Absperrventilen sichert sie eine einwandfreie Funktion im Trinkwassersystem. Die Auslegung für bis zu 75 kW Boilerleistung und ein maximaler Vordruck von 16 bar machen sie zu einer vielseitigen Komponente für die Haustechnik.

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Sicherheits- und Regelarmaturen
• Hersteller-Artikelnummer: SG160SD-3/4EA
• Ausführung: rechtwinklig
• Oberflächenschutz: unbehandelt
• Anschluss: Außengewinde
• Werkstoff des Gehäuses: Messing
• Mit Kupplungen: nein
• Druckstufe Artikel: PN 16
• Mit Quetschset: nein
• Max. Boilerkapazität: 75
• Austauschbare Umkehrklappe: ja
• Verschlusshahn: ja
• Rohraußendurchmesser alle Anschlüsse: 20
• Länge Anschluss 1: 105
• Länge Anschluss 2: 105
• Mit Siphon: nein
• Ausführungsform: ohne Mischbatterie
• Nenndurchmesser: 3/4 Zoll (20)
• KIWA-Prüfsiegel: nein
• Ausführung: rechtwinklig
• Oberflächenschutz: unbehandelt
• Anschluss: Außengewinde
• Werkstoff des Gehäuses: Messing
• Mit Kupplungen: nein
• Druckstufe Artikel: PN 16
• Mit Quetschset: nein
• Max. Boilerkapazität: 75
• Austauschbare Umkehrklappe: ja
• Verschlusshahn: ja
• Rohraußendurchmesser alle Anschlüsse: 20
• Länge Anschluss 1: 105
• Länge Anschluss 2: 105
• Mit Siphon: nein
• Ausführungsform: ohne Mischbatterie
• Nenndurchmesser: 3/4 Zoll (20)
• KIWA-Prüfsiegel: nein
