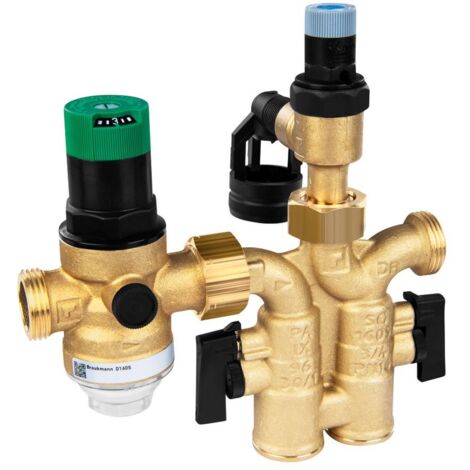

Resideo Sicherheitsgruppe SG160SD mit Druckminderer, Messing EB, 1"

Resideo Sicherheitsgruppe SG160SD mit Druckminderer, Messing EB, 1"

Die Resideo Sicherheitsgruppe SG160SD mit Druckminderer aus Messing ist für geschlossene Wassererwärmer nach DIN 1988 und DIN 4807 konzipiert. Sie eignet sich zur Absicherung von Trinkwasseranlagen mit einem maximalen Vordruck von 16 bar und einer maximalen Boilerleistung von 75 kW. Die Gruppe ist mit einem 1 Zoll Außengewindeanschluss ausgestattet und kann waagrecht oder senkrecht eingebaut werden.

Welche Komponenten umfasst die Sicherheitsgruppe SG160SD?

Die Sicherheitsgruppe SG160SD besteht aus einem Druckminderer, zwei Kugelabsperrventilen, einem Rückflussverhinderer, einem Prüf- und Entleerungsstopfen, einem Sicherheitsventil-Austauschsatz A152 sowie einem Ablauftrichter. Diese rechtwinklig ausgeführte Baugruppe aus Messing ermöglicht den sicheren Betrieb von Wassererwärmern und schützt die Anlage vor Überdruck.

Welche technischen Merkmale zeichnen die Sicherheitsgruppe aus?

Die Sicherheitsgruppe ist für den Einsatz mit Trinkwasser geeignet und für einen maximalen Vordruck von 16 bar ausgelegt. Die Druckstufe beträgt PN 16. Der Ansprechdruck des Sicherheitsventils liegt bei 8 bar, während der zulässige Hinterdruck zwischen 1,5 bar und 6 bar variiert. Die maximale Mediumtemperatur beträgt 40 °C. Die maximale Boilerleistung, die abgesichert werden kann, liegt bei 75 kW.

Wie erfolgt die Installation der Sicherheitsgruppe?

Die Sicherheitsgruppe verfügt über Außengewindeanschlüsse mit einer Nennweite von 1 Zoll (25 mm). Der Rohraußendurchmesser an allen Anschlüssen beträgt 25 mm. Die Anschlusslängen betragen jeweils 108,5 mm. Die Montage kann sowohl waagrecht als auch senkrecht erfolgen, was flexible Einbaumöglichkeiten in verschiedenen Installationssituationen bietet. Die Ausführung ist ohne Mischbatterie und ohne Oberflächenschutz.

Technische Daten

• Werkstoff des Gehäuses: Messing
• Anschluss: Außengewinde
• Nennweite: 1 Zoll (25 mm)
• Druckstufe: PN 16
• Max. Vordruck: 16 bar
• Ansprechdruck: 8 bar
• Hinterdruck: 1,5 bar - 6 bar
• Max. Mediumtemperatur: 40 °C
• Max. Boilerleistung: 75 kW
• Einbaulage: waagrecht oder senkrecht

Die Resideo Sicherheitsgruppe SG160SD bietet eine zuverlässige Absicherung für geschlossene Wassererwärmer mit einer maximalen Leistung von 75 kW. Mit ihrem robusten Messinggehäuse, der Nennweite von 1 Zoll und den integrierten Sicherheitskomponenten stellt sie eine sichere und flexible Lösung für Trinkwasseranlagen dar.

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Sicherheits- und Regelarmaturen
• Hersteller-Artikelnummer: SG160SD-1EB
• Ausführung: rechtwinklig
• Oberflächenschutz: unbehandelt
• Anschluss: Außengewinde
• Werkstoff des Gehäuses: Messing
• Mit Kupplungen: nein
• Mit Druckminderer: ja
• Druckstufe Artikel: PN 16
• Mit Quetschset: nein
• Max. Boilerkapazität: 75
• Austauschbare Umkehrklappe: ja
• Verschlusshahn: ja
• Rohraußendurchmesser alle Anschlüsse: 25
• Länge Anschluss 1: 108,5
• Länge Anschluss 2: 108,5
• Überströmdruck: 8
• Rohraußendurchmesser Ablassanschluss: 40
• Mit Siphon: nein
• Ausführungsform: ohne Mischbatterie
• Nenndurchmesser: 1 Zoll (25)
• Reduzierter Druck: 1,5 - 6
• Werkstoffgüte des Gehäuses: Messing, entzinkungsbeständig (DZR)
• KIWA-Prüfsiegel: nein
• Trinkwasserkonform nach UBA: Ja
