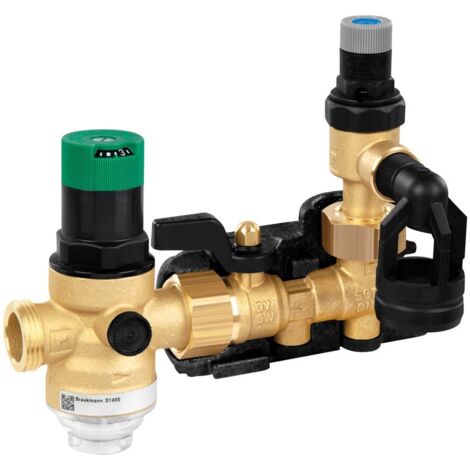

Resideo Sicherheitsgruppe SG150D mit Druckminderer, Messing, EB, 1/2"

Resideo Sicherheitsgruppe SG150D mit Druckminderer, Messing, EB, 1/2"

Die Resideo Sicherheitsgruppe SG150D mit Druckminderer ist eine hochwertige Sicherheits- und Regelarmatur aus entzinkungsbeständigem Messing, konzipiert für geschlossene Wassererwärmer bis 200 Liter. Sie erfüllt die Anforderungen der DIN 1988 und DIN 4753 Teil 1 und ist DVGW-bauteilgeprüft sowie schallschutzgeprüft der Gruppe I ohne Auflage. Diese Gruppe ist ideal für den Einsatz in Trinkwasseranlagen.

Welche Komponenten umfasst die Sicherheitsgruppe SG150D?

Die Sicherheitsgruppe SG150D besteht aus einem Kugelabsperrventil, einem Sicherheitsventil, einem Rückflussverhinderer mit Prüf- und Entleerungsstopfen sowie einem zusätzlichen Druckminderer. Das Gehäuse ist aus entzinkungsbeständigem Messing gefertigt, was eine lange Lebensdauer und Korrosionsbeständigkeit unterstützt.

Für welche Anwendungsbereiche ist die SG150D geeignet?

Die Sicherheitsgruppe ist für geschlossene Wassererwärmer mit einem Fassungsvermögen bis zu 200 Litern konzipiert und für den Einsatz in Trinkwasseranlagen vorgesehen. Sie ist für einen maximalen Vordruck von 16 bar ausgelegt und eignet sich für Boiler mit einer maximalen Leistung von 75 kW. Die Einbaulage kann sowohl waagrecht als auch senkrecht erfolgen.

Welche Normen und Prüfungen erfüllt die Sicherheitsgruppe?

Die SG150D entspricht den Anforderungen der DIN 1988 und DIN 4753 Teil 1. Das Sicherheitsventil ist bauteilgeprüft gemäß TRD 721. Zudem ist die Sicherheitsgruppe DVGW-bauteilgeprüft und schallschutzgeprüft der Gruppe I ohne Auflage, was eine zuverlässige und sichere Funktion im Betrieb unterstützt.

Wie sind die technischen Anschlussdetails der SG150D?

Die Sicherheitsgruppe verfügt über Außengewindeanschlüsse mit einem Nenndurchmesser von 1/2 Zoll (15 mm). Die Rohraußendurchmesser aller Anschlüsse betragen 15 mm, mit Anschlusslängen von jeweils 93,5 mm. Die Druckstufe ist PN 16, der Ansprechdruck des Sicherheitsventils liegt bei 8 bar. Der zulässige Hinterdruckbereich beträgt 1,5 bar bis 6 bar. Die Ausführung ist rechtwinklig, ohne Mischbatterie und ohne Siphon.

Technische Daten

• Werkstoff des Gehäuses: Messing
• Anschluss: Außengewinde
• Nenndurchmesser: 1/2 Zoll (15 mm)
• Druckstufe: PN 16
• Maximaler Vordruck: 16 bar
• Maximale Mediumtemperatur: 40 °C
• Maximale Boilerleistung: 75 kW
• Ansprechdruck Sicherheitsventil: 8 bar
• Hinterdruckbereich: 1,5 bar - 6 bar
• Einbaulage: waagrecht oder senkrecht

Die Resideo Sicherheitsgruppe SG150D mit Druckminderer bietet eine zuverlässige Absicherung für geschlossene Wassererwärmer bis 200 Liter. Mit ihrem robusten Messinggehäuse, der DVGW-Bauteilprüfung und der flexiblen Einbaulage stellt sie eine sichere und langlebige Lösung dar. Die technischen Eigenschaften wie der maximale Vordruck von 16 bar und die Boilerleistung von bis zu 75 kW ermöglichen eine vielseitige Einsetzbarkeit in Trinkwasseranlagen.

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Sicherheits- und Regelarmaturen
• Hersteller-Artikelnummer: SG150D-1/2EB
• Ausführung: rechtwinklig
• Oberflächenschutz: unbehandelt
• Anschluss: Außengewinde
• Werkstoff des Gehäuses: Messing
• Mit Kupplungen: nein
• Mit Druckminderer: ja
• Druckstufe Artikel: PN 16
• Mit Quetschset: nein
• Max. Boilerkapazität: 75
• Austauschbare Umkehrklappe: ja
• Verschlusshahn: ja
• Rohraußendurchmesser alle Anschlüsse: 15
• Länge Anschluss 1: 93,5
• Länge Anschluss 2: 93,5
• Überströmdruck: 8
• Rohraußendurchmesser Ablassanschluss: 40
• Mit Siphon: nein
• Ausführungsform: ohne Mischbatterie
• Nenndurchmesser: 1/2 Zoll (15)
• Reduzierter Druck: 1,5 - 6
• Werkstoffgüte des Gehäuses: Messing, entzinkungsbeständig (DZR)
• KIWA-Prüfsiegel: nein
• Trinkwasserkonform nach UBA: Ja
