Resideo Sicherheitsgruppe SG160SD mit Druckminderer, Messing EB, 3/4 "

Resideo Sicherheitsgruppe SG160SD mit Druckminderer, Messing EB, 3/4 "

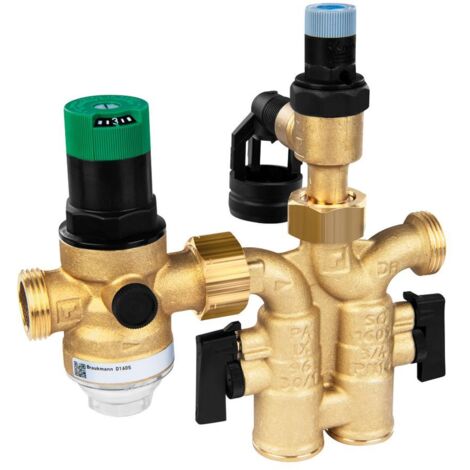

Die Resideo Sicherheitsgruppe SG160SD mit Druckminderer aus Messing ist für geschlossene Wassererwärmer nach DIN 1988 und DIN 4807 konzipiert. Sie eignet sich für den Einsatz in Trinkwasseranlagen mit einem maximalen Vordruck von 16 bar und einer maximalen Mediumtemperatur von 40 °C. Der 3/4 Zoll Anschluss ermöglicht eine vielseitige Integration.

Welche Komponenten sind in der Sicherheitsgruppe SG160SD enthalten?

Die Resideo Sicherheitsgruppe SG160SD integriert wesentliche Bauteile für den sicheren Betrieb von Wassererwärmern. Dazu gehören ein Druckminderer, zwei Kugelabsperrventile, ein Rückflussverhinderer, ein Prüf- und Entleerungsstopfen, ein Sicherheitsventil-Austauschsatz A152 sowie ein Ablauftrichter. Das Gehäuse der Gruppe besteht aus hochwertigem Messing.

Für welche technischen Anforderungen ist die Sicherheitsgruppe ausgelegt?

Diese Sicherheitsgruppe ist für einen Vordruck von maximal 16 bar und einen Hinterdruckbereich von 1,5 bar bis 6 bar ausgelegt. Der Ansprechdruck des Sicherheitsventils liegt bei 8 bar. Die Druckstufe des Artikels beträgt PN 16. Sie ist für eine maximale Mediumtemperatur von 40 °C und eine maximale Boilerleistung von 150 kW geeignet. Die Einbaulage kann waagrecht oder senkrecht erfolgen, was eine flexible Installation ermöglicht. Die Ausführung ist rechtwinklig und der Oberflächenschutz unbehandelt.

Technische Daten

• Werkstoff des Gehäuses: Messing
• Anschluss: Außengewinde
• Nennweite: 3/4 Zoll (20)
• Druckstufe Artikel: PN 16
• Vordruck: max. 16 bar
• Hinterdruck: 1,5 bar - 6 bar
• Ansprechdruck: 8 bar
• Max. Mediumtemperatur: 40 °C
• Max. Boilerleistung: 150 kW
• Einbaulage: waagrecht oder senkrecht

Die Resideo Sicherheitsgruppe SG160SD bietet eine zuverlässige Druckminderung und Rückflussverhinderung für geschlossene Wassererwärmer. Mit ihrem robusten Messinggehäuse und der Integration von Druckminderer, Sicherheitsventil und Rückflussverhinderer stellt sie den sicheren Betrieb der Anlage sicher. Die Gruppe ist für einen Vordruck von bis zu 16 bar und eine maximale Boilerleistung von 150 kW ausgelegt, was sie zu einer vielseitigen Komponente in der Haustechnik macht.

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Sicherheits- und Regelarmaturen
• Hersteller-Artikelnummer: SG160SD-3/4EB
• Ausführung: rechtwinklig
• Oberflächenschutz: unbehandelt
• Anschluss: Außengewinde
• Werkstoff des Gehäuses: Messing
• Mit Kupplungen: nein
• Mit Druckminderer: ja
• Druckstufe Artikel: PN 16
• Mit Quetschset: nein
• Max. Boilerkapazität: 150
• Austauschbare Umkehrklappe: ja
• Verschlusshahn: ja
• Rohraußendurchmesser alle Anschlüsse: 20
• Länge Anschluss 1: 105
• Länge Anschluss 2: 105
• Überströmdruck: 8
• Rohraußendurchmesser Ablassanschluss: 40
• Mit Siphon: nein
• Ausführungsform: ohne Mischbatterie
• Nenndurchmesser: 3/4 Zoll (20)
• Reduzierter Druck: 1,5 - 6
• Werkstoffgüte des Gehäuses: Messing, entzinkungsbeständig (DZR)
• KIWA-Prüfsiegel: nein
• Trinkwasserkonform nach UBA: Ja
