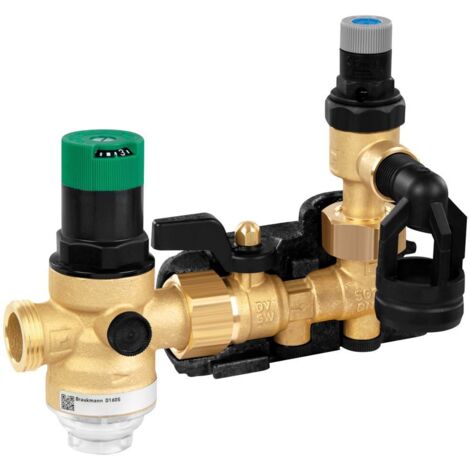

Resideo Sicherheitsgruppe SG150D mit Druckminderer, Messing, EC, 1/2"

Resideo Sicherheitsgruppe SG150D mit Druckminderer, Messing, EC, 1/2"

Die Resideo Sicherheitsgruppe SG150D mit Druckminderer ist eine hochwertige Sicherheits- und Regelarmatur aus entzinkungsbeständigem Messing, konzipiert für geschlossene Wassererwärmer bis 200 Liter. Sie erfüllt die Anforderungen der DIN 1988 und DIN 4753 Teil 1 und ist DVGW-bauteilgeprüft sowie schallschutzgeprüft der Gruppe I ohne Auflage. Diese Gruppe ist ideal für Trinkwasseranlagen mit einem maximalen Vordruck von 16 bar und einer maximalen Mediumtemperatur von 40 °C.

Welche Komponenten umfasst die Sicherheitsgruppe SG150D?

Die Sicherheitsgruppe SG150D besteht aus einem Kugelabsperrventil, einem Sicherheitsventil, einem Rückflussverhinderer mit Prüf- und Entleerungsstopfen sowie einem zusätzlichen Druckminderer. Das Gehäuse ist aus entzinkungsbeständigem Messing gefertigt, was eine lange Lebensdauer und Korrosionsbeständigkeit ermöglicht. Die Ausführung ist rechtwinklig mit Außengewindeanschlüssen und einem Nenndurchmesser von 1/2 Zoll (15).

Für welche Anwendungsbereiche ist die SG150D geeignet?

Die Sicherheitsgruppe ist für geschlossene Wassererwärmer mit einem Fassungsvermögen bis zu 200 Litern konzipiert und kann in Trinkwasseranlagen eingesetzt werden. Sie ist für einen maximalen Vordruck von 16 bar ausgelegt und eignet sich für Boiler mit einer Leistung von bis zu 75 kW. Die Einbaulage kann sowohl waagrecht als auch senkrecht erfolgen, was flexible Installationsmöglichkeiten bietet.

Welche technischen Prüfungen und Normen erfüllt die Sicherheitsgruppe?

Die SG150D ist DVGW-bauteilgeprüft und entspricht den Anforderungen der DIN 1988 sowie DIN 4753 Teil 1. Das Sicherheitsventil ist gemäß TRD 721 bauteilgeprüft. Zudem ist die Sicherheitsgruppe schallschutzgeprüft der Gruppe I ohne Auflage, was einen geräuscharmen Betrieb fördert.

Technische Daten

• Werkstoff des Gehäuses: Messing
• Anschluss: Außengewinde
• Nenndurchmesser: 1/2 Zoll (15)
• Druckstufe Artikel: PN 16
• Vordruck: max. 16 bar
• Medium: Trinkwasser
• Max. Mediumtemperatur: 40 °C
• Ansprechdruck: 10 bar
• Hinterdruck: 1,5 bar - 6 bar
• Max. Boilerleistung: 75 kW

Die Resideo Sicherheitsgruppe SG150D mit Druckminderer bietet eine zuverlässige Absicherung für geschlossene Wassererwärmer bis 200 Liter. Mit ihrer robusten Messingausführung, der DVGW-Bauteilprüfung und der Eignung für Drücke bis 16 bar stellt sie eine sichere und langlebige Lösung dar, die sich flexibel installieren lässt und eine maximale Boilerleistung von 75 kW unterstützt.

Produktspezifikation

• Hersteller-Warengruppe: Wasser
• Hersteller-Produktgruppe: Sicherheits- und Regelarmaturen
• Hersteller-Artikelnummer: SG150D-1/2EC
• Ausführung: rechtwinklig
• Oberflächenschutz: unbehandelt
• Anschluss: Außengewinde
• Werkstoff des Gehäuses: Messing
• Mit Kupplungen: nein
• Mit Druckminderer: ja
• Druckstufe Artikel: PN 16
• Mit Quetschset: nein
• Max. Boilerkapazität: 75
• Austauschbare Umkehrklappe: ja
• Verschlusshahn: ja
• Rohraußendurchmesser alle Anschlüsse: 15
• Länge Anschluss 1: 93,5
• Länge Anschluss 2: 93,5
• Überströmdruck: 10
• Rohraußendurchmesser Ablassanschluss: 40
• Mit Siphon: nein
• Ausführungsform: ohne Mischbatterie
• Nenndurchmesser: 1/2 Zoll (15)
• Reduzierter Druck: 1,5 - 6
• Werkstoffgüte des Gehäuses: Messing, entzinkungsbeständig (DZR)
• KIWA-Prüfsiegel: nein
• Trinkwasserkonform nach UBA: Ja
