Allgemeine Beschreibung

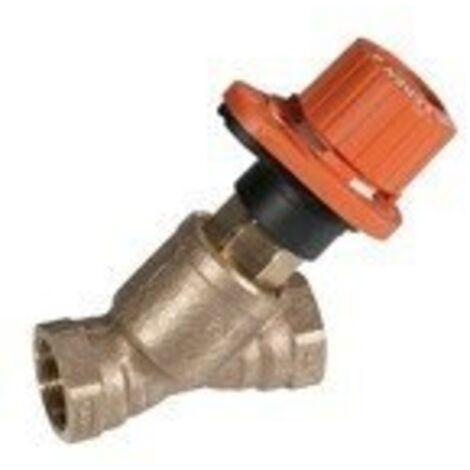

Das Resideo Drosselventil Kombi-4 ist ein vielseitiges Drosselventil, das speziell für den hydraulischen Abgleich in Warmwasser-Zirkulationssystemen entwickelt wurde. Es ermöglicht eine manuelle Voreinstellung des Durchflusses in der Zirkulationsleitung und kann alternativ mit einem thermischen Regelaufsatz ausgestattet werden, der eine präzise Temperaturregelung des Wassers ermöglicht. Das Ventil unterstützt auch die thermische Desinfektion gemäß DVGW-Arbeitsblatt W551 und gewährleistet dabei einen hydraulischen Abgleich, um die Desinfektion aller Stränge sicherzustellen.Technische daten
- Werkstoff des Gehäuses: Messing, entzinkungsbeständig (DZR)
- Nennweite: DN 20
- Kvs-Wert: 6,4
- Max. Betriebsdruck: 16 bar
- Medium: Wasser bis 130 °C
- Rohraußendurchmesser: 20 mm
- Länge Anschluss 1: 37,5 mm
- Länge Anschluss 2: 37,5 mm
- Bedienhöhe: 150 mm
- Winkel der Spindel: 45°
- Geeignet für warmes Trinkwasser: ja
- Geeignet für Leitungswasser: ja
- Geeignet für Heizungswasser: nein
- Mit Thermometer: nein
- Mit Entleerungsventil: nein
- Mit Messanschluss: nein
- Motorgesteuert: nein
- Voreinstellung plombier-/blockierbar: nein
- Mit Standanzeiger: ja
Kompatibilität und Zubehör
- Kann mit einem thermischen Regelaufsatz nachgerüstet werden
- Funktioniert in Kombination mit einem anderen Ventil: nein
- Erweiterungsmöglichkeit zur Automatikversion: ja
- Funktioniert mit Stellantrieb: ja
Installation
- Einbau in der Zirkulationsleitung für Brauchwasser
- Wartungsfrei
Anwendung
- Hydraulischer Abgleich in Warmwasser-Zirkulationssystemen
- Thermische Desinfektion von Brauchwassersystemen
- Regelung des Durchflusses in der Zirkulationsleitung
Weitere Informationen
- Sichtbare digitale Einstellanzeige mit verstecktem Einstellknopf
- Hohe Genauigkeit und Werkskalibrierung
