Allgemeine Beschreibung

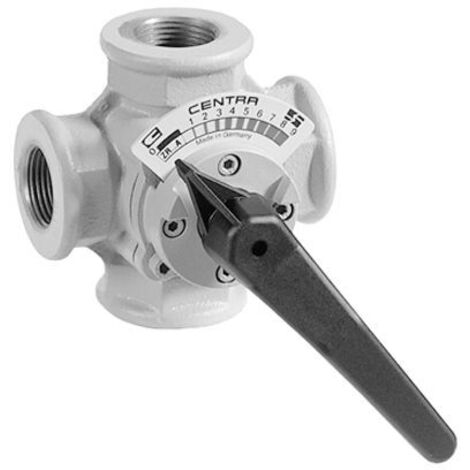

Der Resideo 4-Wege-Muffenmischer ZR ist ein robustes Bauteil für Heizungs- und Klimaanlagen. Gefertigt aus hochwertigem Grauguss GG 20 und ausgelegt für einen Nenndruck von PN 6 sowie eine Nennweite von DN 32, eignet sich dieser Mischer für den Einsatz mit Heißwasser oder Glykol-Wassergemischen. Seine Konstruktion mit verchromtem Mischerküken und doppelter O-Ring-Abdichtung stellt eine zuverlässige Funktion sicher. Die rundum vertauschbaren Anschlüsse bieten Flexibilität bei der Installation.Technische daten
- Werkstoff Gehäuse: Gusseisen EN-GJL-200 (GG 20)
- Nennweite: DN 32
- Nenndruck: PN 6
- Kvs-Wert: 16 m³/h
- Drehwinkel: 90 °
- Mediumtemperatur (Dauerbetrieb): 2 °C - 130 °C
- Max. Druckunterschied bei 20 °C: 0,1
- Durchführungsform: T-förmig
- Gewicht: 4,46 kg
- Abmessungen (L / B / H): 168 / 166 / 156 mm
Kompatibilität und Zubehör
- Medium: Wasser, mit max. 50 % Glykol nach VDI 2035
- Bedienung: Elektromotor
Installation
Der Mischer ist in Muffenausführung konzipiert und verfügt über vier Anschlüsse mit zylindrischem Innengewinde nach BSPT-Rp (ISO 7-1 / EN 10226-1). Eine besondere Eigenschaft sind die rundum vertauschbaren Anschlüsse, die eine flexible Anpassung an verschiedene Installationssituationen ermöglichen.
Anwendung
Der Resideo 4-Wege-Muffenmischer ZR ist für den Einsatz mit Heißwasser oder einem Glykol-Wassergemisch mit bis zu 50 % Glykolanteil ausgelegt. Die vielseitige Anwendung in verschiedenen Heiz- und Kühlsystemen wird durch den breiten Mediumtemperaturbereich von 2 °C bis 130 °C unterstützt.
Weitere Informationen
Der Mischer bietet eine zuverlässige Lösung für die Regelung von Heißwasser- und Glykol-Wassergemischen. Die robuste Bauweise und die Möglichkeit der elektromotorischen Bedienung unterstreichen seine Eignung für anspruchsvolle Anwendungen in der Haustechnik.
