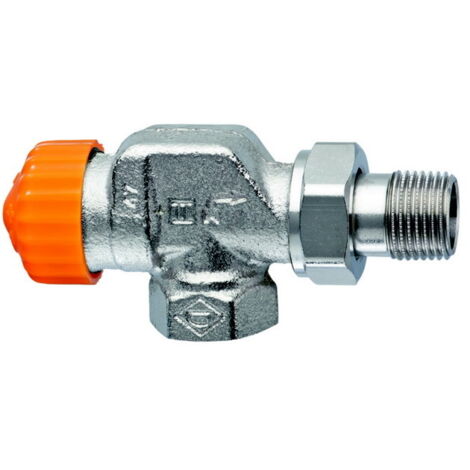

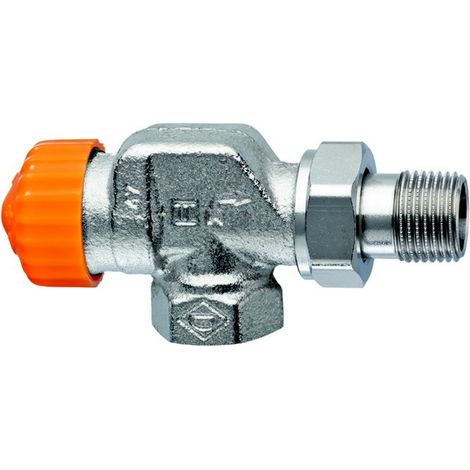

IMI Heimeier Thermostat-Ventilunterteil Eclipse, Axialform DN 15

IMI Heimeier Thermostat-Ventilunterteil Eclipse, Axialform DN 15

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse in Axialform, DN 15, ist eine präzise Komponente für Heizungsanlagen. Es zeichnet sich durch eine automatische Durchflussregelung aus, die einen effizienten hydraulischen Abgleich ermöglicht. Das Ventilunterteil ist für den Einsatz in Zweirohrsystemen konzipiert und bietet eine stufenlose Durchflusseinstellung von 10 bis 150 Litern pro Stunde. Gefertigt aus korrosionsbeständigem Rotguss, trägt es zu einer hohen Langlebigkeit und Zuverlässigkeit im Betrieb bei.

Wie unterstützt Eclipse den hydraulischen Abgleich?

Der erforderliche Durchfluss der einzelnen Heizkörper wird direkt am Thermostat-Ventilunterteil Eclipse eingestellt. Dadurch ist der hydraulische Abgleich mit einem Dreh erledigt. Der eingestellte Durchfluss wird nicht überschritten. Das Ventil regelt den Durchfluss unabhängig vom Differenzdruck. Damit sind keine komplexen Berechnungen zur Ermittlung der Einstellwerte erforderlich.

Welche Materialien und Eigenschaften zeichnen das Ventilunterteil aus?

Das Gehäuse des Ventilunterteils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist vernickelt. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung tragen zur zuverlässigen Funktion bei. Der Durchfluss ist von 10 bis 150 l/h stufenlos einstellbar. Die Einstellwerte sind sowohl stirnseitig als auch seitlich gut ablesbar.

Wie erfolgt die Installation und Wartung?

Das Ventilunterteil ist mit einem Innengewinde für Gewinderohre ausgestattet und kann in Verbindung mit Klemmverschraubungen auch für Kupfer-, Präzisionsstahl- oder Verbundrohre verwendet werden. Es ist speziell für Zweirohrsysteme geeignet. Das komplette Thermostat-Oberteil kann bei Bedarf mit einem IMI Heimeier-Montagegerät ohne Entleeren der Anlage ausgewechselt werden. Das Eclipse Thermostat-Oberteil ist kompatibel mit allen Ventilgehäusen, die eine II+ Kennzeichnung aufweisen.

Technische Daten

• Nennweite: DN 15 (1/2")
• Ausführung: Axialform
• Werkstoff Gehäuse: Rotguss, vernickelt
• Durchflussbereich: 10 bis 150 l/h (stufenlos)
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: -10 °C
• Zul. Betriebsüberdruck PB: 10 bar
• Min. Differenzdruck (10-100 l/h): 10 kPa
• Min. Differenzdruck (100-150 l/h): 15 kPa
• Max. Differenzdruck: 60 kPa

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse bietet eine zuverlässige und effiziente Lösung für die Heizungsregelung. Mit seiner automatischen Durchflussregelung und der stufenlosen Einstellung von 10 bis 150 Litern pro Stunde ermöglicht es einen präzisen hydraulischen Abgleich und trägt zur Energieeffizienz der Anlage bei. Die robuste Bauweise aus vernickeltem Rotguss und die einfache Wartung unterstreichen die Qualität und Langlebigkeit dieses Ventilunterteils.

Produktspezifikation

• Hersteller-Warengruppe: Thermostat-Ventilunterteile
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 3930-02.000
• Ausführung: Schlussstück/Innengewinde
• Form: falscher Winkel
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Bronze
• Bedienung: thermostatisch ohne Knopf
• Durchsatzkapazität (min. 10 kPa): 10 - 100
• Durchsatzkapazität (min. 15 kPa): 100 - 150
• Automatische Durchflussregelung: ja
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Voreinstellung: ohne Schlagdämpfer
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
