IMI Heimeier Thermostatventil-UT Eclipse Axial DN10

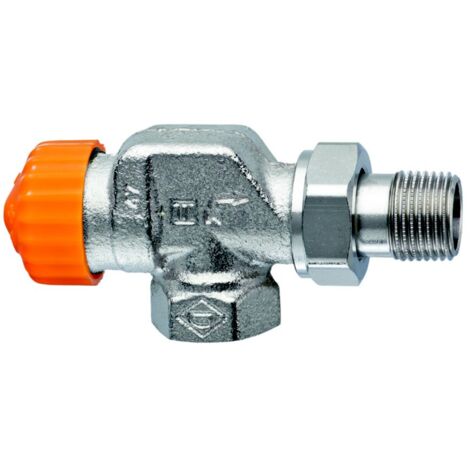

IMI Heimeier Thermostat-Ventilunterteil Eclipse, Axialform DN 10

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse in Axialform und der Nennweite DN 10 (3/8") bietet eine automatische Durchflussregelung für Heizkörper. Es ermöglicht einen einfachen hydraulischen Abgleich und eine präzise Einstellung des Durchflusses von 10 bis 150 l/h, unabhängig vom Differenzdruck. Dieses Ventilunterteil ist eine zuverlässige Lösung für Heizungsanlagen, insbesondere für Zweirohrsysteme.

Wie funktioniert die automatische Durchflussregelung des Eclipse Ventilunterteils?

Das Eclipse Thermostat-Ventilunterteil ermöglicht den hydraulischen Abgleich mit einem Dreh, indem der erforderliche Durchfluss direkt am Gerät eingestellt wird. Der eingestellte Durchfluss wird auch bei einem Überangebot, beispielsweise durch schließende Nachbarventile oder während der morgendlichen Aufheizphase, nicht überschritten. Die Regelung des Durchflusses erfolgt automatisch und unabhängig vom Differenzdruck, wodurch komplexe Berechnungen zur Ermittlung der Einstellwerte entfallen.

Welche Materialien und Einstellmöglichkeiten bietet das Ventil?

Das Gehäuse des Thermostat-Ventilunterteils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist vernickelt. Eine Niro-Stahlspindel mit doppelter O-Ring-Abdichtung sorgt für eine zuverlässige Funktion. Der Durchfluss ist stufenlos von 10 bis 150 l/h einstellbar. Die Voreinstellung kann mit einem Einstellschlüssel oder einem Maulschlüssel SW 11 vorgenommen werden, wobei die Einstellwerte stirnseitig und seitlich ablesbar sind. Eine Staubkappe ist ebenfalls vorhanden.

Welche Anschluss- und Kompatibilitätsmerkmale sind relevant?

Das Ventilunterteil verfügt über einen Innengewindeanschluss für Gewinderohre. In Verbindung mit Klemmverschraubungen ist es auch für Kupfer- oder Präzisionsstahlrohre geeignet. Es ist für Zweirohrsysteme konzipiert und besitzt einen Thermostatanschluss M30 x 1,5. Das komplette Thermostat-Oberteil kann mit dem IMI Heimeier-Montagegerät ohne Entleeren der Anlage ausgewechselt werden. Das Eclipse Thermostat-Oberteil ist für alle Ventilgehäuse mit II+ Kennzeichnung passend.

Welche Betriebsbedingungen sind für das Ventilunterteil zu beachten?

Die maximale Betriebstemperatur des Ventilunterteils beträgt 120 °C, während die minimale Betriebstemperatur bei -10 °C liegt. Der zulässige Betriebsüberdruck (PB) beträgt 10 bar. Die minimalen Differenzdrücke sind für einen Durchfluss von 10 bis 100 l/h bei 10 kPa und für 100 bis 150 l/h bei 15 kPa angegeben. Der maximale Differenzdruck beträgt 60 kPa.

Technische Daten

• Nennweite: DN 10 (3/8")
• Durchflussbereich: 10 bis 150 l/h
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: -10 °C
• Zul. Betriebsüberdruck PB: 10 bar
• Min. Differenzdruck (10-100 l/h): 10 kPa
• Min. Differenzdruck (100-150 l/h): 15 kPa
• Max. Differenzdruck: 60 kPa
• Thermostatanschluss: M30 x 1,5
• Werkstoff Gehäuse: Rotguss, vernickelt
• Ausführung: Schlussstück/Innengewinde

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse ermöglicht einen effizienten hydraulischen Abgleich und eine präzise Durchflussregelung in Heizungsanlagen. Mit einem stufenlos einstellbaren Durchflussbereich von 10 bis 150 l/h und einem zulässigen Betriebsüberdruck von 10 bar bietet es eine hohe Funktionalität. Die robuste Konstruktion aus Rotguss und die einfache Wartung unterstreichen die Qualität dieses Axialform-Ventilunterteils für Zweirohrsysteme.

Produktspezifikation

• Hersteller-Warengruppe: Thermostat-Ventilunterteile
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 3930-01.000
• Ausführung: Schlussstück/Innengewinde
• Form: falscher Winkel
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Bronze
• Bedienung: thermostatisch ohne Knopf
• Durchsatzkapazität (min. 10 kPa): 10 - 100
• Durchsatzkapazität (min. 15 kPa): 100 - 150
• Automatische Durchflussregelung: ja
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Größe Heizkörperanschluss: 3/8 Zoll (10)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Voreinstellung: ohne Schlagdämpfer
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
