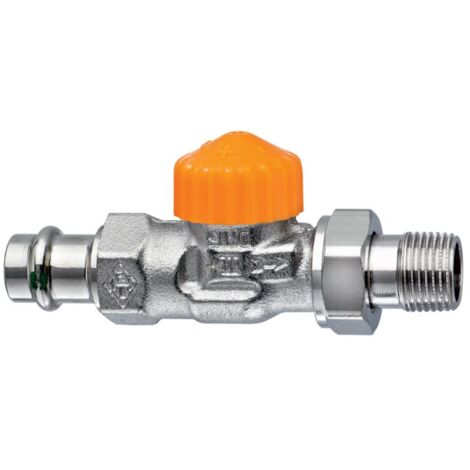

IMI Heimeier Thermostat-Ventilunterteil Eclipse, Durchgangsform DN 15 mit Viega Pressanschluss 15mm

IMI Heimeier Thermostat-Ventilunterteil Eclipse, Durchgangsform DN 15 mit Viega Pressanschluss 15mm

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse in Durchgangsform DN 15 mit Viega Pressanschluss 15mm bietet eine automatische Durchflussregelung für den hydraulischen Abgleich in Heizungsanlagen. Es ermöglicht eine präzise Einstellung des Durchflusses direkt am Heizkörper und hält diesen Wert unabhängig von Differenzdruckschwankungen konstant. Dieses Ventilunterteil ist eine zuverlässige Komponente für moderne Zweirohrsysteme.

Wie funktioniert die automatische Durchflussregelung des Eclipse?

Das Thermostat-Ventilunterteil Eclipse von IMI Heimeier ist mit einer automatischen Durchflussregelung ausgestattet. Diese Funktion stellt sicher, dass der erforderliche Durchfluss für jeden Heizkörper direkt am Ventilunterteil eingestellt werden kann. Der hydraulische Abgleich wird dadurch vereinfacht und ist mit einem einzigen Dreh erledigt. Der eingestellte Durchfluss wird auch bei schwankendem Druck im System, beispielsweise durch schließende Nachbarventile oder während der morgendlichen Aufheizphase, nicht überschritten. Das Ventil regelt den Durchfluss unabhängig vom Differenzdruck, wodurch komplexe Berechnungen zur Ermittlung der Einstellwerte entfallen.

Welche technischen Merkmale zeichnen das Ventilunterteil aus?

Das Gehäuse des Ventilunterteils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss und ist vernickelt. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung tragen zur Langlebigkeit und Dichtheit bei. Der Durchfluss ist stufenlos von 10 bis 150 l/h einstellbar. Die Einstellwerte sind sowohl stirnseitig als auch seitlich gut ablesbar. Das Ventil ist für Zweirohrsysteme geeignet und verfügt über einen Thermostatanschluss M30 x 1,5.

Welche Vorteile bietet die Installation und Wartung?

Das Ventilunterteil ist mit einem Viega Pressanschluss 15 mm mit SC-Contur ausgestattet, was eine sichere und schnelle Montage ermöglicht. Die Voreinstellung des Durchflusses kann mit einem Einstellschlüssel oder einem Maulschlüssel SW 11 vorgenommen werden. Ein besonderer Vorteil ist die Möglichkeit, das komplette Thermostat-Oberteil mit dem IMI Heimeier-Montagegerät ohne Entleeren der Anlage auszuwechseln. Das Eclipse Thermostat-Oberteil ist zudem für alle Ventilgehäuse mit II+ Kennzeichnung geeignet.

Technische Daten

• Nennweite: DN 15 (1/2")
• Anschluss: Viega Pressanschluss 15 mm mit SC-Contur
• Ausführung: Durchgangsform (gerade)
• Werkstoff des Gehäuses: Rotguss, vernickelt
• Durchflussbereich: 10 bis 150 l/h (stufenlos einstellbar)
• Max. Betriebstemperatur: 110 °C
• Min. Betriebstemperatur: -10 °C
• Zul. Betriebsüberdruck: 10 bar
• Max. Differenzdruck: 60 kPa
• Abmessung Thermostatanschluss: M30 x 1,5

Das IMI Heimeier Thermostat-Ventilunterteil Eclipse ist eine effiziente Lösung für den hydraulischen Abgleich in Heizungsanlagen. Die automatische Durchflussregelung sorgt für eine konstante Wärmeabgabe der Heizkörper, unabhängig von Druckschwankungen. Mit einem einstellbaren Durchflussbereich von 10 bis 150 l/h, einer robusten Konstruktion aus Rotguss und einer maximalen Betriebstemperatur von 110 °C bei 10 bar Betriebsüberdruck ist dieses Ventilunterteil eine langlebige und wartungsfreundliche Komponente für eine optimale Heizungsperformance.

Produktspezifikation

• Hersteller-Warengruppe: Thermostat-Ventilunterteile
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 3942-15.000
• Form: gerade
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Bronze
• Bedienung: thermostatisch mit Knopf
• Durchsatzkapazität (min. 10 kPa): 10 - 100
• Durchsatzkapazität (min. 15 kPa): 100 - 150
• Automatische Durchflussregelung: ja
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Voreinstellung: ohne Schlagdämpfer
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
